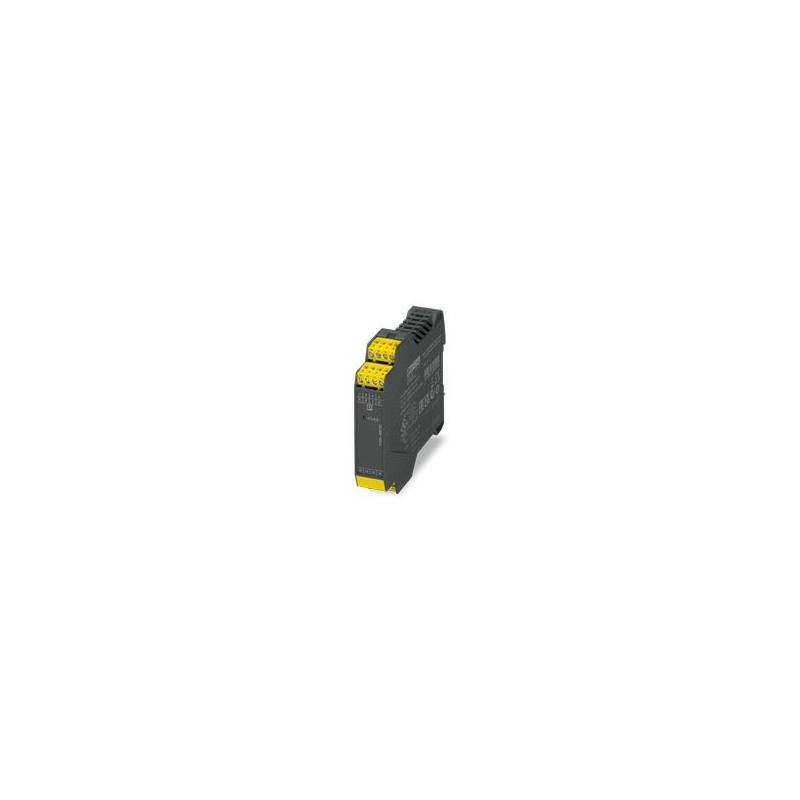

PSR-ME30-4NO-1NC-24DC-SC 1397656 PHOENIX CONTACT Защитное реле в качестве удлинителя контактов, 4 цепи включ..
PSR-ME30-4NO-1NC-24DC-SC
1397656
PHOENIX_CONTACT
Защитное реле в качестве удлинителя контактов, 4 цепи включения, 1 цепь обратной связи, вместе с основным оборудованием до категории 3, PL d в соответствии с EN ISO 13849, вставная винтовая клемма, ширина: 22,5 мм
Реле безопасности
Защитное реле в качестве удлинителя контактов, 4 токовых тракта включения, 1 токовый тракт подтверждения, вместе с базовым устройством до Cat. 3, PL d в соответствии с EN ISO 13849, вставная винтовая клеммная колодка, ширина: 22,5 мм
Реле > Реле безопасности (устройство для контроля безопасности цепей)
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Технические данные
Свойства продукта
| Тип продукта | Реле безопасности |
| Семейство продуктов | PSRclassic |
| Комплект включает в себя | 1397657 ПСР-МЭ30-4НО-1НК-24ДК-СК-СЭТ35 |
| приложение | Модуль расширения |
| Механический срок службы | ок. 107Циклов |
| Тип реле | Электромеханическое реле с принудительно управляемыми контактами в соответствии с IEC/EN 61810-3 |
| Раз | |
| Типичное время начала с Uсекунда | 20 мс (при управлении через K1/K2) |
| Типичное время выпуска | 20 мс (по запросу через K1/K2) |
Электрические свойства
| Максимальная рассеиваемая мощность при номинальном состоянии | 16,4 Вт (UК1/К2= 26,4 В, Iл² = 72 А²,Итого макс.= 2 Вт + 14,4 Вт) |
| Номинальный режим работы | 100% рабочий фактор |
| Воздушные зазоры и пути утечки между силовыми цепями | |
| Номинальное напряжение изоляции | 250 V |
| Номинальное импульсное напряжение/изоляция | Смотрите раздел "Согласование изоляции" |
Входные данные
| Цифровой: K1/K2 | |
| Описание входных данных | Безопасность, связанная с безопасностью |
| Количество входов | 1 |
| Диапазон входного напряжения сигнала «1» | 20,4 В ... 26,4 В |
| Противоток | тип. 130 мА (Δt = 800 мс) |
| Максимально допустимое общее сопротивление проводника | 50 Ω |
| Защитная цепь | Диод глушителя |
| Потребляемый ток | тип. 67 мА |
Выходные данные
| Реле: включение токовых путей (13/14, 23/24, 33/34, 43/44) | |
| Описание выходных данных | 2 последовательно соединенных размыкающих контакта, плавающих по схеме безопасности |
| Количество выходов | 4 |
| Тип коммутации контактов | 4 Включение токовых путей |
| Контактный материал | АгСнО2 |
| Коммутационное напряжение | мин. 10 В AC/DC |
| макс. 250 В переменного тока | |
| Способность к коммутатору | мин. 100 мВт |
| Противоток | мин. 10 мА |
| макс. 6 А | |
| Коммутационная способность в соответствии с IEC 60947-5-1 | 5 А (AC15) |
| 6 А (DC13) | |
| Предельный непрерывный ток | 6 A (Соблюдайте кривую снижения номинальных характеристик и предельной нагрузки) |
| кв. Общий ток | 72 А2(соблюдайте снижение номинальных характеристик) |
| Частота переключения | макс. 0,5 Гц |
| Механический срок службы | 10х 106Циклов |
| Выходной предохранитель | 10 А гЛ/гГ |
| 4 A gL/gG (для приложений с низкими требованиями) | |
| Реле: Путь тока подтверждения (11/12) | |
| Описание выходных данных | Диагностический контакт, 2 NC последовательно, плавающий |
| Количество выходов | 1 |
| Тип коммутации контактов | 2 последовательно соединенных размыкающих контакта |
| Контактный материал | АгСнО2 |
| Коммутационное напряжение | мин. 10 В AC/DC |
| макс. 250 В переменного тока | |
| Способность к коммутатору | мин. 100 мВт |
| Противоток | мин. 10 мА |
| макс. 6 А | |
| Коммутационная способность в соответствии с IEC 60947-5-1 | 1 А (AC15) |
| 1 А (DC13) | |
| Предельный непрерывный ток | 1 A |
| кв. Общий ток | 1 A2 |
| Частота переключения | макс. 0,5 Гц |
| Механический срок службы | 10х 106Циклов |
| Выходной предохранитель | 1 А гЛ/гГ |
Данные подключения
| Технология подключения | |
| Подключаемые | да |
| Подключение проводников | |
| Способ подключения | винтовое соединение |
| Сечение проводника жесткое | 0,2 мм² ... 2,5 мм² |
| Гибкое сечение провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Длина зачистки | 7 мм |
| Резьбой | М3 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Сигнализация
| Индикация рабочего напряжения | 1 х зеленый светодиод |
Размеры
| Ширина | 22,5 мм |
| высота | 112,2 мм |
| глубина | 114,5 мм |
Технические характеристики материалов
| Материал для жилья | Полиамид |
Характеристики
| Данные по безопасности | |
| Категория остановки | 0 |
| Данные по безопасности: EN ISO 13849 | |
| категория | 3 |
| Уровень производительности (PL) | d |
| Данные по безопасности: IEC 61508 - Высокие требования | |
| Уровень полноты безопасности (SIL) | 2 |
| Данные по безопасности: IEC 61508 - Низкие требования | |
| Уровень полноты безопасности (SIL) | 2 |
| Данные по безопасности: EN IEC 62061 | |
| Уровень полноты безопасности (SIL) | 2 |
Условия окружающей среды и реальной жизни
| Окружающие условия | |
| Степень защиты | IP20 |
| Минимальная степень защиты местоположения учреждения | IP54 |
| Температура окружающей среды (эксплуатация) | -20 °С ... 55 °C (обратите внимание на снижение номинальных характеристик) |
| Температура окружающей среды (хранение/транспортировка) | -40 °С ... 70 °С |
| Максимальная высота над уровнем моря | ≤ 2000 м (над уровнем моря) |
| Максимально допустимая влажность (при хранении/транспортировке) | 75 % (в среднем, 85 % редко, без конденсации) |
| Максимально допустимая относительная влажность (при эксплуатации) | 75 % (в среднем, 85 % редко, без конденсации) |
| Шок | 15г |
| Вибрация (работа) | 10 Гц ... 150 Гц, 2g |
Утверждения
| CE | |
| Идентификация | Соответствие требованиям CE |
Стандарты и регламенты
| Воздушные зазоры и пути утечки между силовыми цепями | |
| Стандарты/нормативные акты | DIN EN 60947-1 |
установка
| Тип монтажа | Монтаж на DIN-рейку |
| Инструкция по сборке | Посмотреть кривую снижения номинальных характеристик |
| Положение монтажа | по вертикали или горизонтали |
| Способ подключения | винтовое соединение |
| Характеристика | Значение |
|---|---|
| Model (EF000010) | Basic device |
| Suitable for rail mounting (EF003972) | Yes |
| With detachable clamps (EF003340) | Yes |
| Type of electric connection (EF003961) | Screw connection |
| Suitable for monitoring of emergency-stop circuits (EF007268) | No |
| Suitable for monitoring of valves (EF007272) | No |
| Suitable for monitoring of optoelectronic protection equipment (EF007269) | No |
| Suitable for monitoring of tactile sensors (EF007271) | No |
| Suitable for monitoring of magnetic switches (EF007266) | No |
| Suitable for monitoring of proximity switches (EF007267) | No |
| Evaluation inputs (EF008245) | Other |
| With muting function (EF004057) | No |
| With feedback circuit (EF003343) | Yes |
| Release-delay (EF001129) | 0.02 s |
| Number of outputs, safety related, undelayed, with contact (EF003344) | 0 |
| Number of outputs, safety related, delayed, with contact (EF003345) | 0 |
| Number of outputs, safety related, undelayed, semiconductors (EF003346) | 0 |
| Number of outputs, safety related, delayed, semiconductors (EF003347) | 0 |
| Number of outputs, signalling function, undelayed, with contact (EF003348) | 0 |
| Number of outputs, signalling function, delayed, with contact (EF003349) | 0 |
| Number of outputs, signalling function, undelayed, semiconductors (EF003350) | 0 |
| Number of outputs, signalling function, delayed, semiconductors (EF003351) | 0 |
| Stop category according to IEC 60204 (EF007498) | Other |
| With approval for BG BIA (EF004145) | No |
| With approval according to UL (EF001783) | No |
| Width (EF000008) | 22.5 mm |
| Height (EF000040) | 112.2 mm |
| Depth (EF000049) | 114.5 mm |
