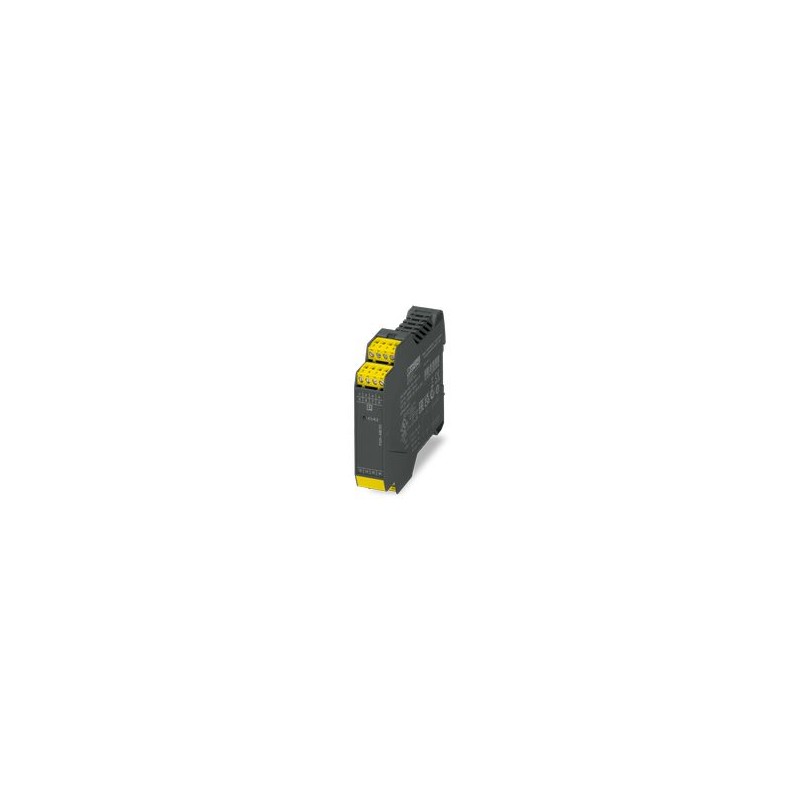

PSR-ME30-4NO-1NC-24DC-SC 1397656 PHOENIX CONTACT Relé de seguridad como ampliación de contactos, 4 circuitos..
PSR-ME30-4NO-1NC-24DC-SC
1397656
PHOENIX_CONTACT
Relé de seguridad como ampliación de contactos, 4 circuitos de habilitación, 1 circuito de retroalimentación, junto con equipo básico hasta categoría 3, PL d según EN ISO 13849, borna de tornillo enchufable, anchura: 22,5 mm
Relés > Dispositivo de vigilancia de circuitos de seguridad
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Relé de seguridad |
| Familia de productos | PSRclassic |
| Contenido en el kit | 1397657 PSR-ME30-4NO-1NC-24DC-SC-SET35 |
| Aplicación | Módulo de ampliación |
| Vida útil mecánica | aprox.107periodicidades de cambio de estado |
| Tipo de relé | Relé electromecánico con contactos de conducción forzada según IEC/EN 61810-3 |
| Tiempos | |
| Tiempo típico de excitación con Us | 20 ms (con activación por K1/K2) |
| Tiempo típico de apertura | 20 ms (con activación a través de K1/K2) |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 16,4 W (UK1/K2= 26,4 V, IL² = 72 A², PTotal máx= 2 W + 14,4 W) |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Líneas de fuga y espacios de aire entre los circuitos | |
| Tensión de aislamiento de dimensionamiento | 250 V |
| Tensión transitoria de dimensionamiento / aislamiento | Véase el capítulo Coordinación de aislamientos |
Datos de entrada
| Digital: K1/K2 | |
| Descripción de la entrada | con orientación a la seguridad |
| Número de entradas | 1 |
| Margen de tensión de entrada Señal "1" | 20,4 V ... 26,4 V |
| Corriente de entrada | típ. 130 mA (Δt = 800 ms) |
| Resistencia total de la línea máx. admisible | 50 Ω |
| Circuito de protección | Diodo supresor |
| Absorción de corriente | típ. 67 mA |
Datos de salida
| Relé: Circuitos de disparo (13/14, 23/24, 33/34, 43/44) | |
| Descripción de la salida | cada uno 2 NA en serie, con orientación a la seguridad, libres de potencial |
| Número de salidas | 4 |
| Tipo de conmutación del contacto | 4 circuitos de disparo |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V AC/DC |
| máx. 250 V AC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 5 A (AC15) |
| 6 A (DC13) | |
| Corriente constante límite | 6 A (Observar derating y curva de límite de carga) |
| Cuadr. Corriente suma | 72 A2(observar derating) |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 10x 106operaciones |
| Fusible de salida | 10 A gL/gG |
| 4 A gL/gG (para aplicaciones de baja demanda) | |
| Relé: Circuito de acuse de recibo (11/12) | |
| Descripción de la salida | Contacto de diagnóstico, 2 NC en serie, flotante |
| Número de salidas | 1 |
| Tipo de conmutación del contacto | 2 NC en serie |
| Material del contacto | AgSnO2 |
| Tensión de conmutación | min. 10 V AC/DC |
| máx. 250 V AC | |
| Potencia mín. de conmutación | min. 100 mW |
| Corriente de entrada | min. 10 mA |
| máx. 6 A | |
| Capacidad de ruptura según IEC 60947-5-1 | 1 A (AC15) |
| 1 A (DC13) | |
| Corriente constante límite | 1 A |
| Cuadr. Corriente suma | 1 A2 |
| Frecuencia de conmutación | máx. 0,5 Hz |
| Vida útil mecánica | 10x 106operaciones |
| Fusible de salida | 1 A gL/gG |
Datos de conexión
| Tecnología de conexión | |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de cable AWG | 24 ... 12 |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
Señalización
| Indicación de la tensión de servicio | 1 x LED verde |
Dimensiones
| Anchura | 22,5 mm |
| Altura | 112,2 mm |
| Profundidad | 114,5 mm |
Datos del material
| Material carcasa | Poliamida |
Parámetros
| Datos técnicos de seguridad | |
| Categoría de parada | 0 |
| Datos técnicos de seguridad: EN ISO 13849 | |
| Categoría | 3 |
| Performance Level (PL) | d |
| Datos técnicos de seguridad: IEC 61508 - alta demanda | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad: IEC 61508 - baja demanda | |
| Safety Integrity Level (SIL) | 2 |
| Datos técnicos de seguridad: EN IEC 62061 | |
| Safety Integrity Level (SIL) | 2 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 55 °C (observar derating) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altura de fijación | ≤ 2000 m (a través de NN) |
| Humedad de aire máx. admisible (almacenamiento/transporte) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Humedad del aire máx. admisible (servicio) | 75 % (En un valor medio, ocasionalmente 85 %, sin condensación) |
| Choque | 15g |
| Vibración (servicio) | 10 Hz ... 150 Hz, 2g |
Homologaciones
| CE | |
| Marcado | Conformidad CE |
Normas y especificaciones
| Líneas de fuga y espacios de aire entre los circuitos | |
| Normas/especificaciones | DIN EN 60947-1 |
Montaje
| Tipo de montaje | Montaje sobre carril |
| Indicaciones de montaje | ver curva Derating |
| Posición para el montaje | vertical u horizontal |
| Tipo de conexión | Conexión por tornillo |
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Montaje en carril posible (EF003972) | Sí |
| Con abrazaderas extraíbles (EF003340) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Apto para la supervisión de circuitos de parada de emergencia (EF007268) | No |
| Apto para la supervisión de válvulas (EF007272) | No |
| Apto para el control de dispositivos de protección optoelectrónicos (EF007269) | No |
| Apto para la supervisión de sensores táctiles (EF007271) | No |
| Apto para la supervisión de interruptores magnéticos (EF007266) | No |
| Apto para la supervisión de interruptores de proximidad (EF007267) | No |
| Evaluación de las entradas (EF008245) | Otros |
| Con función de silenciamiento (EF004057) | No |
| Con circuito de realimentación (EF003343) | Sí |
| Retardo de liberación (EF001129) | 0.02 s |
| Número de salidas, de seguridad, instantáneas, basadas en contactos (EF003344) | 0 |
| Número de salidas, de seguridad, retardadas, basadas en contactos (EF003345) | 0 |
| Número de salidas, relacionadas con la seguridad, instantáneas, semiconductores (EF003346) | 0 |
| Número de salidas, relacionadas con la seguridad, retardadas, semiconductores (EF003347) | 0 |
| Número de salidas, función de señalización, instantánea, basada en contactos (EF003348) | 0 |
| Número de salidas, función de señalización, retardado, basado en contacto (EF003349) | 0 |
| Número de salidas, función de señalización, instantánea, semiconductores (EF003350) | 0 |
| Número de salidas, función de señalización, retardado, semiconductores (EF003351) | 0 |
| Categoría de parada según IEC 60204 (EF007498) | Otros |
| Con aprobación para BG BIA (EF004145) | No |
| Con aprobación según UL (EF001783) | No |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 112.2 mm |
| Profundidad (EF000049) | 114.5 mm |
