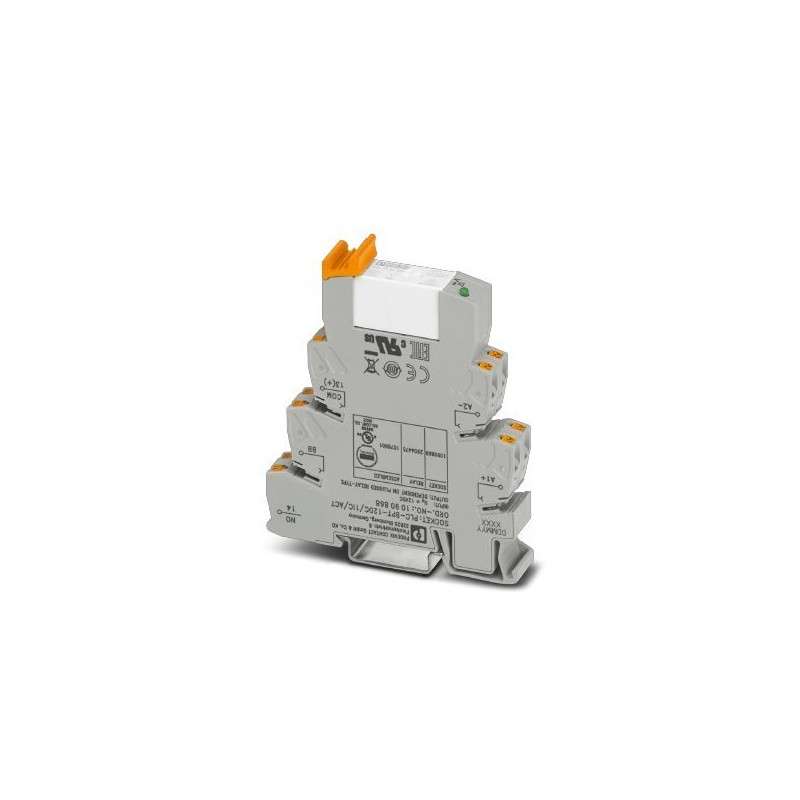

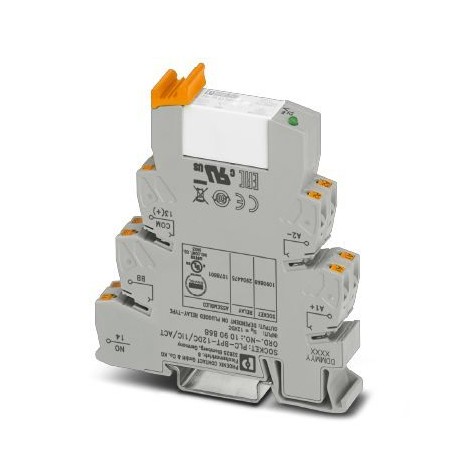

PLC-RPT- 12DC/ 1IC/ACT 1078801 PHOENIX CONTACT PLC-INTERFACE para alta de ligar, correntes, consistindo de P..
PLC-RPT-12DC/ 1IC/ACT
1078801
PHOENIX_CONTACT
PLC-INTERFACE para alta de ligar, correntes, consistindo de PLC-BPT.../1 IC/LEI básica do bloco de terminais com push-in de conexão de plug-in e relé miniatura, para montagem em trilho DIN NS 35/7,5, max. interruptor de corrente de até 130 A, 1 N/S de contato, tensão de entrada de 12 V DC
PLC-INTERFACE para altas correntes de fixação, composto por borne de base PLC-BPT.../1 IC/ACT com conexão push-in e relé miniatura plug-in, para montagem em trilho NS 35/7.5, corrente máxima de fixação de até 130A, 1 contato de fixação, tensão de entrada 12VDC
PLC-INTERFACE for high switch-on currents, consisting of PLC-BPT.../1 IC/ACT basic terminal block with push-in connection and plug-in miniature relay, for mounting on DIN rail NS 35/7,5, max. switch-on current up to 130 A, 1 N/O contact, input voltage 12 V DC
Relés > Relé de comutação
Relés industriais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Chave de encomenda | 1078801 |
|---|---|
| Quantidade de embalagem | 10 UNID |
| Página de catálogo | Página 382 (C-5-2019) |
| GTIN (EAN) | 4055626796314 |
| Peso por unidade (exclusive embalagem) | 44,100 g |
| Número do imposto alfandegário | 85364190 |
| País de origem | DE (Alemanha) |
Note
| Utilization restriction | EMC: class A product, see manufacturer's declaration in the download area |
|---|---|
| Note | Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. |
| The PLC-ATP separating plate should be installed for safe isolation between adjacent modules | |
| The PLC-ATP separating plate is required at the start and end of every PLC terminal strip. | |
| The system installer must ensure the touch protection of the product (at voltages > 25 V AC/60 V DC). The product is a built-in device without protection against direct contact. |
Ambient conditions
| Ambient temperature (operation) | -40 °C ... 60 °C |
|---|---|
| Ambient temperature (storage/transport) | -40 °C ... 85 °C |
| Maximum altitude | ≤ 2000 m |
| Degree of protection | RT II (Relay) |
| IP20 (Relay base) | |
| ≥ IP54 (Installation location) |
Coil side
| Nominal input voltage UN | 12 V DC |
|---|---|
| Typical input current at UN | 33 mA |
| Typical response time | 8 ms |
| Typical release time | 10 ms |
| Coil voltage | 12 V DC |
| Protective circuit | Reverse polarity protection Polarity protection diode |
| Free-wheeling diode Damping diode | |
| Operating voltage display | Yellow LED |
| Power dissipation for nominal condition | 0.4 W |
Contact side
| Contact type | 1 N/O contact |
|---|---|
| Type of switch contact | Single contact |
| Contact material | AgSnO2 |
| Maximum switching voltage | 250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...) |
| Minimum switching voltage | 12 V (at 100 mA) |
| Min. switching current | 100 mA (at 12 V DC) |
| Maximum inrush current | 80 A (for 20 ms) |
| 130 A (peak, at capacitive load, 230 V AC, 24 μF) | |
| Limiting continuous current | 6 A |
| 10 A (the value is permissible if both connections 13, both connections 14 and both connections BB are bridged) | |
| Interrupting rating (ohmic load) max. | 144 W (at 24 V DC) |
| 58 W (at 48 V DC) | |
| 48 W (at 60 V DC) | |
| 50 W (at 110 V DC) | |
| 80 W (at 220 V DC) | |
| 85 W (for 250 V DC) | |
| 1500 VA (for 250 V AC) | |
| Interrupting rating (ohmic load) max. bridged | 240 W (for 24 V DC. The value is permissible if both connections 13, both connections 14 and both connections BB are bridged.) |
| 2500 VA (for 250 V AC. The value is permissible if both connections 13, both connections 14 and both connections BB are bridged.) | |
| Switching capacity min. | 1200 mW |
| Switching capacity | 2 A (at 24 V, DC13) |
| 0.2 A (at 110 V, DC13) | |
| 0.2 A (at 250 V, DC13) | |
| 6 A (at 24 V, AC15) | |
| 6 A (at 120 V, AC15) | |
| 6 A (at 250 V, AC15) |
General
| Test voltage relay winding/relay contact | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Operating mode | 100% operating factor |
| Mechanical service life | 3x 107cycles |
| Mounting position | any |
| Assembly instructions | In rows with zero spacing |
Connection data
| Connection name | Coil side |
|---|---|
| Connection method | Push-in connection |
| Stripping length | 8 mm |
| Conductor cross section solid | 0.14 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (Single ferrule) | |
| 2x 0.5 mm² ... 1 mm² (TWIN ferrule) | |
| Conductor cross section AWG | 26 ... 14 |
Connection data 2
| Connection name | Contact side |
|---|---|
| Connection method | Push-in connection |
| Stripping length | 8 mm |
| Conductor cross section solid | 0.14 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.14 mm² ... 2.5 mm² |
| 0.2 mm² ... 2.5 mm² (Single ferrule) | |
| 2x 0.5 mm² ... 1 mm² (TWIN ferrule) | |
| Conductor cross section AWG | 26 ... 14 |
Standards and Regulations
| Designation | Standards/regulations |
|---|---|
| Standards/regulations | EN 50178 |
| EN 61810-1 | |
| Rated insulation voltage | 250 V AC |
| Rated surge voltage | 6 kV |
| Insulation | Safe isolation, reinforced insulation |
| Pollution degree | 2 |
| Overvoltage category | III |
Environmental Product Compliance
| China RoHS | Environmentally Friendly Use Period = 50 |
|---|---|
| For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
Conteúdo do conjunto
Relay base PLC-BPT- 12DC/ 1IC/ACT 1090868
14 mm PLC basic terminal block for high switch-on currents with push-in connection, without relay or solid-state relay, for mounting on DIN rail NS 35/7,5, with load return line connection (BB), 1 N/O contact, input voltage: 12 V DC
Single relay REL-MR- 12DC/1IC 2904475
Plug-in miniature power relay, with power contact for high switch-on currents, 1 N/O contact, input voltage 12 V DC
Classificações
| Característica | Valor |
|---|---|
| Acabamento da conexão elétrica (EF003961) | Outro |
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Tensão de alimentação de corrente nominal DC (EF003980) | 10.32 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Acionador, polarização (EF003355) | Polarizado |
| Acionador/comutação do inversor (EF003356) | Mono estável |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 1 |
| Número de contatos como inversores (EF008257) | 0 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material do contato (EF008521) | Outro |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.033 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 94 mm |
