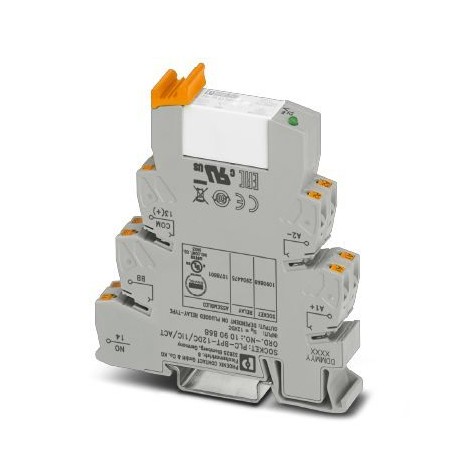

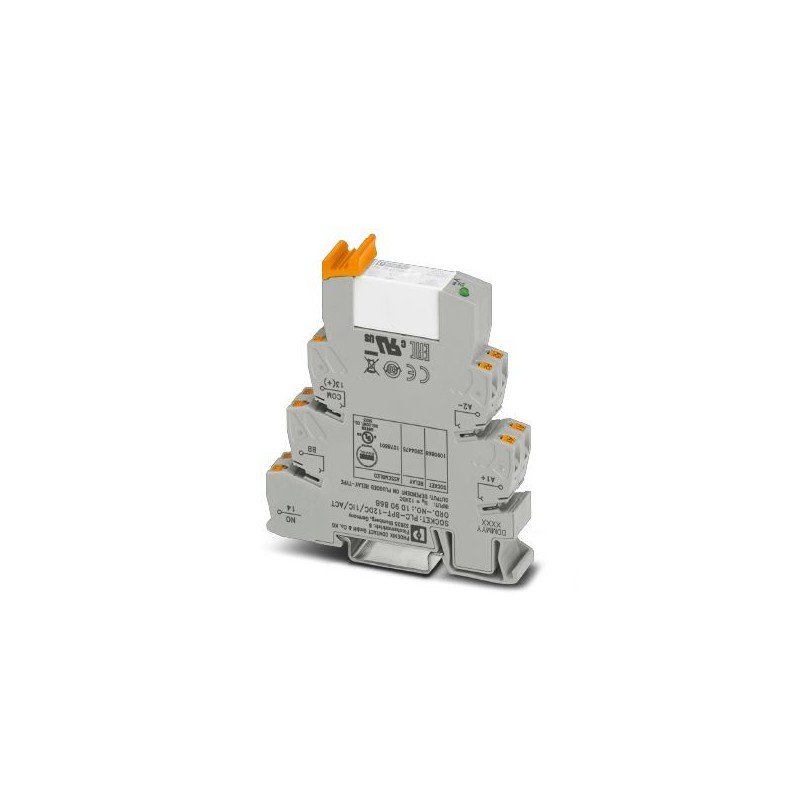

PLC-RPT- 12DC/ 1IC/ACT 1078801 PHOENIX CONTACT PLC-INTERFACE, composta da morsetto base PLC-BPT.../1 IC/ACT ..
PLC-RPT-12DC/ 1IC/ACT
1078801
PHOENIX_CONTACT
PLC-INTERFACE, composta da morsetto base PLC-BPT.../1 IC/ACT con connessione Push-in e relè in miniatura a innesto, per elevate correnti d’inserzione, per montaggio su guida di montaggio NS 35/7,5, corrente di inserzione max. fino a 130 A, 1 contatto in chiusura, tensione di ingresso 12 V DC
PLC-INTERFACE per elevate correnti di serraggio, composto da morsetto base PLC-BPT.../1 IC/ACT con collegamento push-in e relè miniaturizzato a innesto, per montaggio su guida NS 35/7,5, corrente di serraggio max. fino a 130A, 1 contatto di serraggio, tensione di ingresso 12VDC
relè > relè di commutazione
Relè industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1078801 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | CK623A - |
| Pagina catalogo | Pagina 382 (C_5_2019) |
| GTIN | 4055626796314 |
| Peso per pezzo (confezione esclusa) | 44,100 g |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|---|
| Nota | In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. |
| In caso di sicura separazione tra moduli affiancati occorre inserire la piastra isolante PLC-ATP | |
| All'inizio e alla fine di ogni morsettiera PLC deve essere collocata la piastra di separazione PLC-ATP. | |
| La protezione da contatto dell'articolo (con tensioni >25 V AC/60 V DC) deve essere garantita dal costruttore dell'impianto. Si tratta di un apparecchio da incasso senza protezione contro il contatto diretto. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
| Altezza massima | ≤ 2000 m |
| Grado di protezione | RT II (Relè) |
| IP20 (Prese relè) | |
| ≥ IP54 (Luogo di installazione) |
Lato eccitazione
| Tensione d'ingresso nominale UN | 12 V DC |
|---|---|
| Corrente d'ingresso tipica con UN | 33 mA |
| Tempo di eccitazione tipica | 8 ms |
| Tempo di diseccitazione tipico | 10 ms |
| Tensione bobina | 12 V DC |
| Circuito di protezione | Prot. contro inversione polarità Diodo contro inv. polarità |
| diodo di smorzamento Diodo di smorzamento | |
| Indicazione tensione di esercizio | LED giallo |
| Potenza dissipata in condizioni nominali | 0,4 W |
Lato contatti
| Esecuzione dei contatti | 1 in chiusura |
|---|---|
| Tipo di contatto di commutazione | contatto semplice |
| Materiale dei contatti | AgSnO2 |
| Max. tensione commutabile | 250 V AC/DC (In presenza di tensioni maggiori di 250 V (L1, L2, L3) fra morsetti identici di moduli affiancati occorre inserire la piastra isolante PLC-ATP. Il ponticellamento del potenziale avviene con FBST 8-PLC...o...FBST 500...) |
| Min. tensione commutabile | 12 V (a 100 mA) |
| Min. corrente | 100 mA (con 12 V DC) |
| Max. corrente d'inserzione | 80 A (per 20 ms) |
| 130 A (peak, con carico capacitativo, 230 V AC, 24 μF) | |
| Corrente di carico permanente | 6 A |
| 10 A (Il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) | |
| Max. potenza commutabile (carico ohmico) | 144 W (con 24 V DC) |
| 58 W (con 48 V DC) | |
| 48 W (con 60 V DC) | |
| 50 W (con 110 V DC) | |
| 80 W (con 220 V DC) | |
| 85 W (con 250 V DC) | |
| 1500 VA (con 250 V AC) | |
| Potenza commutabile (carico ohmico) max. ponticellato | 240 W (con 24 V DC, il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) |
| 2500 VA (con 250 V AC, il valore è consentito se entrambi gli attacchi 13, 14 e BB vengono ponticellati.) | |
| Potere di interruzione minimo | 1200 mW |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 0,2 A (a 110 V, DC13) | |
| 0,2 A (a 250 V, DC13) | |
| 6 A (con 24 V, AC15) | |
| 6 A (con 120 V, AC15) | |
| 6 A (con 250 V, AC15) |
Generalità
| Tensione di prova avvolgimento relè/contatto relè | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Funzionamento | 100 % ED |
| Durata meccanica | 3x 107cicli di manovre |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Affiancabile senza distanza |
Dati di collegamento
| Denominazione collegamento | Lato eccitazione |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
Dati di collegamento 2
| Denominazione collegamento | Lato contatti |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 8 mm |
| Sezione conduttore rigida | 0,14 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Capocorda singolo) | |
| 2x 0,5 mm² ... 1 mm² (Capocorda montato TWIN) | |
| Sezione conduttore AWG | 26 ... 14 |
Normative e prescrizioni
| Denominazione | Norme / Disposizioni |
|---|---|
| Norme/Disposizioni | EN 50178 |
| EN 61810-1 | |
| Tensione di isolamento nominale | 250 V AC |
| Tensione impulsiva di dimensionamento | 6 kV |
| isolamento | Separazione sicura, isolamento rinforzato |
| Grado di inquinamento | 2 |
| Categoria di sovratensione | III |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Contenuto set
Prese relè PLC-BPT- 12DC/ 1IC/ACT 1090868
Morsetto base PLC da 14 mm per elevate correnti d'inserzione con connessione Push-in, senza equipagg. relè o relè a stato solido, per il montaggio su guida di montaggio, NS 35/7,5 con connessione al conduttore di ritorno (BB), 1 contatto aperto a riposo, tens. di ingr.: 12 V AC/DC
Relè singolo REL-MR- 12DC/1IC 2904475
Relè di potenza in miniatura a innesto, con contatto di potenza per correnti di inserzione elevate, 1 contatto aperto a riposo, tensione di ingresso 12 V DC
Classifiche
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico (EF003961) | altro |
| apparecchio completo con base (EF003359) | Sì |
| con morsetti amovibili (EF003340) | No |
| con indicatore a LED (EF005950) | Sì |
| tensione di alimentazione pilota nominale DC (EF003980) | 10.32 V |
| tipo di tensione per l'azionamento (EF008242) | DC |
| azionamento, polarità (EF003355) | polarizzato |
| comportamento di commutazione dell'azionamento (EF003356) | monostabile |
| numero di contatti di riposo (EF008255) | 0 |
| numero di contatti di chiusura (EF008256) | 1 |
| numero di contatti invertitori (EF008257) | 0 |
| tipo di contatto di commutazione (EF003358) | contatto singolo |
| con contatti forzati (EF003357) | No |
| materiale dell'inserto del contatto (EF008521) | altro |
| materiale del rivestimento di contatto (EF004020) | non trattato |
| corrente nominale (EF000001) | 0.033 A |
| grado di protezione (IP) (EF005474) | IP20 |
| larghezza (EF000008) | 14 mm |
| altezza (EF000040) | 80 mm |
| profondità (EF000049) | 94 mm |
