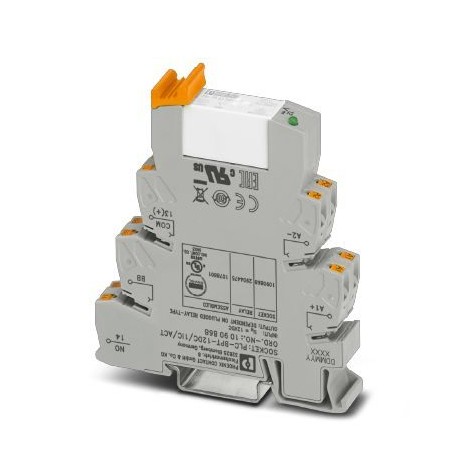

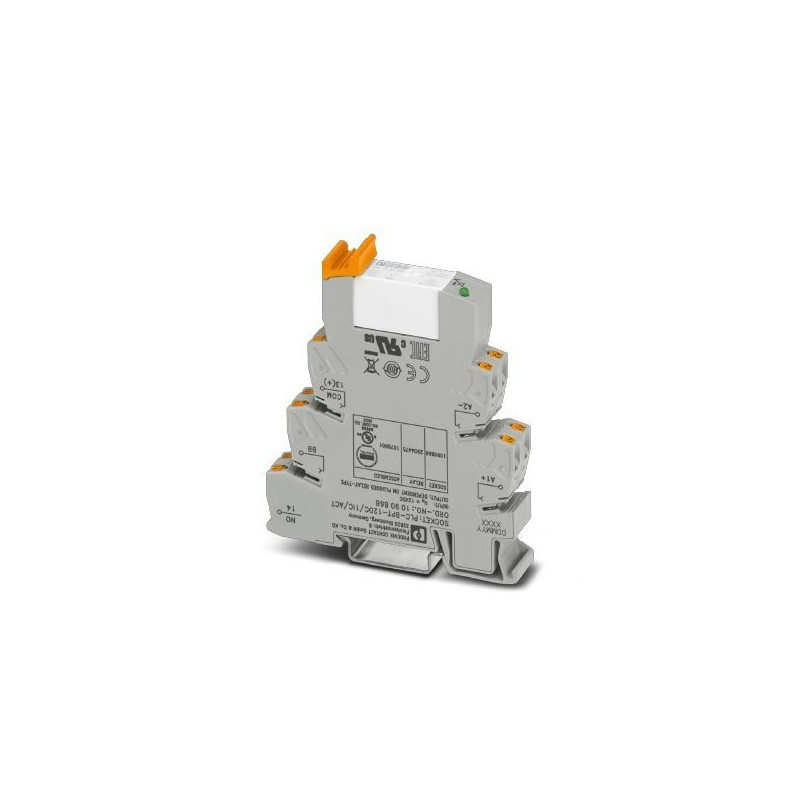

PLC-RPT- 12DC/ 1IC/ACT 1078801 PHOENIX CONTACT PLC-INTERFACE pour courants d'enclenchement élevés, comprenan..
PLC-RPT-12DC/ 1IC/ACT
1078801
PHOENIX_CONTACT
PLC-INTERFACE pour courants d'enclenchement élevés, comprenant un module de base PLC-BPT.../1 IC/ACT avec raccordement Push-in et un relais miniature enfichable, pour montage sur profilé NS 35/7,5, courant d'enclenchement max. jusqu'à 130 A, 1 contact NO, tension d'entrée : 12 V DC
INTERFACE PLC pour courants de serrage élevés, composée d’un bloc de connexion de base PLC-BPT.../1 bloc de connexion de base IC/ACT avec connexion enfichable et relais miniature enfichable, pour montage sur rail NS 35/7,5, courant de serrage max. jusqu’à 130A, 1 contact de serrage, tension d’entrée 12VDC
Relais > Relais de commutation
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1078801 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 382 (C-5-2019) |
| GTIN | 4055626796314 |
| Poids par pièce (hors emballage) | 0,044 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|---|
| Remarque | Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. |
| Il faut insérer le séparateur PLC-ATP en cas d'isolement sécurisé entre modules voisins. | |
| Le séparateur PLC-ATP doit être placé aux deux extrémités de chaque barrette de raccordement PLC. | |
| La protection contre les contacts accidentels de l'article doit être vérifiée par le concepteur de l'installation (pour les tensions > 25 V AC/60 V DC). Il s'agit d'un appareil encastré sans protection contre les contacts directs. |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur max. | ≤ 2000 m |
| Indice de protection | RT II (Relais) |
| IP20 (Socle pour relais) | |
| ≥ IP54 (Emplacement de montage) |
Côté excitation
| Tension nominale d'entrée UN | 12 V DC |
|---|---|
| Courant d'entrée typique pour UN | 33 mA |
| Temps d'amorçage typique | 8 ms |
| Temps de retombée typique | 10 ms |
| Tension de la bobine | 12 V DC |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| diode de roue libre Diode roue libre | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,4 W |
Côté contact
| Type de contact | 1 contact NO |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO2 |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. Un pontage du potentiel a alors lieu avec FBST 8-PLC...ou...FBST 500...) |
| Tension de commutation minimale | 12 V (pour 100 mA) |
| Courant de commutation minimal | 100 mA (à 12 V DC) |
| Courant d'enclenchement maximal | 80 A (pour 20 ms) |
| 130 A (pointe, pour charge capacitive, 230 V AC, 24 μF) | |
| Intensité permanente limite | 6 A |
| 10 A (La valeur est admissible quand les deux raccordements 13, les deux raccordements 14 et les deux raccordements BB sont pontés.) | |
| Puissance de coupure (charge ohmique) max. | 144 W (pour 24 V DC) |
| 58 W (à 48 V DC) | |
| 48 W (à 60 V DC) | |
| 50 W (à 110 V DC) | |
| 80 W (à 220 V DC) | |
| 85 W (à 250 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Puissance de coupure (charge ohmique) maximale pontée | 240 W (Avec 24 V DC, la valeur est admissible quand les deux raccordements 13, les deux raccordements 14 et les deux raccordements BB sont pontés.) |
| 2500 VA (Avec 250 V AC, la valeur est admissible quand les deux raccordements 13, les deux raccordements 14 et les deux raccordements BB sont pontés.) | |
| Puissance de commutation minimale | 1200 mW |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 110 V, DC13) | |
| 0,2 A (à 250 V, DC13) | |
| 6 A (à 24 V, AC15) | |
| 6 A (à 120 V, AC15) | |
| 6 A (à 250 V, AC15) |
Généralités
| Tension d'essai bobine de relais/contact de relais | 4 kV AC (50 Hz, 1 min) |
|---|---|
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | 3x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Caractéristiques de raccordement
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement 2
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Embout simple) | |
| 2x 0,5 mm² ... 1 mm² (Embout TWIN) | |
| Section conduct. AWG | 26 ... 14 |
Normes et spécifications
| Dénomination | Normes / Spécifications |
|---|---|
| Normes/Prescriptions | EN 50178 |
| EN 61810-1 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | Isolement sécurisé, isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Contenu du kit
Socle pour relais PLC-BPT- 12DC/ 1IC/ACT 1090868
Module de base PLC de 14 mm pour courants d'enclenchement élevés avec raccordement Push-in, sans relais ni relais à semi-conducteurs, pour montage sur profilé NS 35/7,5, avec raccordement pour conducteur de retour (BB), 1 contact NO, tension d'entrée : 12 V DC
Relais individuels REL-MR- 12DC/1IC 2904475
Relais de puissance miniature enfichable à contact de puissance pour courants d'enclenchement élevés, 1 contact NO, tension d'entrée 12 V DC
Classifications
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Tension d'alimentation de courant nominal CC (EF003980) | 10.32 V |
| Type de tension d'actionnement (EF008242) | CC |
| Entraînement, polarité (EF003355) | Polarisé |
| Comportement de commutation de l'entraînement (EF003356) | Monostable |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 1 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 0 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau de l'insert de contact (EF008521) | Autre |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.033 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
