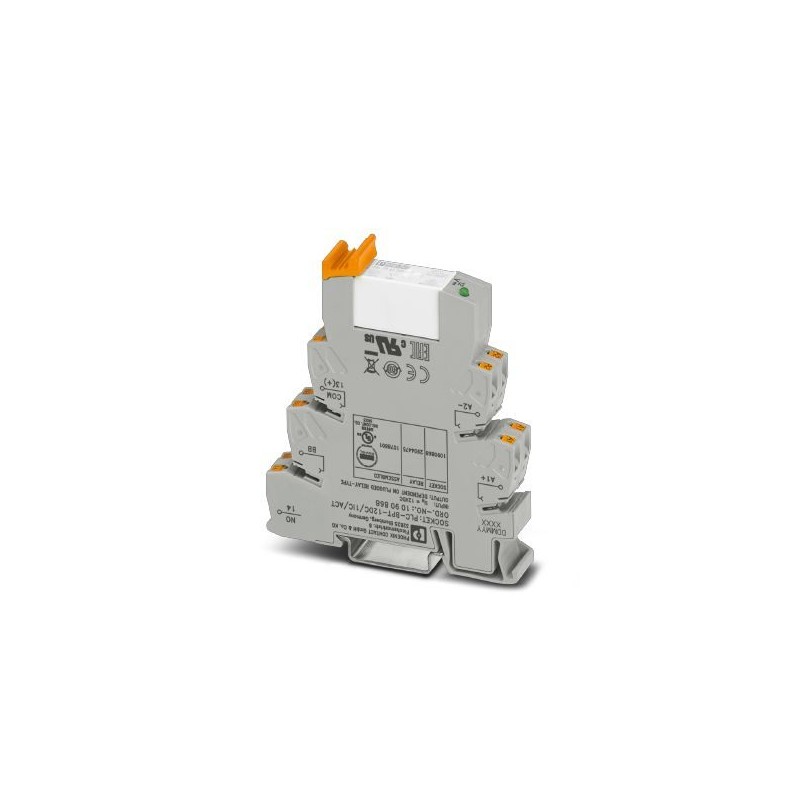

PLC-RPT- 12DC/ 1IC/ACT 1078801 PHOENIX CONTACT PLC-INTERFACE für hohe Einschaltströme, bestehend aus Grundkl..
PLC-RPT-12DC/ 1IC/ACT
1078801
PHOENIX_CONTACT
PLC-INTERFACE für hohe Einschaltströme, bestehend aus Grundklemme PLC-BPT.../1 IC/ACT mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Tragschiene NS 35/7,5, max. Einschaltstrom bis 130 A, 1 Schließer , Eingangsspannung 12 V DC
SPS-INTERFACE für hohe Klemmströme, bestehend aus PLC-BPT.../1 IC/ACT Basisklemme mit Push-in-Anschluss und steckbarem Miniaturrelais, zur Montage auf Schiene NS 35/7,5, max. Klemmstrom bis 130A, 1 Klemmkontakt, Eingangsspannung 12VDC
Relais > Schaltrelais
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1078801 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 382 (C-5-2019) |
| GTIN | 4055626796314 |
| Gewicht pro Stück (exklusive Verpackung) | 44,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 61,660 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Hinweis
| Nutzungsbeschränkung | EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich |
|---|---|
| Hinweis | Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. |
| Bei sicherer Trennung zwischen benachbarten Modulen ist die Trennplatte PLC-ATP zu setzen | |
| Am Anfang und am Ende jeder PLC-Klemmleiste ist die Trennplatte PLC-ATP zu setzen. | |
| Der Berührschutz des Artikels muss (bei Spannungen > 25 V AC/60 V DC) durch den Anlagenerrichter sichergestellt werden. Es handelt sich um ein Einbaugerät ohne Schutz gegen direktes Berühren. |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
| Max. Einsatzhöhe | ≤ 2000 m |
| Schutzart | RT II (Relais) |
| IP20 (Relaissockel) | |
| ≥ IP54 (Einbauort) |
Erregerseite
| Eingangsnennspannung UN | 12 V DC |
|---|---|
| Typischer Eingangsstrom bei UN | 33 mA |
| Ansprechzeit typisch | 8 ms |
| Rückfallzeit typisch | 10 ms |
| Spulenspannung | 12 V DC |
| Schutzbeschaltung | Verpolschutz Verpolschutzdiode |
| Freilaufdiode Freilaufdiode | |
| Betriebsspannungsanzeige | LED gelb |
| Verlustleistung bei Nennbedingung | 0,4 W |
Kontaktseite
| Kontaktausführung | 1 Schließer |
|---|---|
| Art des Schaltkontaktes | Einfachkontakt |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung maximal | 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...) |
| Schaltspannung minimal | 12 V (bei 100 mA) |
| Schaltstrom minimal | 100 mA (bei 12 V DC) |
| Einschaltstrom maximal | 80 A (für 20 ms) |
| 130 A (peak, bei kapazitiver Last, 230 V AC, 24 μF) | |
| Grenzdauerstrom | 6 A |
| 10 A (Wert ist zulässig, wenn beide Anschlüsse 13, beide Anschlüsse 14 und beide Anschlüsse BB gebrückt werden.) | |
| Abschaltleistung (ohmsche Last) maximal | 144 W (bei 24 V DC) |
| 58 W (bei 48 V DC) | |
| 48 W (bei 60 V DC) | |
| 50 W (bei 110 V DC) | |
| 80 W (bei 220 V DC) | |
| 85 W (bei 250 V DC) | |
| 1500 VA (bei 250 V AC) | |
| Abschaltleistung (ohmsche Last) maximal gebrückt | 240 W (bei 24 V DC Wert ist zulässig, wenn beide Anschlüsse 13, beide Anschlüsse 14 und beide Anschlüsse BB gebrückt werden.) |
| 2500 VA (bei 250 V AC Wert ist zulässig, wenn beide Anschlüsse 13, beide Anschlüsse 14 und beide Anschlüsse BB gebrückt werden.) | |
| Schaltleistung minimal | 1200 mW |
| Schaltvermögen | 2 A (bei 24 V, DC13) |
| 0,2 A (bei 110 V, DC13) | |
| 0,2 A (bei 250 V, DC13) | |
| 6 A (bei 24 V, AC15) | |
| 6 A (bei 120 V, AC15) | |
| 6 A (bei 250 V, AC15) |
Allgemein
| Prüfspannung Relaiswicklung/Relaiskontakt | 4 kV AC (50 Hz, 1 min.) |
|---|---|
| Betriebsart | 100 % ED |
| Lebensdauer mechanisch | 3x 107Schaltspiele |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
Anschlussdaten
| Benennung Anschluss | Erregerseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Kontaktseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse) | |
| 2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse) | |
| Leiterquerschnitt AWG | 26 ... 14 |
Normen und Bestimmungen
| Benennung | Normen / Bestimmungen |
|---|---|
| Normen/Bestimmungen | EN 50178 |
| EN 61810-1 | |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung | 6 kV |
| Isolierung | Sichere Trennung, verstärkte Isolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Set-Inhalt
Relaissockel PLC-BPT- 12DC/ 1IC/ACT 1090868
14 mm PLC- Grundklemme für hohe Einschaltströme mit Push-in-Anschluss, ohne Relais- oder Solid-State-Relaisbestückung, zur Montage auf Tragschiene NS 35/7,5, mit Lastrückleiteranschluss (BB), 1 Schließer, Eingangsspannung: 12 V DC
Einzelrelais REL-MR- 12DC/1IC 2904475
Steckbares Miniaturleistungsrelais, mit Leistungskontakt für hohe Einschaltströme bis 130 A Peak, 1 Schließer, Eingangsspannung 12 V DC
Klassifikationen
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Komplettgerät mit Sockel (EF003359) | Ja |
| Mit abnehmbaren Klemmen (EF003340) | Nein |
| Mit LED-Anzeige (EF005950) | Ja |
| Bemessungssteuerspeisespannung DC (EF003980) | 10.32 V |
| Spannungsart zur Betätigung (EF008242) | DC |
| Antrieb, Polung (EF003355) | gepolt |
| Schaltverhalten des Antriebs (EF003356) | monostabil |
| Anzahl der Kontakte als Öffner (EF008255) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 1 |
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Art des Schaltkontaktes (EF003358) | Einfachkontakt |
| Mit zwangsgeführten Kontakten (EF003357) | Nein |
| Werkstoff des Kontakteinsatzes (EF008521) | sonstige |
| Werkstoff der Kontaktbeschichtung (EF004020) | unbehandelt |
| Nennstrom (EF000001) | 0.033 A |
| Schutzart (IP) (EF005474) | IP20 |
| Breite (EF000008) | 14 mm |
| Höhe (EF000040) | 80 mm |
| Tiefe (EF000049) | 94 mm |
