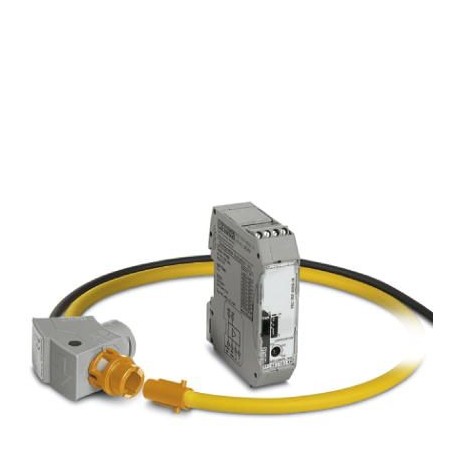

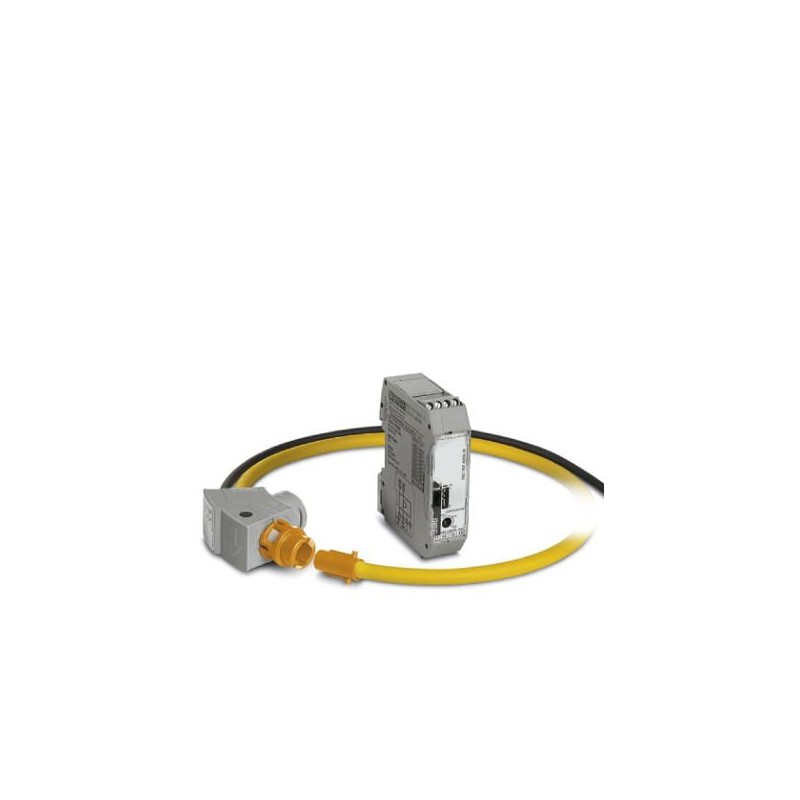

PACT RCP-4000A-1A-D140-10M 1033483 PHOENIX CONTACT Transformador de corrente
PACT RCP-4000A-1A-D140-10M
1033483
PHOENIX_CONTACT
Transformador de corrente
Conjunto composto por um transdutor de medição de 1 A e uma bobina de Rogowski com linha de sinal. Comprimento da bobina Rogowski: 450 mm, diâmetro: 140 mm. Comprimento da linha de sinal: 10 m. A bobina de Rogowski mede a corrente CA de barramentos e linhas de alta tensão.
Aparelhos elétricos de baixa tensão > Transformador de corrente
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão trinta e três mil quatrocentos e oitenta e três |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões, quinhentas e trinta e nove mil duzentos e dezoito |
| Peso por Peça (excluindo embalagem) | 440.300 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quatrocentos e trinta e sete mil e noventa |
| País de origem | DE (Alemanha) |
Transdutor de medição de abastecimento de
| Tensão Nominal | 24 V DC TEMPERATURA DE -20 % A +25 % |
|---|---|
| Nominal de alimentação faixa de tensão | 19.2 V DC ... 30 V DC |
| Max. consumo de corrente | 190 mA |
| Consumo de potência | 4 W |
De medição da bobina de entrada de dados
| Frequência de medição faixa de medição | 40 Hz A 20000 Hz ... |
|---|---|
| O erro de posição | < 1 % |
| Erro de linearidade | 0.1 % |
Transdutor de medição de dados de entrada
| Faixas de medição (atual) | 100 250 400 630 1000 1500 A 2000 A 4000 A |
|---|---|
| Configurável programáveis | Através de DIP switches |
| Ângulo de fase | < 1 ° |
| Potência nominal | 1.5 VA |
| Max. distâncias de cabos de cobre em PN max. | 32 m (0,75 mm2 (AWG 20)) |
| 64 m (1.5 mm2 (AWG 16)) | |
| 107 m (2.5 mm2 (AWG 14)) |
Transdutor de medição do sinal de entrada
| O sinal de entrada (50 Hz) | 100 mV (1000) |
|---|---|
| Impedância de entrada | 27 kΩ (menor faixa de medição) |
De medição da bobina de saída de sinal
| Sinal de saída (a 50 Hz) | 100 mV (sem carga, em 1.000) |
|---|---|
| Tensão de saída (sem carga) | VFORA= L * dI/dt |
| Saída de tensão (senoidal, sem a operação de carga) | 100 mV (VFORA= 2 * π * M * f * I (M = 0.318 µH; exemplo: Em 50 Hz; I = 1,000) |
Dados gerais, medição de bobina
| Comprimento da bobina de medição | 450 mm |
|---|---|
| Diâmetro da bobina de medição | 8.3 mm ±0,2 mm |
| Comprimento do cabo de sinal | 3000 mm |
| Condutor estrutura de linha de sinal | 2x de 0,22 mm (Sinal (estanhado)) |
| 1x de 0,22 mm (Blindagem (estanhado)) | |
| Bobina de material | Elastollan |
| Material da carcaça | PC |
| Isolamento | isolamento duplo |
| Tensão de isolamento nominal | 1000 V AC rms (CAT III) |
| 600 V AC rms (CAT IV) | |
| Tensão de teste | 10.45 kV (VCC / 1 min.) |
| Exatidão básica | |
| UL, EUA/Canadá | UL 61010 Reconhecido |
Dados gerais do transdutor de medição
| Erro de linearidade | < 0.5 % (a Partir da faixa de valor final) |
|---|---|
| Máxima de transmissão de erro | ≤ 0.5 % (a Partir da faixa de valor final) |
| Gama de frequência | 45 Hz A 65 Hz |
| Max. detectável harmônicos | < 2 kHz |
| Consumo de corrente | < 190 mA (19,2 V) |
| Material da carcaça | Poliamida |
| Tensão de teste | 1.5 kV AC (Fonte de entrada e de saída: 50 Hz, 1 min.) |
| UL, EUA/Canadá | UL 508 |
Dados gerais
| Normas/regulamentos | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolamento | isolamento duplo |
| Grau de poluição | Dois |
| Categoria de sobretensão | III 1000 V, para condutor neutro) |
| IV 600 V, do condutor neutro) | |
| Coeficientes de temperatura | 0.005 %/K (A+10°C ... +70°C; ambos os componentes têm a mesma temperatura ambiente) |
| 0.07 %/K (-20°C ... +10°C; ambos os componentes têm a mesma temperatura ambiente) | |
| Típico erro de medição | < 1 % |
Ligação de dados
| Nome da conexão | Transdutor de medição lado |
|---|---|
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Quatorze |
| Rosca de parafuso | M3 |
| Método de ligação | Conexão a parafuso |
| Comprimento de decapagem | 7 mm |
| Torque | 0,5 Nm ... 0,6 Nm |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 80 °C (Medição da bobina) |
|---|---|
| -20 °C ... 70 °C (transdutor de Medição) | |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 80 °C (Medição da bobina) |
| -25 °C ... 85 °C (transdutor de Medição) | |
| Altitude máxima | < 2000 m |
| Medição de bobina grau de proteção | IP67 (não avaliado por UL) |
| Transdutor de medição grau de proteção | IP20 |
Normas e Regulamentos
| Normas/regulamentos | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolamento | isolamento duplo |
| Grau de poluição | Dois |
| Categoria de sobretensão | III 1000 V, para condutor neutro) |
| IV 600 V, do condutor neutro) |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões duzentos e dez mil, novecentoseCl@ss 6.0Vinte e sete milhões duzentos e dez mil, novecentoseCl@ss 7.0Vinte e sete milhões duzentos e dez mil novecentos e doiseCl@ss 8.0Vinte e sete milhões duzentos e dez mil novecentos e doiseCl@ss 9.0Vinte e sete milhões duzentos e dez mil novecentos e dois
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Outro |
| Corrente nominal primária (EF007405) | 4000 A |
| Potência aparente nominal secundária (EF007470) | 1.25 VA |
| Calibrado (EF008836) | Não |
| Com proteção contra choques (EF008186) | Não |
| Montagem de encaixe (EF007462) | Não |
| Com calha de cobre (EF007380) | Não |
