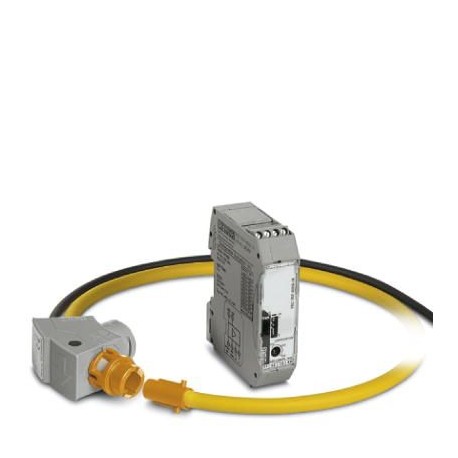

PACT RCP-4000A-1A-D140-10M 1033483 PHOENIX CONTACT Transformateur de courant
PACT RCP-4000A-1A-D140-10M
1033483
PHOENIX_CONTACT
Transformateur de courant

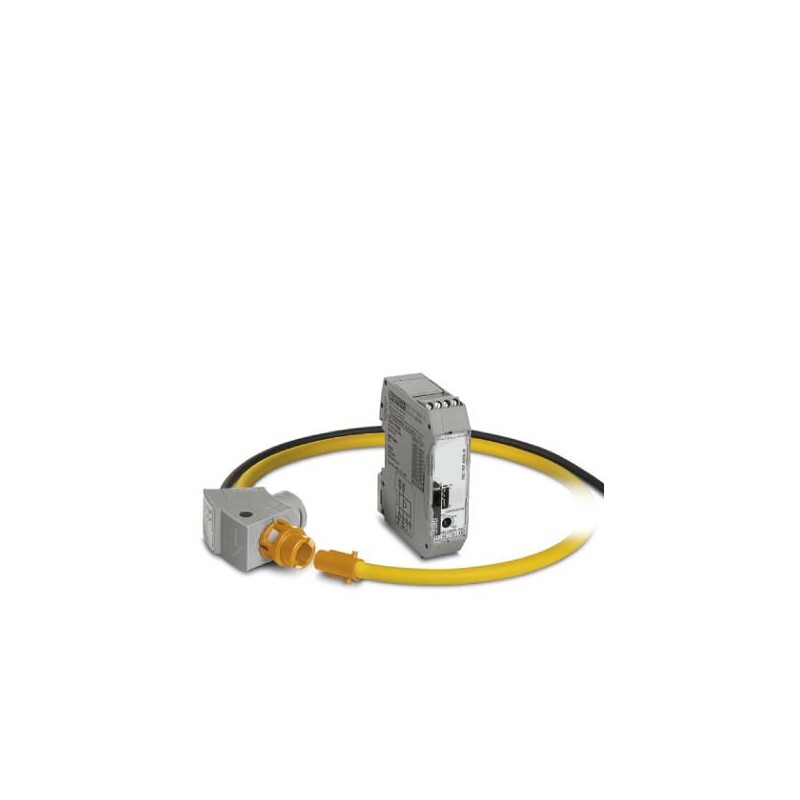

Kit composé d’un transducteur de mesure de 1 A et d’une bobine Rogowski avec ligne de signal. Longueur de la bobine Rogowski : 450 mm, diamètre : 140 mm. Longueur de la ligne de signal : 10 m. La bobine Rogowski mesure le courant alternatif des jeux de barres et des lignes à haute tension.
Appareillage industriel basse tension > Transformateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million trente trois mille quatre cent quatre vingt trois |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626539218 |
| Poids par Pièce (hors emballage) | 440.300 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent trente sept mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Transducteur de mesure d'alimentation
| Tension d'alimentation nominale | 24 V DC -20 % ... +25 % |
|---|---|
| Nominale plage de tension d'alimentation | 19.2 ... 30 V DC V DC |
| Max. consommation de courant | 190 mA |
| La consommation d'énergie | 4 W |
La mesure de la bobine d'entrée de données
| Fréquence plage de mesure | 40 Hz À 20000 Hz ... |
|---|---|
| L'erreur de Position | < 1 % |
| Erreur de linéarité | 0.1 % |
Transducteur de mesure des données d'entrée
| Gammes de mesure (courant) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Configurable/programmable | Via des interrupteurs DIP |
| Angle de Phase | < 1 ° |
| Puissance nominale | 1,5 VA |
| Max. les distances de câbles de cuivre à la PN max | 32 m (0,75 mm2 (AWG 20)) |
| 64 m (1,5 mm2 (AWG 16)) | |
| 107 m (2,5 mm2 (AWG 14)) |
Transducteur de mesure du signal d'entrée
| Signal d'entrée (à 50 Hz) | 100 mV (1000) |
|---|---|
| Impédance d'entrée | 27 kΩ (la plus petite plage de mesure) |
La mesure de la bobine de sortie du signal
| Signal de sortie (à 50 Hz) | 100 mV (pas de charge, à 1 000) |
|---|---|
| Tension de sortie (sans charge) | VHORS= M * dI/dt |
| Tension de sortie (sinusoïdale en fonctionnement à charge nulle) | 100 mV (VHORS= 2 * π * M * f * I (M = 0.318 µH; exemple: À 50 Hz; I = 1 000)) |
Données générales, la mesure de la bobine
| Longueur de mesure de la bobine | 450 mm |
|---|---|
| Diamètre de la mesure de la bobine | 8.3 mm ±0,2 mm |
| Longueur de câble de signal | 3000 mm |
| Chef d'orchestre de la structure de la ligne de signal | 2x 0,22 mm (Signal (en conserve)) |
| 1x 0,22 mm (Blindage (en conserve)) | |
| Bobine de matériau | Elastollan |
| Matériau du boîtier | PC |
| Isolation | double isolation |
| Tension nominale d'isolation | 1000 V AC rms (CAT III) |
| 600 V AC rms (CAT IV) | |
| Tension d'essai | 10 h 45 kV (DC / 1 min.) |
| Précision de base | |
| UL, états-unis/Canada | UL 61010 Reconnu |
Données générales pour transducteur de mesure
| Erreur de linéarité | < 0.5 % (à Partir de la fin de la plage de valeur) |
|---|---|
| Maximale de l'erreur de transmission | Et ≤ 0,5 % (à Partir de la fin de la plage de valeur) |
| Gamme de fréquence | 45 Hz À 65 Hz |
| Max. détectable harmoniques | < 2 kHz |
| Consommation de courant | < 190 mA (à 19,2 V) |
| Matériau du boîtier | Polyamide |
| Tension d'essai | 1.5 kV AC (Alimentation/d'entrée et de sortie: 50 Hz, 1 min) |
| UL, états-unis/Canada | UL 508 Répertoriés |
Données générales
| Normes/règlements | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolation | double isolation |
| Degré de pollution | Deux |
| Catégorie de surtension | III (1 000 V, pour conducteur de neutre) |
| IV 600 V, pour conducteur de neutre) | |
| Coefficients de température | De 0,005 %/K (+10°C ... +70°C; les deux composants ont la même température ambiante) |
| 0.07 %/K (-20°C ... +10°C; les deux composants ont la même température ambiante) | |
| Typique erreur de mesure | < 1 % |
Les données de connexion
| Nom de la connexion | Transducteur de mesure côté |
|---|---|
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Quatorze |
| Filet de vis | M3 |
| Méthode de connexion | Connexion à vis |
| Dénudage des conducteurs | 7 mm |
| Couple | 0,5 Nm ... 0,6 Nm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 80 °C (Mesure de la bobine) |
|---|---|
| -20 °C ... 70 °C (capteur de Mesure) | |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C (Mesure de la bobine) |
| -25 °C ... 85 °C (capteur de Mesure) | |
| L'altitude Maximum | < 2000 m |
| La mesure de la bobine degré de protection | IP67 (qui ne sont pas évaluées par l'UL) |
| Transducteur de mesure degré de protection | IP20 |
Les normes et les Règlements
| Normes/règlements | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolation | double isolation |
| Degré de pollution | Deux |
| Catégorie de surtension | III (1 000 V, pour conducteur de neutre) |
| IV 600 V, pour conducteur de neutre) |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent dix mille neuf centeCl@ss 6.0Vingt sept million deux cent dix mille neuf centeCl@ss 7.0Vingt sept million deux cent dix mille neuf cent deuxeCl@ss 8.0Vingt sept million deux cent dix mille neuf cent deuxeCl@ss 9.0Vingt sept million deux cent dix mille neuf cent deux
