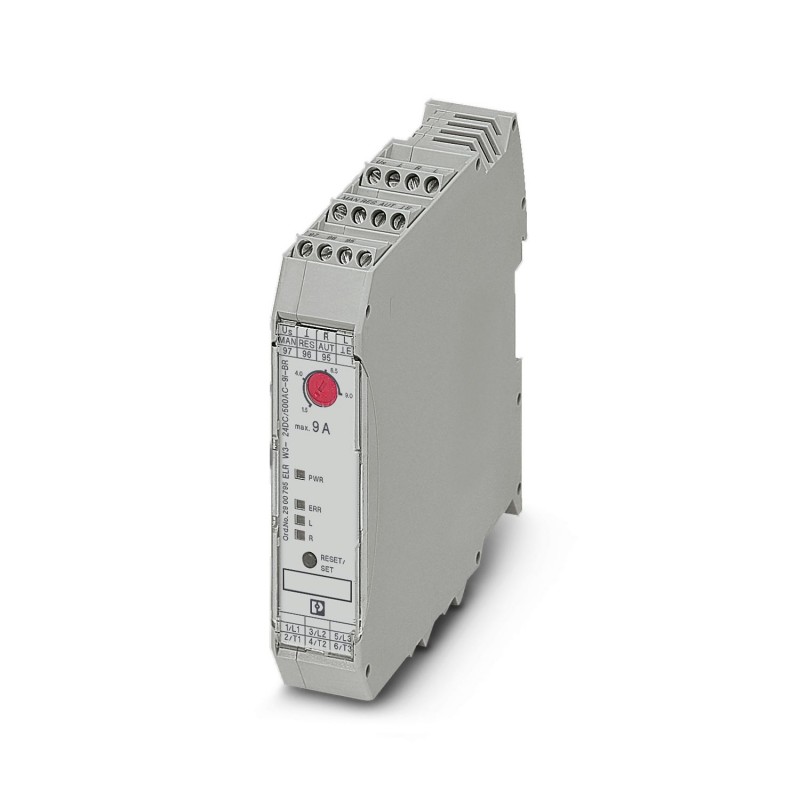

ELR W3- 24DC/500AC- 9I-BR 2900795 PHOENIX CONTACT Híbrido de partida de motor
ELR W3-24DC/500AC-9I-BR
2900795
PHOENIX_CONTACT
Híbrido de partida de motor
Partida de motor híbrida para motores de reversão de 3~AC até 550V AC, com entrada de 24V DC, corrente de saída de 9A, desconexão de sobrecarga ajustável e detecção de falha de fase limitada
Hybrid motor starter for reversing 3~ AC motors up to 550 V AC, with 24 V DC input, 9 A output current, adjustable overload shutdown, and limited phase failure detection
Aparelhos elétricos de baixa tensão > Combinação de acionador de partida de motor/motor de arranque
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Hybrid motor starters |
| Product family | CONTACTRON |
| Data management status | |
| Article revision | 07 |
| Number of phases | 3 |
| Motor starter type | Reversing starter |
| Switching frequency | ≤ 2 Hz (Load-dependent) |
| Switching frequency | ≤ 2 Hz (Load-dependent) |
| Maximum power dissipation | 14.6 W |
| Minimum power dissipation | 1.1 W |
| Supply | |
| Rated control circuit supply voltage US | 24 V DC |
| Control supply voltage range | 19.2 V DC ... 30 V DC |
| Rated control supply current IS | 40 mA |
| Protective circuit | Surge protection |
| Reverse polarity protection | |
| Insulation characteristics | |
| Rated insulation voltage | 500 V |
| Rated surge voltage | 6 kV |
| Overvoltage category | III |
| Degree of pollution | 2 |
| Insulation characteristics between the control input and control supply voltage, and auxiliary circuit to the main circuit | Safe isolation (IEC 60947-1) at operating voltage ≤ 300 V AC |
| Basic insulation (IEC 60947-1) at operating voltage 300 V AC ... 500 V AC | |
| Safe isolation (IEC 60947-1) in the auxiliary circuit ≤ 300 V AC | |
| Control | |
| Input name | Control input right/left |
| Rated actuating voltage UC | 24 V DC |
| Triggering voltage range | 19.2 V DC ... 30 V DC |
| Rated actuating current IC | 5 mA (Input type 1) |
| Switching threshold | 9.6 V (“0” signal) |
| 19.2 V (“1” signal) | |
| Typical response time | < 35 ms |
| Typical turn-off time | < 40 ms |
| Protective circuit | Reverse polarity protection |
| AC output | |
| Rated operating voltage Ue | 500 V AC |
| Operating voltage range | 42 V AC ... 550 V AC |
| Rated operating current Ie | 9 A (AC-51) |
| 6.5 A (AC-53a) | |
| Mains frequency | 50/60 Hz |
| Load current range | 1.5 A ... 9 A (see to derating) |
| Trigger characteristic in acc. with IEC 60947-4-2 | Class 10A |
| Cooling time | 20 min. (for auto reset) |
| Leakage current | 0 mA |
| Protective circuit | Surge protection |
| Acknowledge output | |
| Note | Confirmation 01: floating changeover contact |
| Contact switching type | 1 changeover contact |
| Switching capacity in accordance with IEC 60947-5-1 | 3 A (230 V, AC15) |
| 2 A (24 V, DC13) | |
| Control circuits | |
| Connection method | Screw connection |
| Stripping length | 8 mm |
| Screw thread | M3 |
| Conductor cross section rigid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross section AWG | 24 ... 14 |
| Tightening torque | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Load circuit | |
| Connection method | Screw connection |
| Stripping length | 8 mm |
| Screw thread | M3 |
| Conductor cross section rigid | 0.2 mm² ... 2.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 2.5 mm² |
| Conductor cross section AWG | 24 ... 14 |
| Tightening torque | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| Status display | LED (yellow) |
| Operating voltage display | Green LED |
| Error indication | Red LED |
| Width | 22.5 mm |
| Height | 107 mm |
| Depth | 114 mm |
| Flammability rating according to UL 94 | V0 (Housing) |
| Ambient conditions | |
| Ambient temperature (operation) | -25 °C ... 70 °C (observe derating) |
| Ambient temperature (storage/transport) | -40 °C ... 80 °C |
| Altitude | ≤ 2000 m |
| UKCA | |
| Certificate | UKCA-compliant |
| Standards/regulations | |
| Standards/regulations | IEC 60947-1 |
| Mounting type | DIN rail mounting |
| Assembly note | can be aligned with spacing: see derating |
| Mounting position | Vertical (horizontal DIN rail) |
| Característica | Valor |
|---|---|
| Tipo de arranque de motor (EF009598) | Arrancador-inversor |
| Com disparo de curto-circuito (EF006691) | Não |
| Tensão de alimentação de corrente nominal DC (EF003980) | 19.2 V |
| Tipo de tensão para atuação (EF008242) | DC |
| Corrente nominal de operação Ie (EF001443) | 9 A |
| Corrente nominal de operação em AC-3, 400 V (EF009602) | 9 A |
| Configuração de corrente da proteção contra sobrecargas (EF002336) | 1.5 A |
| Número de contatos auxiliares como contato normalmente aberto (EF001376) | 1 |
| Número de contatos auxiliares como contato normalmente fechado (EF001377) | 1 |
| Proteção contra sobrecarga de temperatura compensada (EF009604) | Não |
| Classe de engate/gatilho (EF006668) | CLASSE 10 |
| Tipo de conexão elétrica do circuito principal (EF006819) | Ligação com parafuso |
| Tipo de conexão elétrica para circuito de corrente auxiliar e de controlo (EF006979) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Número de posições de comando (EF001372) | 1 |
| Possível reinicialização externa (EF003426) | Sim |
| Largura (EF000008) | 22.5 mm |
| Altura (EF000040) | 107 mm |
| Profundidade (EF000049) | 114 mm |
