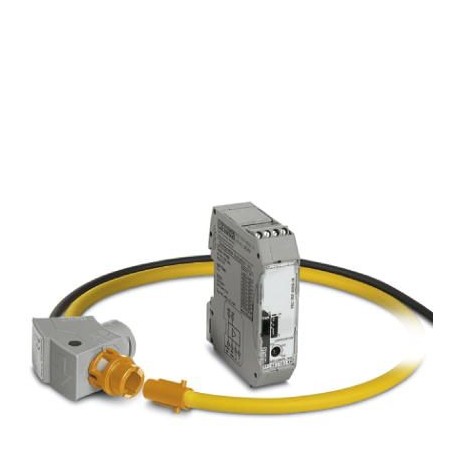

PACT RCP-4000A-1A-D140-10M 1033483 PHOENIX CONTACT Trasformatore di corrente
PACT RCP-4000A-1A-D140-10M
1033483
PHOENIX_CONTACT
Trasformatore di corrente

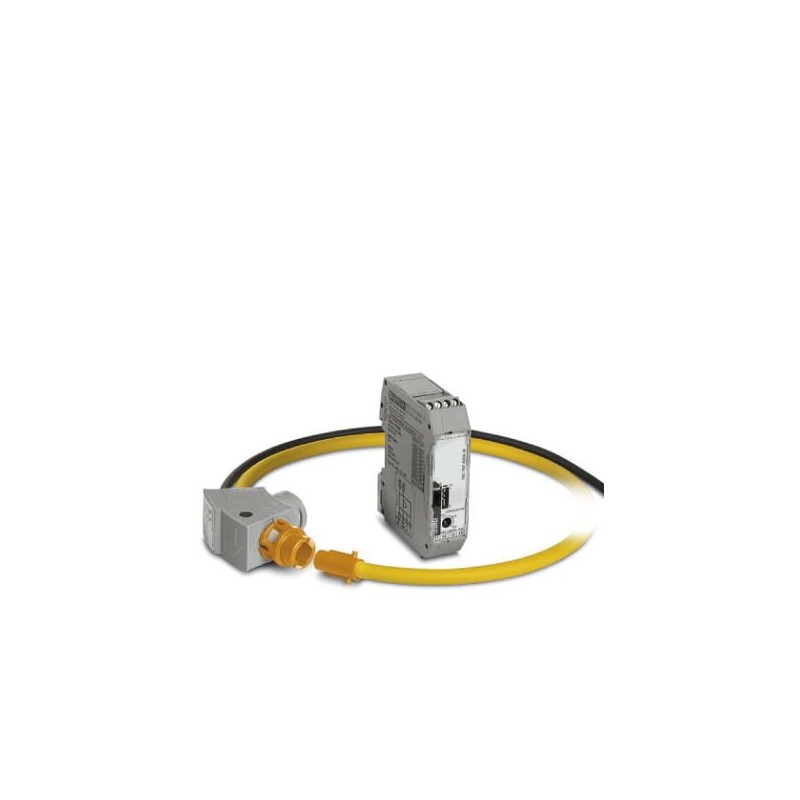

Set composto da un trasduttore di misura da 1 A e da una bobina di Rogowski con linea di segnale. Lunghezza bobina di Rogowski: 450 mm, diametro: 140 mm. Lunghezza della linea del segnale: 10 m. La bobina di Rogowski misura la corrente alternata proveniente da sbarre e linee ad alta tensione.
Apparecchi elettrici a bassa tensione > trasformatore di corrente
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione trenta tré mila quattro cento ottanta tré |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626539218 |
| Peso per Pezzo (escluso imballaggio) | 440.300 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento trenta sette mila novanta |
| Paese di origine | DE (Germania) |
Di misura trasduttore di alimentazione
| Tensione di alimentazione nominale | 24 V DC -20 % ... +25 % |
|---|---|
| Nominale intervallo di tensione di alimentazione | IL 19,2 V DC ... 30 V DC |
| Max. consumo di corrente | 190 mA |
| Consumo di energia | 4 W |
Di misura a bobina dati di input
| Campo di misura della frequenza | 40 Hz 20000 Hz ... |
|---|---|
| Errore di posizione | < 1 % |
| Errore di linearità | 0.1 % |
Di misura trasduttore di dati di input
| Campi di misura (corrente) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 |
|---|---|
| Configurabili e programmabili | Tramite DIP-switch |
| Angolo di fase | < 1 ° |
| Potenza nominale | 1.5 VA |
| Max. distanze per cavi in rame a PN max | 32 m 0,75 mm2 (AWG 20)) |
| 64 m (1,5 mm2 (AWG 16)) | |
| 107 m (2,5 mm2 (AWG 14)) |
Di misura trasduttore di segnale in ingresso
| Segnale di ingresso (a 50 Hz) | 100 mV (1000) |
|---|---|
| Impedenza di ingresso | 27 kΩ (il più piccolo intervallo di misura) |
Misura della bobina di uscita del segnale
| Segnale di uscita (in 50 Hz) | 100 mV (senza carico, a 1000) |
|---|---|
| Tensione di uscita (funzionamento a vuoto) | VFUORI= M * dI/dt |
| Tensione di uscita (sinusoidale, nel funzionamento a vuoto) | 100 mV (VFUORI= 2 * pi * M * f * I (M = 0.318 µH; esempio: A 50 Hz; I = 1000)) |
Di misura trasduttore del segnale di uscita
| Segnale di uscita di corrente | 0 UN CA ... 1 A |
|---|---|
| Carico | 0 Ω ... 1.5 Ω |
Dati di carattere generale, di misura a bobina
| Lunghezza di misura a bobina | 450 mm |
|---|---|
| Diametro della bobina di misura | 8.3 mm ±0,2 mm |
| Lunghezza del cavo di segnale | 3000 mm |
| Direttore della struttura di linea di segnale | 2x 0.22 mm (Segnale (in scatola)) |
| 1x 0,22 mm (Schermatura (in scatola)) | |
| Bobina di materiale | Elastollan |
| Materiale custodia | PC |
| Isolamento | doppio isolamento |
| Tensione nominale di isolamento | 1000 V AC rms (CAT III) |
| 600 V CA (rms CAT IV) | |
| Tensione di prova | 10.45 kV (DC / 1 min.) |
| Precisione di base | |
| UL, USA/Canada | UL 61010 Riconosciuto |
Dati generali per la misura del trasduttore
| Errore di linearità | < 0.5 % (Dal valore finale del campo) |
|---|---|
| Massimo errore di trasmissione | ≤ 0.5 % (Dal valore finale del campo) |
| Gamma di frequenza | 45 Hz ... 65 Hz |
| Max. rilevabile armoniche | < 2 kHz |
| Consumo di corrente | < 190 mA (a 19,2 V) |
| Materiale custodia | Poliammide |
| Tensione di prova | 1,5 kV AC (Alimentatore/ingresso e in uscita: 50 Hz, 1 min) |
| UL, USA/Canada | UL 508 Elencati |
Dati generali
| Norme/regolamenti | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolamento | doppio isolamento |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III 1000 V, per il conduttore di neutro) |
| IV 600 V, per il conduttore di neutro) | |
| Coefficienti di temperatura | 0,005 %/K (+10°C ... +70°C; entrambi i componenti hanno la stessa temperatura ambiente) |
| 0.07 %/K (-20°C ... +10°C; entrambi i componenti hanno la stessa temperatura ambiente) | |
| Tipico errore di misura | < 1 % |
Connessione dati
| Nome connessione | Misura lato trasduttore |
|---|---|
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 2,5 mm2 |
| Sezione conduttore solido min. | 0,2 mm2 |
| Sezione conduttore solid max. | 2,5 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Quattordici |
| La filettatura della vite | M3 |
| Metodo di connessione | Collegamento a vite |
| Lunghezza di spelatura | 7 mm |
| Coppia | 0,5 Nm ... 0,6 Nm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C (Misurazione della bobina) |
|---|---|
| -20 °C ... 70 °C (campo di Misura del trasduttore) | |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C (Misurazione della bobina) |
| -25 °C ... 85 °C (campo di Misura del trasduttore) | |
| Altitudine massima | < 2000 m |
| Di misura a bobina grado di protezione | Grado di protezione IP67 (non valutata da UL) |
| Di misura trasduttore grado di protezione | IP20 |
Norme e Regolamenti
| Norme/regolamenti | IEC 61010-1 |
|---|---|
| IEC 61010-2-032 | |
| Isolamento | doppio isolamento |
| Grado di inquinamento | Due |
| Categoria di sovratensione | III 1000 V, per il conduttore di neutro) |
| IV 600 V, per il conduttore di neutro) |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 5.1Venti sette millioni due cento dieci mila nove centoeCl@ss 6.0Venti sette millioni due cento dieci mila nove centoeCl@ss 7.0Venti sette millioni due cento dieci mila nove cento dueeCl@ss 8.0Venti sette millioni due cento dieci mila nove cento dueeCl@ss 9.0Venti sette millioni due cento dieci mila nove cento due
| Caratteristica | Valore |
|---|---|
| versione (EF000010) | altro |
| corrente nominale primaria (EF007405) | 4000 A |
| potenza apparente nominale secondaria (EF007470) | 1.25 VA |
| tarato (EF008836) | No |
| con protezione dal contatto (EF008186) | No |
| fissaggio a scatto (EF007462) | No |
| con guida in rame (EF007380) | No |
