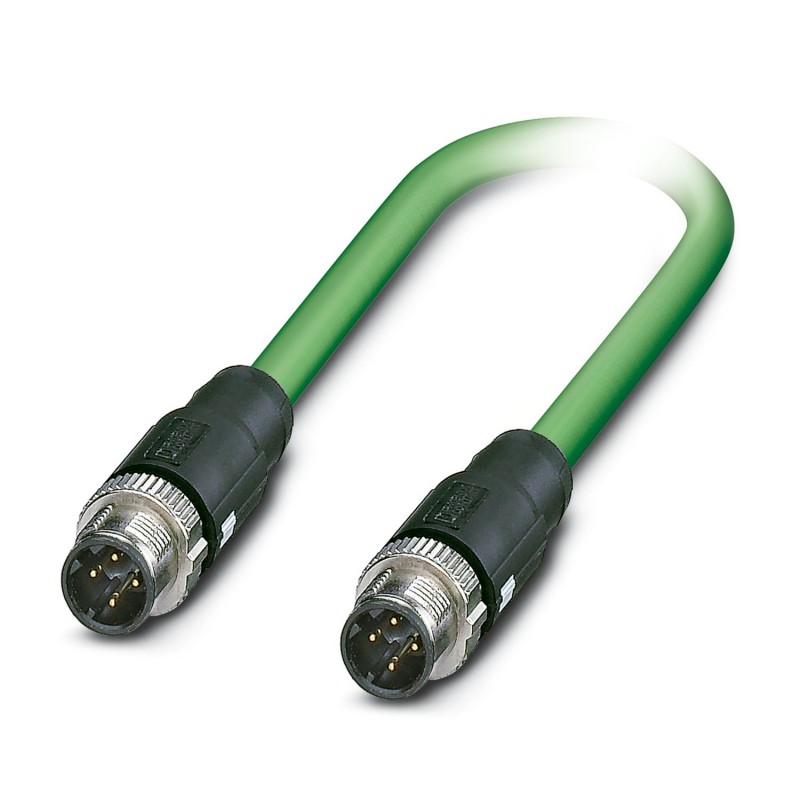

NBC-MSD/100,0-93B/MSD SCO 1418256 PHOENIX CONTACT Cabo de rede NBC-MSD/100,0-93B/MSD SCO 1418256
NBC-MSD/100,0-93B/MSD SCO
1418256
PHOENIX_CONTACT
5
Cabo de rede - NBC-MSD/100,0-93B/MSD SCO - 1418256
Cabo de rede, PROFINET CAT5 (100 MBit/s), 4 polos, PVC/PVC, verde RAL 6018, blindado, conector reto M12 SPEEDCON, codificação: D / IP67, para conector reto M12 SPEEDCON, codificação: D / IP67, comprimento do cabo: 100 m
Cabos, sensores e atuadores
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Cabo de rede, PROFINET CAT5 (100 MBit/s), 4-pólos, PVC/PVC, verde RAL 6018, blindagem, Conector em linha reta M12 SPEEDCON / IP67, codificação: D, Conector em linha reta M12 SPEEDCON / IP67, codificação: D, comprimento do cabo: 100 m
Dados comerciais
| Chave de encomenda | Milhão, quatrocentos e dezoito mil, duzentos e cinqüenta e seis |
|---|---|
| Unidade de embalagem | 1 pcs |
| Chave de venda | BF1CJN - |
| EAN | 4055626135908 |
| Peso por unidade (sem incluir a embalagem) | 6.970,900 g |
| Número de taxa pautal | Oitenta e cinco milhões quatrocentos e quarenta e quatro mil, duzentos e noventa |
Medidas
| Comprimento do cabo | 100 m |
|---|
Condições ambientais
| Temperatura ambiente (serviço) | -25 °C ... 90 °C (Conector M12) |
|---|
Dados gerais
| Observação | Este produto está em conformidade com a directiva PROFINET Cabling Interconnection and Technology Guideline for PROFINET, Versão 2.00, Order Não: 2.252, capítulo 8.2 Connectors for Outside Environment (Balanced cabling) |
|---|---|
| Corrente de dimensionamento a 40 °C | 4 A |
| Tensão de dimensionamento | 48 V AC |
| 60 V DC | |
| Número de pólos | Quatro |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Normas/especificações | Conector de encaixe M12 IEC 61076-2-101 |
| Material de contato | CuSn |
| Material suporte de contatos | TPU GF |
| Material superfície do contato | Ni/Au |
Valores nominais cabeça 1
| Construção cabeçalho | Conector em linha reta M12 SPEEDCON / IP67 |
|---|---|
| Número de pólos (cara de plugue) | Quatro |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Área contactos) | |
| PA (Suporte de contatos) | |
| TPU, pouco inflamável, auto-extinguir (Corpo de aderência) | |
| Fundição injectada de zinco niquelada (Ligação por parafuso) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Ciclos de tomada | ≥ 100 |
| Binário de aperto | 0,4 Nm |
| Temperatura ambiente (serviço) | -25 °C ... 90 °C |
Valores nominais cabeça 2
| Construção cabeçalho | Conector em linha reta M12 SPEEDCON / IP67 |
|---|---|
| Número de pólos (cara de plugue) | Quatro |
| Codificação | D (Dados) |
| Cor | preto |
| Material (componentes) | CuSn (Contato) |
| Ni/Au (Área contactos) | |
| PA (Suporte de contatos) | |
| TPU, pouco inflamável, auto-extinguir (Corpo de aderência) | |
| Fundição injectada de zinco niquelada (Ligação por parafuso) | |
| Resistência de isolamento | ≥ 100 MΩ |
| Ciclos de tomada | ≥ 100 |
| Binário de aperto | 0,4 Nm |
| Temperatura ambiente (serviço) | -25 °C ... 90 °C |
Normas e especificações
| Denominação de norma | Conector de encaixe M12 |
|---|---|
| Normas/especificações | IEC 61076-2-101 |
Cabo
| Tipo do cabo | PROFINET PVC flexível CAT5 |
|---|---|
| Tipo de cabo (abreviatura) | 93B |
| UL AWM Estilo | Vinte e um mil seiscentos e noventa e quatro |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construção do cabo | 1x4xAWG22/7; SF/TQ |
| Seção de condutor | 4x 0,34 mm2 |
| Linha de sinais AWG | Veintidos |
| Construção do condutor cabo de sinais | 7x 0,25 mm |
| Diâmetro dos condutores, isolamento incluído | 1,55 mm |
| Cores de motorista | Branco, amarelo, azul, laranja |
| Fiação total | Cuadretes em estrela |
| Proteções | Lâmina com bainha de alumínio, malha de fios de cobre estanhados |
| Tampa visual de ecrã | 85 % |
| Invólucro exterior, cor | verde RAL 6018 |
| Espessura de parede do invólucro exterior | aprox. 0,9 mm |
| Diâmetro externo do cabo D | 6,5 mm ±0,2 mm |
| Raio de curvatura mínimo, colocado de forma fixa | 3 x D |
| Raio de curvatura mínimo, colocado de forma flexível | 7 x D |
| Peso do cabo | 67 kg/km |
| Invólucro exterior, material | PVC |
| Material do Invólucro interno | PVC |
| Material Isolamento do condutor | PE |
| Material Condutor | Condutor Cu estanhado |
| Resistência de isolamento | ≥ 500 MΩ*km |
| Resistência ao polimento | ≤ 120,00 Ω/km |
| Impedância própria | 100 Ω ±15 Ω (100 MHz) |
| Atenuação paradiafónica (NEXT) | 80 dB (com 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (com 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuação | 2,1 dB (com 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (com 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (100 MHz) | |
| Velocidade de sinais | 0,66 c |
| Tempo de trânsito de sinais | 5,3 ns/m |
| Impedância de transferência | ≤ 20,00 mΩ/m (10 MHz) |
| Tensão nominal Cabo | 600 V |
| Tensão de teste de Motorista/Condutor | 2000 V (50 Hz, 1 min.) |
| Tensão de teste de Motorista/Tela | 2000 V (50 Hz, 1 min.) |
| Resistência às chamas | de acordo com UL 1685 (CSA FT 4) |
| Resistência ao óleo | Resistente ao óleo com restrições |
| Outras resistências | resistente aos raios UV de acordo com UL 1581, seção 1200 |
| Temperatura ambiente (serviço) | -40 °C ... 70 °C (cabo, disposição fixa) |
| -40 °C ... 70 °C (cabo, disposição móvel) | |
| Temperatura ambiente (disposição) | -20 °C ... 60 °C |
| Temperatura (armazenamento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espaço de tempo para o uso previsto (EFUP): 50 anos |
| Você Encontrará informações sobre as substâncias perigosas para a declaração do fabricante na aba de "Downloads" |
Classificações
eCl@ss
| eCl@ss 5.1 | Vinte e sete milhões duzentos e cinqüenta mil e cem sete |
|---|---|
| eCl@ss 6.0 | Vinte e sete milhões duzentos e setenta e nove mil, duzentos e |
| eCl@ss 7.0 | Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoito |
| eCl@ss 8.0 | Vinte e sete milhões duzentos e setenta e nove mil duzentos e dezoito |
| eCl@ss 9.0 | Vinte e sete milhões, sessenta mil e trezentos e onze |
ETIM
| ETIM 5.0 | EC001855 |
|---|---|
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
UNSPSC
| 13.2 UNSPSC | Trinta e um milhão duzentos e cinqüenta e um mil quinhentos |
|---|
