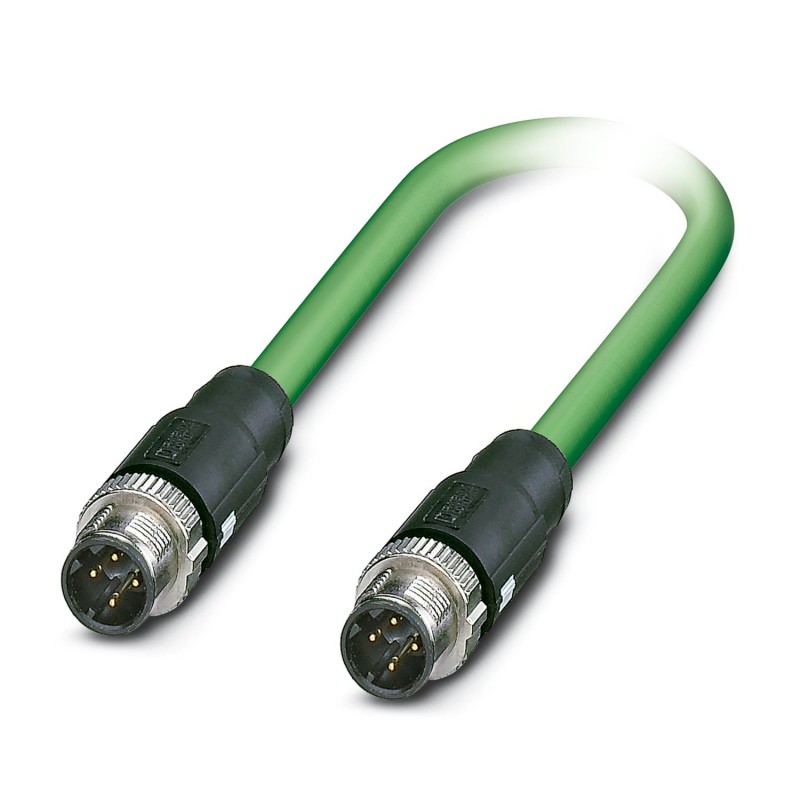

NBC-MSD/100,0-93B/MSD SCO 1418256 PHOENIX CONTACT Câble de réseau NBC-MSD/100,0-93B/MSD SCO 1418256
NBC-MSD/100,0-93B/MSD SCO
1418256
PHOENIX_CONTACT
5
Câble de réseau - NBC-MSD/100,0-93B/MSD SCO - 1418256
Câble réseau, PROFINET CAT5 (100 MBit/s), 4 pôles, PVC/PVC, vert RAL 6018, blindé, connecteur droit M12 SPEEDCON, codage : D / IP67, vers connecteur droit M12 SPEEDCON, codage : D / IP67, longueur du câble : 100 m
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Câble de réseau, PROFINET CAT5 (100 MBit/s), 4-pôles, PVC/PVC, vert RAL 6018, blindé, Plug droite M12 SPEEDCON / IP67, le codage: D, sur la Fiche droite M12 SPEEDCON / IP67, le codage: D, longueur du câble: 100 m
Données commerciales
| Ordre des clés | Un million quatre cent dix-huit mille deux cent cinquante-six |
|---|---|
| Unité d'emballage | 1 pcs |
| Vente clé | BF1CJN - |
| EAN | Quatre billions de cinquante-cinq milliards six cent vingt-six millions cent trente-cinq mille neuf cent huit |
| Unité de poids (hors emballage) | À 6 970,900 g |
| Numéro tarifaire tarif | Quatre-vingt-cinq millions quatre cent quarante-quatre mille deux cent quatre-vingt-dix |
Mesures
| Longueur de câble | 100 m |
|---|
Les conditions environnementales
| La température ambiante (service) | -25 °C ... 90 °C (Connecteur M12) |
|---|
Données générales
| L'Observation | Ce produit est conforme à la directive PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET Version 2.00, de l'Ordonnance No: certains 2,252, chapitre 8.2 de Connecteurs pour l'Environnement Extérieur (Équilibré de câblage) |
|---|---|
| Courant de dimensionnement à 40 °C | 4 À |
| La Tension de dimensionnement | 48 V AC |
| 60 V DC | |
| Nombre de pôles | Quatre |
| Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 MBit/s |
| Normes/spécifications | Connecteur M12 CEI 61076-2-101 |
| Matériau de contact | CuSn |
| Support matériel de contacts | TPU GF |
| Matériau surface de contact | Ni/Au |
Les valeurs nominales de la tête 1
| La Construction de l'en-tête | Connecteur droite M12 SPEEDCON / IP67 |
|---|---|
| Nombre de pôles (en face de la fiche) | Quatre |
| L'encodage | D (Data) |
| Couleur | noir |
| Matériel (composants) | CuSn (Contact) |
| Ni/Au (Surface de contact) | |
| PA (contacts de Support) | |
| TPU, faible inflammabilité, auto-extinguible (Corps de poignée) | |
| Die-cast le zinc, le nickel-Raccordement par vis) | |
| La résistance de l'isolation | ≥ 100 MΩ |
| Les Cycles de la fiche | ≥ 100 |
| Couple de serrage | 0,4 Nm |
| La température ambiante (service) | -25 °C ... 90 °C |
Les valeurs nominales 2 tête
| La Construction de l'en-tête | Connecteur droite M12 SPEEDCON / IP67 |
|---|---|
| Nombre de pôles (en face de la fiche) | Quatre |
| L'encodage | D (Data) |
| Couleur | noir |
| Matériel (composants) | CuSn (Contact) |
| Ni/Au (Surface de contact) | |
| PA (contacts de Support) | |
| TPU, faible inflammabilité, auto-extinguible (Corps de poignée) | |
| Die-cast le zinc, le nickel-Raccordement par vis) | |
| La résistance de l'isolation | ≥ 100 MΩ |
| Les Cycles de la fiche | ≥ 100 |
| Couple de serrage | 0,4 Nm |
| La température ambiante (service) | -25 °C ... 90 °C |
Normes et spécifications
| Nom de la norme | Connecteur M12 |
|---|---|
| Normes/spécifications | CEI 61076-2-101 |
Câble
| Type de câble | PROFINET PVC souple CAT5 |
|---|---|
| Type de câble (abréviation) | 93B |
| UL AWM Style | Vingt-et-un mille six cent quatre-vingt-quatorze |
| Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 MBit/s |
| EtherCAT®CAT5 (CEI 11801), 100 MBit/s | |
| La Construction de câble | 1x4xAWG22/7; SF/TQ |
| Section de conducteur | 4x 0,34 mm2 |
| Câble de Signal AWG | Vingt-deux |
| La Construction de la pilote du câble de signal | 7 x 0.25 mm |
| Diamètre des conducteurs, l'isolation inclus | 1,55 mm |
| Les couleurs du pilote | Blanc, jaune, bleu, orange |
| Câblage total | Fours étoiles |
| Blindage | Feuille bordée d'aluminium, maille de fils de cuivre étamé |
| Couvrir écran visuel | 85 % |
| Enveloppe extérieure, couleur | le vert RAL 6018 |
| L'épaisseur de la paroi extérieure wrap | env. 0,9 mm |
| Diamètre extérieur du câble D | 6.5 mm ±0,2 mm |
| Rayon de courbure minimal, placé de manière fixe | 3 x D |
| Rayon de courbure minimal, placé de manière flexible | 7 x D |
| Poids du câble | 67 kg/km |
| Enveloppe extérieure, matériau | PVC |
| Matériau d'Enveloppement de l'intérieur | PVC |
| Matériau Isolant conducteur | PE |
| Matériau Conducteur | Conducteur Cu étamé |
| La résistance de l'isolation | ≥ 500 MΩ*km |
| La résistance au polissage | ≤ 120,00 Ω/km |
| Impédance propre | 100 Ω ±15 Ω (à 100 MHz) |
| Atténuation paradiafónica (SUITE) | 80 dB (à 1 MHz) |
| 76 dB (à 4 MHz) | |
| 70 dB (à 10 MHz) | |
| 65 dB (16 MHz) | |
| 63 dB (à 20 MHz) | |
| 60 dB (à 31,25 MHz) | |
| 55 dB (62.5 MHz) | |
| 50 dB (à 100 MHz) | |
| Atténuation | 2,1 dB (à 1 MHz) |
| 4 dB (4 MHz) | |
| Jusqu'à 6,3 dB (à 10 MHz) | |
| 8 dB (16 MHz) | |
| 9 dB (à 20 MHz) | |
| 11,4 dB (ou de 31,25 MHz) | |
| 16,5 dB (62.5 MHz) | |
| À 21,3 dB (à 100 MHz) | |
| Signaux de vitesse | 0,66 c |
| Le temps de Transit des signaux | 5,3 ns/m |
| Impédance de transfert | ≤ 20,00 mΩ/m (à 10 MHz) |
| Tension nominale du Câble | 600 V |
| Tension d'essai de Chef d'orchestre/Chef d'orchestre | 2000 V (50 Hz, 1 min) |
| Tension d'essai Conducteur/Écran | 2000 V (50 Hz, 1 min) |
| Résistance à la flamme | conformément à la norme UL 1685 (CSA FT 4) |
| Résistance à l'huile | Résistante à l'huile, avec des restrictions |
| D'autres résistances | Résistant aux UV selon UL 1581, section 1200 |
| La température ambiante (service) | -40 °C ... 70 °C (câble fixe) |
| -40 °C ... 70 °C (câble, mobile disponible) | |
| La température de la pièce (disponible) | -20 °C ... 60 °C |
| Température ambiante (stockage / transport) | -50 °C ... 70 °C |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | L'espace de temps pour l'utilisation prévue (FEUP): 50 ans |
| Vous trouverez des informations sur les substances dangereuses dans la déclaration du fabricant dans l'onglet "Téléchargements" |
