NBC-MSD/100,0-93B/MSD SCO 1418256 PHOENIX CONTACT Netzwerkkabel NBC-MSD/100,0-93B/MSD SCO 1418256
NBC-MSD/100,0-93B/MSD SCO
1418256
PHOENIX_CONTACT
5
Netzwerkkabel - NBC-MSD/100,0-93B/MSD SCO - 1418256

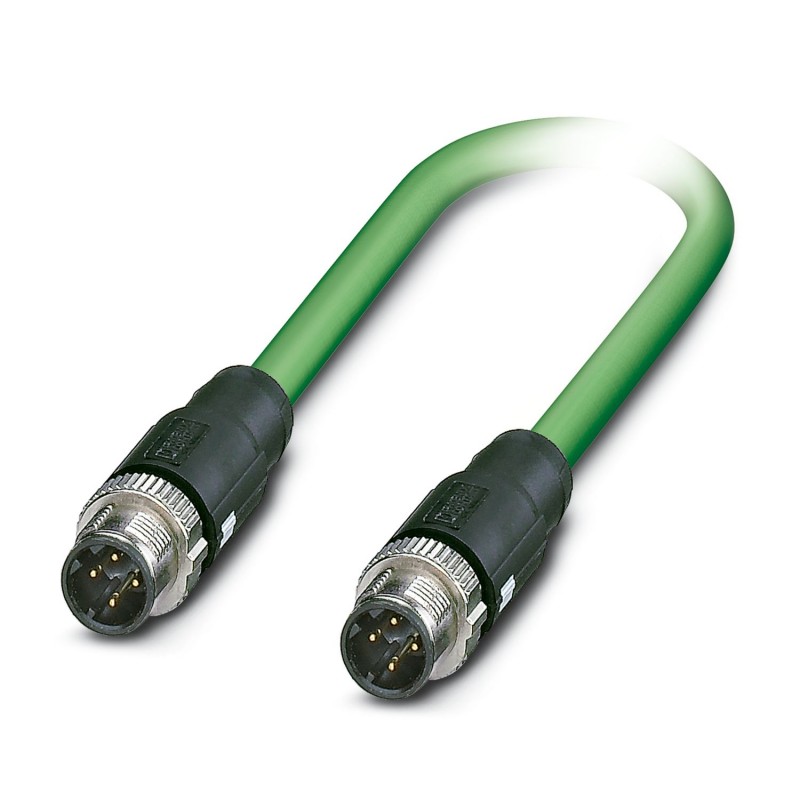

Netzwerkkabel, PROFINET CAT5 (100 MBit/s), 4-polig, PVC/PVC, grün RAL 6018, geschirmt, Stecker gerade M12 SPEEDCON, Kodierung: D / IP67, auf Stecker gerade M12 SPEEDCON, Kodierung: D / IP67, Kabellänge: 100 m
Sensorkabel und Aktoren
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Dieses Produkt entspricht der Richtlinie PROFINET Cabling and Interconnection Technology Guideline for PROFINET, Version 2.00, Order No: 2.252, Kapitel 8.2 Connectors for Outside Environment (Balanced cabling) |
| Produkttyp | Datenkabel konfektioniert |
| Anwendung | Standard |
| Sensorart | PROFINET |
| Polzahl | 4 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | D |
| Bussystem | PROFINET |
| Signalart/Kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Statusanzeige | nein |
| Statusanzeige vorhanden | Nein |
| Nennspannung UN | 48 V AC |
| 60 V DC | |
| Nennstrom IN | 4 A |
| Übertragungsmedium | Kupfer |
| Übertragungseigenschaften (Kategorie) | CAT5 (IEC 11801:2002) |
| Anschluss 1 | |
| Bauform | Stecker gerade M12 SPEEDCON / IP67 |
| Polzahl | 4 |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Anschluss 2 | |
| Bauform | Stecker gerade M12 SPEEDCON / IP67 |
| Polzahl | 4 |
| Verriegelungsart | SPEEDCON |
| Kodierungsart | D (Daten) |
| Farbe Griffkörper | schwarz |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktoberfläche) | |
| PA (Kontaktträger) | |
| TPU, schwer entflammbar, selbstverlöschend (Griffkörper) | |
| Zinkdruckguss, vernickelt (Verschraubung) | |
| Steckzyklen | ≥ 100 |
| Isolationswiderstand | ≥ 100 MΩ |
| Anzugsdrehmoment | 0,4 Nm |
| Schutzart | IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C |
| Leitungslänge | 100 m |
| PROFINET PVC flexibel CAT5 [93B] | |
| Maßzeichnung |  |
| Leitungsgewicht | 67 kg/km |
| UL AWM Style | 21694 |
| Polzahl | 4 |
| Geschirmt | ja |
| Leitungstyp | PROFINET PVC flexibel CAT5 [93B] |
| Leiteraufbau | 1x4xAWG22/7, SF/TQ |
| Signallaufzeit | 5,3 ns/m |
| Signalgeschwindigkeit | 0,66 c |
| Leiteraufbau Signalleitung | 7x 0,25 mm |
| AWG Signalleitung | 22 |
| Leitungsquerschnitt | 4x 0,34 mm² |
| Aderdurchmesser inklusive Isolierung | 1,55 mm |
| Leitungsaußendurchmesser | 6,50 mm ±0,2 mm |
| Außenmantel, Material | PVC |
| Außenmantel, Farbe | grün RAL 6018 |
| Material Leiter | verzinnte Cu-Litze |
| Material Aderisolation | PE |
| Einzelader, Farbe | weiß, gelb, blau, orange |
| Wandstärke Außenmantel | ca. 0,90 mm |
| Gesamtverseilung | Sternvierer |
| Optische Schirmbedeckung | 85 % |
| Isolationswiderstand | ≥ 500 MΩ*km |
| Kopplungswiderstand | ≤ 20,00 mΩ/m (bei 10 MHz) |
| Schleifenwiderstand | ≤ 120,00 Ω/km |
| Wellenwiderstand | 100 Ω ±15 Ω (bei 100 MHz) |
| Nennspannung Kabel | 600 V |
| Prüfspannung Ader/Ader | 2000 V (50 Hz, 1 min.) |
| Prüfspannung Ader/Schirm | 2000,00 V (50 Hz, 1 min.) |
| Mindestbiegeradius, fest verlegt | 3 x D |
| Mindestbiegeradius, flexibel verlegt | 7 x D |
| Kleinster Biegeradius, fest verlegt | 20 mm |
| Kleinster Biegeradius, beweglich verlegt | 46 mm |
| Nahnebensprechdämpfung (NEXT) | 80 dB (bei 1 MHz) |
| 76 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (bei 16 MHz) | |
| 63 dB (bei 20 MHz) | |
| 60 dB (bei 31,25 MHz) | |
| 55 dB (bei 62,5 MHz) | |
| 50 dB (bei 100 MHz) | |
| Schirmdämpfung | 2,1 dB (bei 1 MHz) |
| 4 dB (bei 4 MHz) | |
| 6,3 dB (bei 10 MHz) | |
| 8 dB (bei 16 MHz) | |
| 9 dB (bei 20 MHz) | |
| 11,4 dB (bei 31,25 MHz) | |
| 16,5 dB (bei 62,5 MHz) | |
| 21,3 dB (bei 100 MHz) | |
| Flammwidrigkeit | nach UL 1685 (CSA FT 4) |
| Ölbeständigkeit | bedingt ölbeständig |
| Sonstige Beständigkeit | UV-beständig (nach UL 1581, Abschnitt 1200) |
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C (Kabel, feste Verlegung) |
| -40 °C ... 70 °C (Kabel, bewegliche Verlegung) | |
| Umgebungstemperatur (Verlegung) | -20 °C ... 60 °C |
| Umgebungsbedingungen | |
| Schutzart | IP65/IP67 |
| Umgebungstemperatur (Betrieb) | -25 °C ... 90 °C (M12-Steckverbinder) |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
