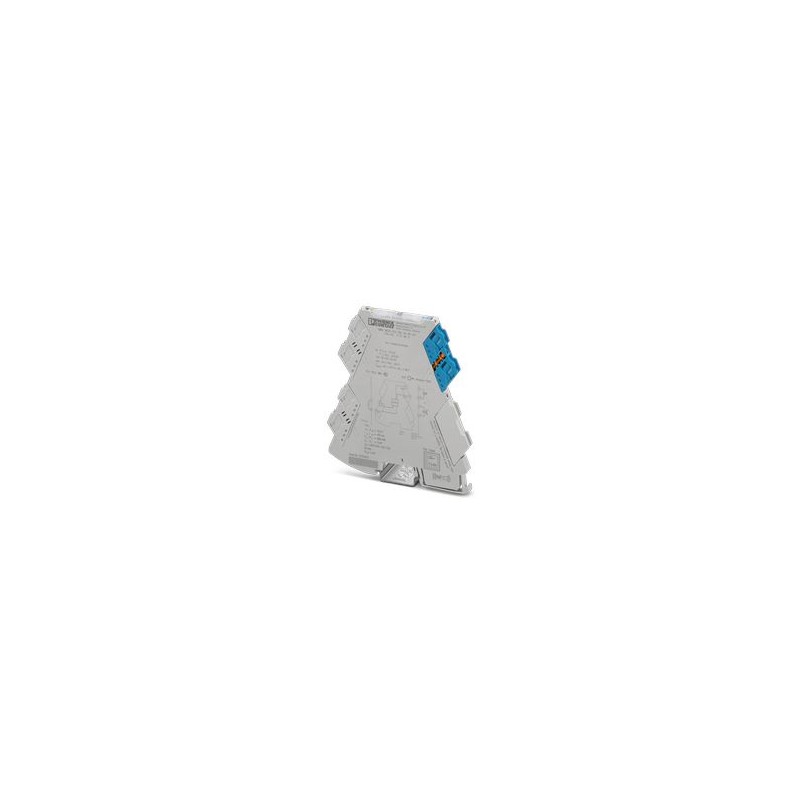

MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Bloco de controle Ex i-Valve para ativar válvulas solenoides.. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Bloco de controle Ex i-Valve para ativar válvulas solenoides..

MINI MCR-EX-SD-16-50-LP

1157869

PHOENIX_CONTACT

Bloco de controle Ex i-Valve para ativar válvulas solenoides com segurança intrínseca na zona Ex. tensão sem carga: 16 V DC, limitação de corrente: 50 mA, Configuração padrão, Alimentado por loop, Nível de integridade de segurança (SIL, IEC 61508): 3, Conexão a parafuso

Ex i, Bloco de controle de válvula para operar válvulas solenoides intrinsecamente seguras na zona Ex. Tensão sem carga: 16 V, limitação de corrente: 50 mA, alimentado por loop, Nível de integridade de segurança (SIL, IEC61508): 3, conexão de parafuso

Módulo de controle Ex i-Valve para controle de válvulas solenoides Ex i na zona Ex. tensão sem carga: 16 V DC, limitação de corrente: 50 mA, configuração padrão, alimentado por loop, nível de integridade de segurança (SIL, IEC 61508): 3, conexão a parafuso

Mais detalhes


Sensores > Amplificador de isolamento

Interface

Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT

Preço total: $405.51
Preço unitário: $405.51
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Dados técnicos
Recursos do item
Tipo de produtoMódulo de controle de válvula
Família de produtosMINI Analógico Pro
Características elétricas
Isolamento galvânico
Categoria de supervoltagemII (≤ 5000 m)
Grau de contaminação2 (≤ 5000 m)
Entrada/saída de isolamento galvânico IEC/EN 61010-1
Regras/ProvisõesIEC/EN 61010-1
Tensão de isolamento nominal300 VEff
Tensão de teste2,5 kV CA (50 Hz, 60 s)
IsolamentoIsolamento duplo/reforçado
IEC/EN 60079-11 entrada/saída de isolamento galvânico
Regras/ProvisõesIEC/EN 60079-11
Tensão de isolamento nominal265 VEff
IEC/EN 60079-7 entrada/saída de isolamento galvânico
Regras/ProvisõesIEC/EN 60079-7
Tensão de isolamento nominal251 VEff
Alimentação
Faixa de tensão de alimentaçãoAutoalimentado em um loop, sem necessidade de fonte de alimentação externa
entrada< 1,4 W
Dados de entrada
Sinal: Tensão
Número de Inscrições1
Sinal de entrada, tensão19,2 V CC... 30 V CC (24 V CC, -20 % ... +25 %)
Dados de saída
Sinal: Tensão
Número de saídas1
Tensão de saída≥ 10,7 VCC (50 mA)
Resistência de saída≥ 103 Ω (resistência interna Ro)
Limitação atual> 50 mA
Tempo de resposta< 50 ms
Tensão sem carga> 16 V DC
Resistente a curto-circuitosim
Dados de conexão
Seção transversal do condutor AWG(convertido de acordo com IEC)
LinkConexão de parafuso
Comprimento de extração10 mm
FioM3
Seção transversal do condutor rígido0,2 mm² ... 1,5 mm² (com lingueta)
0,14 mm² ... 2,5 mm² (sem pega)
Seção transversal flexível do condutor0,14 mm² ... 2,5 mm²
Seção transversal do condutor AWG24 ... 12 (flexível)
Apertar0,5 Nm ... 0.6 Nm
Dados EX
Instalação Ex (EPL)Gc
Div. 2
Circuitos Ex i (EPL)Ga
De
Mas
Div. 1
Dados Técnicos de Segurança
Estrangulamento interno máx.oinsignificante
Capacidade Interna Co11 nF
Tensão de saída Uou19,2 V
Corrente de saída Iou185 mA
Potência de saída Pou888 mW
Tensão máxima de segurança Um253 V CA
125 V DC
IIA (circuito de corrente única): Indutividade externa máx.ou/ Capacidade externa máxima Cou7 mH / 6,1 μF
IIB/IIIC (circuito de corrente única): Indutividade externa máx.ou/ Capacidade externa máxima Cou4 mH / 1,53 μF
IIC (circuito de corrente única): Indutividade externa máx.ou/ Capacidade externa máxima Cou0,8 mH / 240 nF
I (circuito de corrente única): Indutividade externa máx.ou/ Capacidade externa máxima Cou10 mH / 8,7 μF
Dimensões
largo6,2 milímetros
altura109,81 milímetros
profundidade119,2 milímetros
Condições ambientais e elétricas de vida
Condições ambientais
Grau de proteçãoIp20
Temperatura Ambiente (Operacional)-40 °C ... 70 °C
Temperatura Ambiente (Armazenamento/Transporte)-40 °C ... 85 °C
Umidade permitida (operação)5 % ... 95% (sem condensação)
Área de uso em alta altitude (IEC/EN 61010-1)
Faixa de Altura> 2000 m ... 3000 metros
Temperatura Ambiente (Operacional)-40 °C ... 63 °C
Tensão de isolamento nominal300 VEff(Entrada/Saída)
IsolamentoIsolamento duplo/reforçado
Área de uso em alta altitude (IEC/EN 61010-1)
Faixa de Altura> 3000 m ... 4000 metros
Temperatura Ambiente (Operacional)-40 °C ... 56 °C
Tensão de isolamento nominal300 VEff(Entrada/Saída)
IsolamentoIsolamento duplo/reforçado
Área de uso em alta altitude (IEC/EN 61010-1)
Faixa de Altura> 4000 m ... 5000 metros
Temperatura Ambiente (Operacional)-40 °C ... 49 °C
Tensão de isolamento nominal150 VEff(Entrada/Saída)
IsolamentoIsolamento duplo/reforçado
Área de uso em alta altitude (IEC/EN 60079-11)
Faixa de Altura> 2000 m ... 3000 metros
Temperatura Ambiente (Operacional)-40 °C ... 63 °C
Tensão máxima de segurança Um121 V CA
110 V DC
Tensão de isolamento nominal150 VEff(Entrada/Saída)
Área de uso em alta altitude (IEC/EN 60079-11)
Faixa de Altura> 3000 m ... 4000 metros
Temperatura Ambiente (Operacional)-40 °C ... 56 °C
Tensão máxima de segurança Um33 V CA / CC
Tensão de isolamento nominal60 VEff(Entrada/Saída)
Área de uso em alta altitude (IEC/EN 60079-11)
Faixa de Altura> 4000 m ... 5000 metros
Temperatura Ambiente (Operacional)-40 °C ... 49 °C
Tensão máxima de segurança Um33 V CA / CC
Tensão de isolamento nominal60 VEff(Entrada/Saída)
Gama de aplicações em grandes altitudes (IEC/EN 60079-7)
Faixa de Altura> 2000 m ... 3000 metros
Temperatura Ambiente (Operacional)-40 °C ... 63 °C
Tensão de isolamento nominal162 VEff(Entrada/Saída)
Gama de aplicações em grandes altitudes (IEC/EN 60079-7)
Faixa de Altura> 3000 m ... 4000 metros
Temperatura Ambiente (Operacional)-40 °C ... 56 °C
Tensão de isolamento nominal60 VEff(Entrada/Saída)
Gama de aplicações em grandes altitudes (IEC/EN 60079-7)
Faixa de Altura> 4000 m ... 5000 metros
Temperatura Ambiente (Operacional)-40 °C ... 49 °C
Tensão de isolamento nominal60 VEff(Entrada/Saída)
Aprovações
Ce
CertificadoConformidade CE
ATEX
marca II (1) G [ex ia Ga] CII
 II (1) D [Ex ia da] IIIC
 II 3 (1) G ex ec [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
CertificadoTÜV 21 ATEX 8651 X
IECEx
marca[Ex ia Ga] CII
[Ex ia da] IIIC
Ex ec [ia Ga] IIC T4 Gc
[Ex ia ma] O
CertificadoIECEx TUR 21,0043 X
UKCA Ex (UKEX)
marca II (1) G [ex ia Ga] CII
 II (1) D [Ex ia da] IIIC
 II 3 (1) G ex ec [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
CertificadoTÜV 21 UKEX 7021 X
CCC/China-Ex
marca[Ex ia Ga] CII
[Ex ia da] IIIC
Ex ec [ia Ga] IIC T4 Gc
Certificado2023122310116238
UL, EUA/Canadá
marcaUL 201-61010-2
Nível de integridade de segurança (SIL, IEC 61508)
marca3
Dados da EMC
Imunidade a perturbaçõesIEC/EN 61000-6-2
IEC/EN 61326-3-2
Compatibilidade eletromagnéticaTestado de acordo com as seguintes normas e requisitos: EN 61326-1 Uso em ambiente industrial, NAMUR NE 21
Emissão de ruídoIEC/EN 61000-6-4
Regulamentos e Requisitos
Padrão GB
Regras/ProvisõesGB/T 3836.1
GB/T 3836.3
GB/T 3836.4

ETIM for 1157869 Sensores (EC002653)
Característica Valor
Número de faixas de entrada -60 mV ... +60 mV (EF006927) 0
Número de faixas de entrada -100 mV ... +100 mV (EF006912) 0
Número de faixas de entrada -300 mV ... +300 mV (EF006920) 0
Número de faixas de entrada -500 mV ... +500 mV (EF006926) 0
Número de faixas de entrada -1 V ... +1 V (EF006906) 0
Número de faixas de entrada -2 V ... +2 V (EF006913) 0
Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) 0
Número de faixas de entrada -5 V ... +5 V (EF006923) 0
Número de faixas de entrada -10 V ... +10 V (EF006909) 0
Número de faixas de entrada -20 V ... +20 V (EF006917) 0
Número de faixas de entrada 0 mV ... 60 mV (EF006905) 0
Número de faixas de entrada 0 mV ... 100 mV (EF006893) 0
Número de faixas de entrada 0 mV ... 200 mV (EF006898) 0
Número de faixas de entrada 0 mV ... 300 mV (EF006901) 0
Número de faixas de entrada 0 mV ... 500 mV (EF006904) 0
Número de faixas de entrada 0 V ... 1 V (EF006890) 0
Número de faixas de entrada 0 V ... 2 V (EF006894) 0
Número de faixas de entrada 0 V ... 2,5 V (EF006895) 0
Número de faixas de entrada 0 V ... 5 V (EF006903) 0
Número de faixas de entrada 0 V ... 10 V (EF006892) 0
Número de faixas de entrada 0 V ... 20 V (EF006897) 0
Número de faixas de entrada 0 V ... 24 V (EF006899) 0
Número de faixas de entrada 0 V ... 30 V (EF006900) 0
Número de faixas de entrada 1 V ... 5 V (EF006907) 0
Número de faixas de entrada 2 V ... 10 V (EF006914) 0
Número de faixas de entrada +5 V ... -5 V (EF006889) 0
Número de faixas de entrada +10 V ... -10 V (EF006888) 0
Número de faixas de entrada 5 V ... 0 V (EF006924) 0
Número de faixas de entrada 5 V ... 1 V (EF006925) 0
Número de faixas de entrada 10 V ... 0 V (EF006910) 0
Número de faixas de entrada 10 V ... 2 V (EF006911) 0
Número de faixas de entrada 0 mA ... 5 mA (EF006902) 0
Número de faixas de entrada 0 mA ... 10 mA (EF006891) 0
Número de faixas de entrada 0 mA ... 20 mA (EF006896) 0
Número de faixas de entrada 4 mA ... 20 mA (EF006921) 0
Número de faixas de entrada -5 mA ... +5 mA (EF006922) 0
Número de faixas de entrada -10 mA ... +10 mA (EF006908) 0
Número de faixas de entrada -20 mA ... +20 mA (EF006916) 0
Número de faixas de entrada 20 mA ... 0 mA (EF006918) 0
Número de faixas de entrada 20 mA ... 4 mA (EF006919) 0
Número de faixas de saída -60 mV ... +60 mV (EF006880) 0
Número de faixas de saída -100 mV ... +100 mV (EF006865) 0
Número de faixas de saída -300 mV ... +300 mV (EF006873) 0
Número de faixas de saída -500 mV ... +500 mV (EF006879) 0
Número de faixas de saída -1 V ... +1 V (EF006859) 0
Número de faixas de saída -2 V ... +2 V (EF006866) 0
Número de faixas de saída -2,5 V ... +2,5 V (EF006868) 0
Número de faixas de saída -5 V ... +5 V (EF006876) 0
Número de faixas de saída -10 V ... +10 V (EF006862) 0
Número de faixas de saída -20 V ... +20 V (EF006870) 0
Número de faixas de saída 0 mV ... 60 mV (EF006858) 0
Número de faixas de saída 0 mV ... 100 mV (EF006846) 0
Número de faixas de saída 0 mV ... 200 mV (EF006851) 0
Número de faixas de saída 0 mV ... 300 mV (EF006854) 0
Número de faixas de saída 0 mV ... 500 mV (EF006857) 0
Número de faixas de saída 0 V ... 1 V (EF006843) 0
Número de faixas de saída 0 V ... 2 V (EF006847) 0
Número de faixas de saída 0 V ... 2,5 V (EF006848) 0
Número de faixas de saída 0 V ... 5 V (EF006856) 0
Número de faixas de saída 0 V ... 10 V (EF006845) 0
Número de faixas de saída 0 V ... 20 V (EF006850) 0
Número de faixas de saída 0 V ... 24 V (EF006852) 0
Número de faixas de saída 0 V ... 30 V (EF006853) 0
Número de faixas de saída 1 V ... 5 V (EF006860) 0
Número de faixas de saída 2 V ... 10 V (EF006867) 0
Número de faixas de saída +5 V ... -5 V (EF006842) 0
Número de faixas de saída +10 V ... -10 V (EF006841) 0
Número de faixas de saída 5 V ... 0 V (EF006877) 0
Número de faixas de saída 5 V ... 1 V (EF006878) 0
Número de faixas de saída 10 V ... 0 V (EF006863) 0
Número de faixas de saída 10 V ... 2 V (EF006864) 0
Número de faixas de saída 0 mA ... 5 mA (EF006855) 0
Número de faixas de saída 0 mA ... 10 mA (EF006844) 0
Número de faixas de saída 0 mA ... 20 mA (EF006849) 0
Número de faixas de saída 4 mA ... 20 mA (EF006874) 0
Número de faixas de saída -5 mA ... +5 mA (EF006875) 0
Número de faixas de saída -10 mA ... +10 mA (EF006861) 0
Número de faixas de saída -20 mA ... +20 mA (EF006869) 0
Número de faixas de saída 20 mA ... 0 mA (EF006871) 0
Número de faixas de saída 20 mA ... 4 mA (EF006872) 0
Saída de mensagem de mau funcionamento (EF007499) Não
Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) Não
Altura (EF000040) 109.81 mm
Largura (EF000008) 6.2 mm
Profundidade (EF000049) 119.2 mm
Consumo (potência em VA) (EF000346) 1.4 W
Temperatura de operação (EF002393) -40 °C
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Método de montagem (EF000003) Calha de suporte com montagem de encaixe
Grau de proteção (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf 29 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
