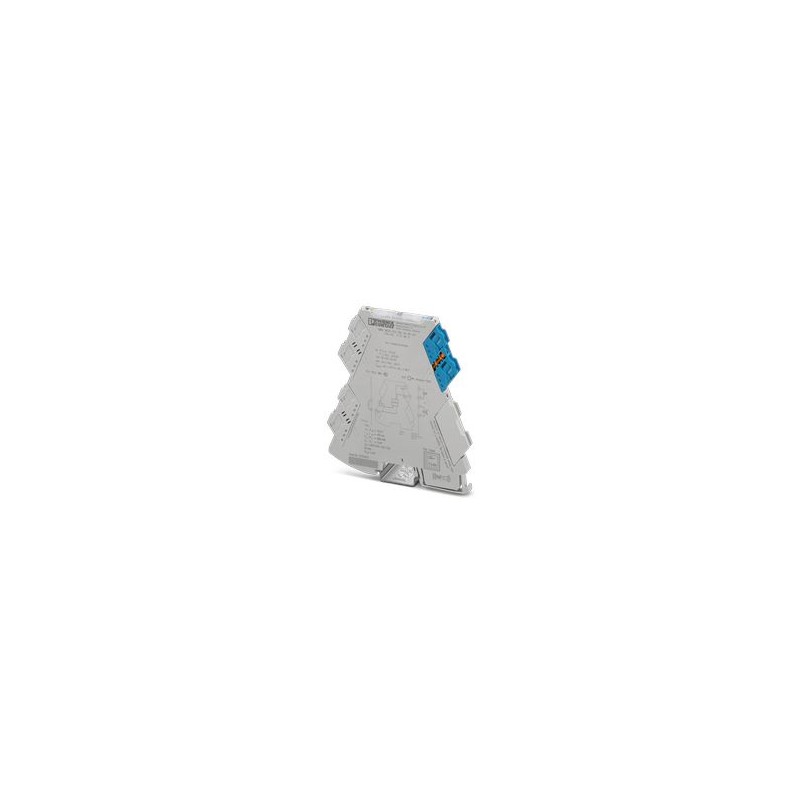

MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválvu..

Name: MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar electroválvu..
Brand: PHOENIX_CONTACT
SKU: PHO1157869
Price: 336.66 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Referencia: MINI MCR-EX-SD-16-50-LP

Código: 1157869

Fabricante: PHOENIX_CONTACT

Descripción:

Ex i-Bloque de control de válvulas para activar electroválvulas con seguridad intrínseca en la zona Ex. tensión en vacío: 16 V DC, limitación de corriente: 50 mA, Configuración estándar, Loop-powered, Safety Integrity Level (SIL, IEC 61508): 3, Conexión por tornillo

Módulo de control Ex i-Valve para el control de electroválvulas Ex i en la zona Ex. voltaje en vacío: 16 V DC, limitación de corriente: 50 mA, configuración estándar, alimentado por bucle, nivel de integridad de seguridad (SIL, IEC 61508): 3, conexión por tornillo

Más detalles

Categorias:
Sensores > Amplificador de aislamiento

Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Garantía, reparación y devolución.

Precio total: $411.42

Precio unitario: $411.42

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Descuentos adicionales para clientes registrados. Regístrese y los precios se actualizarán automáticamente.

Calcule su precio por cantidad

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Productos vistos

Más vendidos

▲

Más Información

▲

Datos técnicos

Características del artículo

Tipo de producto	Módulo de control de válvulas
Familia de productos	MINI Analog Pro

Características eléctricas

Aislamiento galvánico
Categoría de sobretensión	II (≤ 5000 m)
Grado de contaminación	2 (≤ 5000 m)
Entrada/salida de aislamiento galvánico IEC/EN 61010-1
Normas/Disposiciones	IEC/EN 61010-1
Tensión nominal de aislamiento	300 V_Eff
Voltaje de prueba	2,5 kV CA (50 Hz, 60 s)
Aislamiento	Aislamiento doble/reforzado
Entrada/salida de aislamiento galvánico IEC/EN 60079-11
Normas/Disposiciones	IEC/EN 60079-11
Tensión nominal de aislamiento	265 V_Eff
Entrada/salida de aislamiento galvánico IEC/EN 60079-7
Normas/Disposiciones	IEC/EN 60079-7
Tensión nominal de aislamiento	251 V_Eff
Alimentación
Rango de tensión de alimentación	Autoalimentado en un bucle, no requiere fuente de alimentación externa
Entrada	< 1,4 W

Datos de entrada

Señal: Voltaje
Número de entradas	1
Señal de entrada, voltaje	19,2 V CC ... 30 V CC (24 V CC, -20 % ... +25 %)

Datos de salida

Señal: Voltaje
Número de salidas	1
Voltaje de salida	≥ 10,7 V CC (50 mA)
Resistencia de salida	≥ 103 Ω (resistencia interna R_el)
Limitación de corriente	> 50 mA
Tiempo de respuesta	< 50 ms
Voltaje sin carga	> 16 V CC
Resistente a cortocircuitos	Sí

Datos de conexión

Sección transversal del conductor AWG	(convertido según IEC)
Enlace	Conexión de tornillo
Longitud de extracción	10 milímetros
Hilo	M3
Sección transversal del conductor rígido	0,2 mm² ... 1,5 mm² (con lengüeta)
Sección transversal del conductor rígido		0,14 mm² ... 2,5 mm² (sin asa)
Sección transversal flexible del conductor	0,14 mm² ... 2,5 mm²
Sección transversal del conductor AWG	24 ... 12 (flexible)
Apriete	0,5 Nm ... 0,6 Nm

Datos EX

Ex Instalación (EPL)	Gc
Ex Instalación (EPL)		Div. 2
Circuitos Ex i (EPL)	Ga
		De
		Pero
		Div. 1
Datos técnicos de seguridad
Estrangulador interno máx. L_el	insignificante
Capacidad interna máx. C_el	11 nF
Tensión de salida máx. U_o	19,2 V
Corriente de salida máx. I_o	185 mA
Potencia de salida máx. P_o	888 mW
Tensión máxima de seguridad U_M	253 V CA
Tensión máxima de seguridad U_M		125 V CC
IIA (circuito de corriente simple): inductividad externa máx. L_o/ Capacidad externa máx. C_o	7 mH / 6,1 μF
IIB/IIIC (circuito de corriente simple): Inductividad externa máx. L_o/ Capacidad externa máx. C_o	4 mH / 1,53 μF
IIC (circuito de corriente simple): inductividad externa máx. L_o/ Capacidad externa máx. C_o	0,8 mH / 240 nF
I (circuito de corriente simple): Inductividad externa máx. L_o/ Capacidad externa máx. C_o	10 mH / 8,7 μF

Dimensiones

Ancho	6,2 milímetros
altura	109,81 milímetros
profundidad	119,2 milímetros

Condiciones de vida ambientales y eléctricas

Condiciones ambientales
Grado de protección	Ip20
Temperatura ambiente (en funcionamiento)	-40 °C ... 70 °C
Temperatura ambiente (almacenamiento/transporte)	-40 °C ... 85 °C
Humedad admisible (funcionamiento)	5 % ... 95 % (sin condensación)
Área de uso a gran altitud (IEC/EN 61010-1)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 63 °C
Tensión nominal de aislamiento	300 V_Eff(Entrada/Salida)
Aislamiento	Aislamiento doble/reforzado
Área de uso a gran altitud (IEC/EN 61010-1)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 56 °C
Tensión nominal de aislamiento	300 V_Eff(Entrada/Salida)
Aislamiento	Aislamiento doble/reforzado
Área de uso a gran altitud (IEC/EN 61010-1)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 49 °C
Tensión nominal de aislamiento	150 V_Eff(Entrada/Salida)
Aislamiento	Aislamiento doble/reforzado
Área de uso a gran altitud (IEC/EN 60079-11)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 63 °C
Tensión máxima de seguridad U_M	121 V CA
Tensión máxima de seguridad U_M		110 V CC
Tensión nominal de aislamiento	150 V_Eff(Entrada/Salida)
Área de uso a gran altitud (IEC/EN 60079-11)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 56 °C
Tensión máxima de seguridad U_M	33 V CA/CC
Tensión nominal de aislamiento	60 V_Eff(Entrada/Salida)
Área de uso a gran altitud (IEC/EN 60079-11)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 49 °C
Tensión máxima de seguridad U_M	33 V CA/CC
Tensión nominal de aislamiento	60 V_Eff(Entrada/Salida)
Gama de aplicaciones a gran altitud (IEC/EN 60079-7)
Rango de altura	> 2000 m ... 3000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 63 °C
Tensión nominal de aislamiento	162 V_Eff(Entrada/Salida)
Gama de aplicaciones a gran altitud (IEC/EN 60079-7)
Rango de altura	> 3000 m ... 4000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 56 °C
Tensión nominal de aislamiento	60 V_Eff(Entrada/Salida)
Gama de aplicaciones a gran altitud (IEC/EN 60079-7)
Rango de altura	> 4000 m ... 5000 m
Temperatura ambiente (en funcionamiento)	-40 °C ... 49 °C
Tensión nominal de aislamiento	60 V_Eff(Entrada/Salida)

Aprobaciones

EC
Certificado	Cumplimiento CE
ATEX
Marca	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia da] IIIC
		 II 3 (1) G ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 ATEX 8651 X
IECEx
Marca	[Ex ia Ga] CII
		[Ex ia da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia ma] El
Certificado	IECEx TUR 21.0043 X
UKCA Ex (UKEX)
Marca	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia da] IIIC
		 II 3 (1) G ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificado	TÜV 21 UKEX 7021 X
CCC / China-Ex
Marca	[Ex ia Ga] CII
		[Ex ia da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificado	2023122310116238
UL, EE. UU. / Canadá
Marca	UL 61010-2-201
Nivel de integridad de seguridad (SIL, IEC 61508)
Marca	3

Datos de EMC

Inmunidad a las perturbaciones	IEC/EN 61000-6-2
Inmunidad a las perturbaciones		IEC/EN 61326-3-2
Compatibilidad electromagnética	Probado de acuerdo con las siguientes normas y requisitos: EN 61326-1 Uso en un entorno industrial, NAMUR NE 21
Emisión de ruido	IEC/EN 61000-6-4

Normativa y requisitos

GB Estándar
Normas/Disposiciones	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

ETIM for 1157869 Sensores (EC002653)
Característica	Valor
Número de rangos de entrada -60 mV ... +60 mV (EF006927)	0
Número de rangos de entrada -100 mV ... +100 mV (EF006912)	0
Número de rangos de entrada -300 mV ... +300 mV (EF006920)	0
Número de rangos de entrada -500 mV ... +500 mV (EF006926)	0
Número de rangos de entrada -1 V ... +1 V (EF006906)	0
Número de rangos de entrada -2 V ... +2 V (EF006913)	0
Número de rangos de entrada -2,5 V ... +2,5 V (EF006915)	0
Número de rangos de entrada -5 V ... +5 V (EF006923)	0
Número de rangos de entrada -10 V ... +10 V (EF006909)	0
Número de rangos de entrada -20 V ... +20 V (EF006917)	0
Número de rangos de entrada 0 mV ... 60 mV (EF006905)	0
Número de rangos de entrada 0 mV ... 100 mV (EF006893)	0
Número de rangos de entrada 0 mV ... 200 mV (EF006898)	0
Número de rangos de entrada 0 mV ... 300 mV (EF006901)	0
Número de rangos de entrada 0 mV ... 500 mV (EF006904)	0
Número de rangos de entrada 0 V ... 1 V (EF006890)	0
Número de rangos de entrada 0 V ... 2 V (EF006894)	0
Número de rangos de entrada 0 V ... 2,5 V (EF006895)	0
Número de rangos de entrada 0 V ... 5 V (EF006903)	0
Número de rangos de entrada 0 V ... 10 V (EF006892)	0
Número de rangos de entrada 0 V ... 20 V (EF006897)	0
Número de rangos de entrada 0 V ... 24 V (EF006899)	0
Número de rangos de entrada 0 V ... 30 V (EF006900)	0
Número de rangos de entrada 1 V ... 5 V (EF006907)	0
Número de rangos de entrada 2 V ... 10 V (EF006914)	0
Número de rangos de entrada +5 V ... -5 V (EF006889)	0
Número de rangos de entrada +10 V ... -10 V (EF006888)	0
Número de rangos de entrada 5 V ... 0 V (EF006924)	0
Número de rangos de entrada 5 V ... 1 V (EF006925)	0
Número de rangos de entrada 10 V ... 0 V (EF006910)	0
Número de rangos de entrada 10 V ... 2 V (EF006911)	0
Número de rangos de entrada 0 mA ... 5 mA (EF006902)	0
Número de rangos de entrada 0 mA ... 10 mA (EF006891)	0
Número de rangos de entrada 0 mA ... 20 mA (EF006896)	0
Número de rangos de entrada 4 mA ... 20 mA (EF006921)	0
Número de rangos de entrada -5 mA ... +5 mA (EF006922)	0
Número de rangos de entrada -10 mA ... +10 mA (EF006908)	0
Número de rangos de entrada -20 mA ... +20 mA (EF006916)	0
Número de rangos de entrada 20 mA ... 0 mA (EF006918)	0
Número de rangos de entrada 20 mA ... 4 mA (EF006919)	0
Número de rangos de salida -60 mA ... +60 mV (EF006880)	0
Número de rangos de salida -100 mA ... +100 mV (EF006865)	0
Número de rangos de salida -300 mA ... +300 mV (EF006873)	0
Número de rangos de salida -500 mA ... +500 mV (EF006879)	0
Número de rangos de salida -1 V ... +1 V (EF006859)	0
Número de rangos de salida -2 V ... +2 V (EF006866)	0
Número de rangos de salida -2,5 V ... +2,5 V (EF006868)	0
Número de rangos de salida -5 V ... +5 V (EF006876)	0
Número de rangos de salida -10 V ... +10 V (EF006862)	0
Número de rangos de salida -20 V ... +20 V (EF006870)	0
Número de rangos de salida 0 mA ... 60 mV (EF006858)	0
Número de rangos de salida 0 mA ... 100 mV (EF006846)	0
Número de rangos de salida 0 mA ... 200 mV (EF006851)	0
Número de rangos de salida 0 mA ... 300 mV (EF006854)	0
Número de rangos de salida 0 mA ... 500 mV (EF006857)	0
Número de rangos de salida 0 V ... 1 V (EF006843)	0
Número de rangos de salida 0 V ... 2 V (EF006847)	0
Número de rangos de salida 0 V ... 2,5 V (EF006848)	0
Número de rangos de salida 0 V ... 5 V (EF006856)	0
Número de rangos de salida 0 V ... 10 V (EF006845)	0
Número de rangos de salida 0 V ... 20 V (EF006850)	0
Número de rangos de salida 0 V ... 24 V (EF006852)	0
Número de rangos de salida 0 V ... 30 V (EF006853)	0
Número de rangos de salida 1 V ... 5 V (EF006860)	0
Número de rangos de salida 2 V ... 10 V (EF006867)	0
Número de rangos de salida +5 V ... -5 V (EF006842)	0
Número de rangos de salida +10 V ... -10 V (EF006841)	0
Número de rangos de salida 5 V ... 0 V (EF006877)	0
Número de rangos de salida 5 V ... 1 V (EF006878)	0
Número de rangos de salida 10 V ... 0 V (EF006863)	0
Número de rangos de salida 10 V ... 2 V (EF006864)	0
Número de rangos de salida 0 mA ... 5 mA (EF006855)	0
Número de rangos de salida 0 mA ... 10 mA (EF006844)	0
Número de rangos de salida 0 mA ... 20 mA (EF006849)	0
Número de rangos de salida 4 mA ... 20 mA (EF006874)	0
Número de rangos de salida -5 mA ... +5 mA (EF006875)	0
Número de rangos de salida -10 mA ... +10 mA (EF006861)	0
Número de rangos de salida -20 mA ... +20 mA (EF006869)	0
Número de rangos de salida 20 mA ... 0 mA (EF006871)	0
Número de rangos de salida 20 mA ... 4 mA (EF006872)	0
Salida de mensaje de fallo (EF007499)	No
Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112)	No
Altura (EF000040)	109.81 mm
Anchura (EF000008)	6.2 mm
Profundidad (EF000049)	119.2 mm
Consumo de energía (EF000346)	1.4 W
Temperatura de operatividad (EF002393)	-40 °C
Ejecución de la conexión eléctrica (EF003961)	Conexión roscada
Método de montaje (EF000003)	Carril de montaje rápido
Grado de protección (IP) (EF005474)	IP20

Datasheet - PDF

▲

Título:	Tamaño:	Tipo:
PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf	9 Mbytes
PDF CATÁLOGO RELES PHOENIX ES.pdf	6 Mbytes

Opiniones: (0) ▲

Ningún comentario por el momento.

Añadir comentario

Añadir comentario

ocultar

Valoración:
Nombre:
Email:
Título:
Opinión:
¿Recomienda la compra de este producto? Sí No

	Añadir comentario

Últimas Opiniones de Nuestros Clientes

Todas las valoraciones que recibimos de los artículos que ofrecemos son reales y están verificadas. Un pequeño gesto, pero de mucho valor. Por eso, te agradecemos ese minuto que inviertes en dejarnos tu opinión y calificación sobre los productos, porque nos ayuda a seguir mejorando y a ofrecerte un servicio de todavía mayor calidad.

5 / 5 merci beaucoup

— sotitradim 29/11/2025
Valoración del cliente:

Producto: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 04/10/2025
Valoración del cliente:

Producto: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 18/09/2025
Valoración del cliente:

Producto: 31295 WÖHNER Portafusible Class CC 1p, 3
5 / 5 Usefull product

— B rahul 18/09/2025
Valoración del cliente:

Producto: 2CSF202004R1250 ABB Int.dif.FH202AC-25/0,03 2
