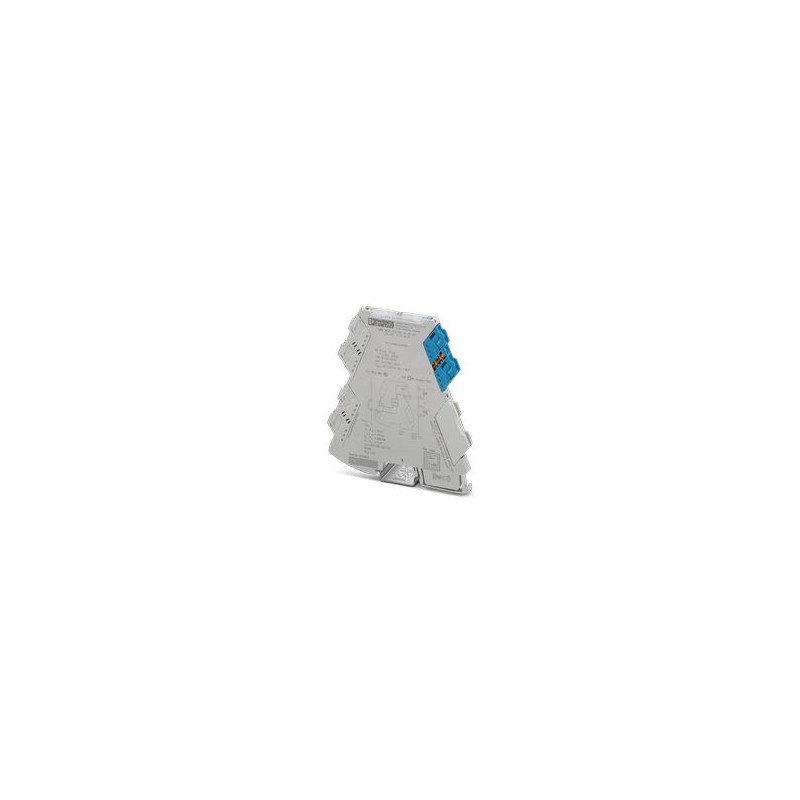

MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Bloc de commande Ex i-Valve pour activer les électrovannes à..

Name: MINI MCR-EX-SD-16-50-LP 1157869 PHOENIX CONTACT Bloc de commande Ex i-Valve pour activer les électrovannes à..
Brand: PHOENIX_CONTACT
SKU: PHO1157869
Price: 336.66 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Référence MINI MCR-EX-SD-16-50-LP

Code 1157869

Fabricant: PHOENIX_CONTACT

Description:

Bloc de commande Ex i-Valve pour activer les électrovannes à sécurité intrinsèque dans la zone Ex. tension à vide : 16 V DC, limitation de courant : 50 mA, Configuration standard, alimentation en boucle, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, Connexion à vis

Ex i, Bloc de commande de vanne pour l’utilisation d’électrovannes à sécurité intrinsèque dans la zone Ex. Tension à vide : 16 V, Limitation de courant : 50 mA, Alimentation par boucle, Niveau d’intégrité de sécurité (SIL, IEC61508) : 3, Raccord vissé

Module de commande Ex i-Valve pour le contrôle des électrovannes Ex i dans la zone Ex. tension à vide : 16 V DC, limitation de courant : 50 mA, Configuration standard, alimentation en boucle, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, raccord à vis

Plus de détails

Catégories:
Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Garantie, réparation et dévolution.

Prix total: $410.46

Prix unitaire: $410.46

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Remises supplémentaires pour les clients enregistrés. Inscrivez-vous et les prix seront mis à jour.

Calculer le prix par quantité

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Produits consultés

Les plus vendus

▲

En savoir plus

▲

Fiche technique

Caractéristiques de l’article

Type de produit	Module de commande de vanne
Famille de produits	MINI Analogique Pro

Caractéristiques électriques

Isolation galvanique
Catégorie de surtension	II (≤ 5000 m)
Degré de pollution	2 (≤ 5000 m)
Isolation galvanique entrée/sortie IEC/EN 61010-1
Normes/dispositions	CEI/EN 61010-1
Tension d’isolation nominale	300 V_Eff
Tension d’essai	2,5 kV CA (50 Hz, 60 s)
Isolation	Isolation double/renforcée
Entrée/sortie d’isolation galvanique IEC/EN 60079-11
Normes/dispositions	IEC/EN 60079-11
Tension d’isolation nominale	265 V_Eff
Isolation galvanique entrée/sortie IEC/EN 60079-7
Normes/dispositions	CEI/EN 60079-7
Tension d’isolation nominale	251 V_Eff
Alimentation
Plage de tension d’alimentation	Auto-alimenté en boucle, aucune alimentation externe n’est nécessaire
Entrée	< 1,4 W

Données d’entrée

Signal : Tension
Nombre d’entrées	1
Signal d’entrée, tension	19,2 V CC ... 30 V DC (24 V DC, -20 % ... +25 %)

Données de sortie

Signal : Tension
Nombre de sorties	1
Tension de sortie	≥ 10,7 V CC (50 mA)
Résistance de sortie	≥ 103 Ω (résistance interne R_le)
Limitation du courant	> 50 mA
Temps de réponse	< 50 ms
Tension à vide	> 16 V CC
Résistant aux courts-circuits	oui

Données de connexion

Section du conducteur AWG	(converti selon IEC)
Lien	Connexion à vis
Longueur de décapage	10 mm
fil	M3
Section de conducteur rigide	0,2 mm² ... 1,5 mm² (avec patte)
Section de conducteur rigide		0,14 millimètre² ... 2,5 mm² (sans corne)
Section flexible du conducteur	0,14 mm² ... 2,5 mm²
Section du conducteur AWG	24 ... 12 (flexible)
Couple de serrage	0,5 Nm ... 0,6 Nm

Données EX

Installation Ex (EPL)	Gc
Installation Ex (EPL)		Div. 2
Circuits Ex i (EPL)	Ga
		De
		Mais
		Div. 1
Données techniques de sécurité
Starter interne max. L_le	négligeable
Capacité interne max. C_le	11 nF
Tension de sortie max. U_ou	19,2 V
Courant de sortie max. I_ou	185 mA
Puissance de sortie max. P_ou	888 mW
Tension de sécurité maximale U_M	253 V c.a.
Tension de sécurité maximale U_M		125 V CC
IIA (circuit à courant simple) : inductivité externe max. L_ou/ Capacité externe max. C_ou	7 mH / 6,1 μF
IIB/IIIC (circuit à courant simple) : Inductivité externe max. L_ou/ Capacité externe max. C_ou	4 mH / 1,53 μF
IIC (circuit à courant simple) : inductivité externe max. L_ou/ Capacité externe max. C_ou	0,8 mH / 240 nF
I (circuit de courant simple) : Inductivité externe max. L_ou/ Capacité externe max. C_ou	10 mH / 8,7 μF

taille

Largeur	6,2 mm
hauteur	109,81 millimètre
profondeur	119,2 millimètre

Conditions de vie environnementales et électriques

Conditions environnementales
Degré de protection	Ip20
Température ambiante (en fonctionnement)	-40 °C ... 70 °C
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité admissible (fonctionnement)	5 % ... 95 % (sans condensation)
Domaine d’utilisation à haute altitude (IEC/EN 61010-1)
Plage de hauteur	> 2000 m ... 3000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 63 °C
Tension d’isolation nominale	300 V_Eff(Entrée/Sortie)
Isolation	Isolation double/renforcée
Domaine d’utilisation à haute altitude (IEC/EN 61010-1)
Plage de hauteur	> 3000 m ... 4000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 56 °C
Tension d’isolation nominale	300 V_Eff(Entrée/Sortie)
Isolation	Isolation double/renforcée
Domaine d’utilisation à haute altitude (IEC/EN 61010-1)
Plage de hauteur	> 4000 m ... 5000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 49 °C
Tension d’isolation nominale	150 V_Eff(Entrée/Sortie)
Isolation	Isolation double/renforcée
Domaine d’utilisation à haute altitude (IEC/EN 60079-11)
Plage de hauteur	> 2000 m ... 3000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 63 °C
Tension de sécurité maximale U_M	121 V c.a.
Tension de sécurité maximale U_M		110 V CC
Tension d’isolation nominale	150 V_Eff(Entrée/Sortie)
Domaine d’utilisation à haute altitude (IEC/EN 60079-11)
Plage de hauteur	> 3000 m ... 4000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 56 °C
Tension de sécurité maximale U_M	33 V AC/DC
Tension d’isolation nominale	60 V_Eff(Entrée/Sortie)
Domaine d’utilisation à haute altitude (IEC/EN 60079-11)
Plage de hauteur	> 4000 m ... 5000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 49 °C
Tension de sécurité maximale U_M	33 V AC/DC
Tension d’isolation nominale	60 V_Eff(Entrée/Sortie)
Gamme d’applications à haute altitude (IEC/EN 60079-7)
Plage de hauteur	> 2000 m ... 3000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 63 °C
Tension d’isolation nominale	162 V_Eff(Entrée/Sortie)
Gamme d’applications à haute altitude (IEC/EN 60079-7)
Plage de hauteur	> 3000 m ... 4000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 56 °C
Tension d’isolation nominale	60 V_Eff(Entrée/Sortie)
Gamme d’applications à haute altitude (IEC/EN 60079-7)
Plage de hauteur	> 4000 m ... 5000 m d’altitude
Température ambiante (en fonctionnement)	-40 °C ... 49 °C
Tension d’isolation nominale	60 V_Eff(Entrée/Sortie)

Approbations

Ce
Certificat	Conformité CE
ATEX
Marquage	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificat	TÜV 21 ATEX 8651 X
IECEx
Marquage	[Ex ia Ga] L’IIC
		[Ex ia Da] L’IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] Le
Certificat	IECEx TUR 21.0043 X
UKCA Ex (UKEX)
Marquage	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificat	TÜV 21 UKEX 7021 X
CCC / Chine-Ex
Marquage	[Ex ia Ga] L’IIC
		[Ex ia Da] L’IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificat	2023122310116238
UL, États-Unis / Canada
Marquage	UL 61010-2-201
Niveau d’intégrité de sécurité (SIL, IEC 61508)
Marquage	3

Données EMC

Immunité aux perturbations	CEI/EN 61000-6-2
Immunité aux perturbations		IEC/EN 61326-3-2
Compatibilité électromagnétique	Testé selon les normes et exigences suivantes : EN 61326-1 Utilisation en milieu industriel, NAMUR NE 21
Émission de bruit	CEI/EN 61000-6-4

Règlements et exigences

GB Standard
Normes/dispositions	GB/T 3836.1
		GB/T 3836.3
		GB/T 3836.4

ETIM for 1157869 Détecteurs (EC002653)
Caractéristique	Valeur
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927)	0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912)	0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920)	0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926)	0
Nombre de plages d'entrée -1 V ... +1 V (EF006906)	0
Nombre de plages d'entrée -2 V ... +2 V (EF006913)	0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915)	0
Nombre de plages d'entrée -5 V ... +5 V (EF006923)	0
Nombre de plages d'entrée -10 V ... +10 V (EF006909)	0
Nombre de plages d'entrée -20 V ... +20 V (EF006917)	0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905)	0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893)	0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898)	0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901)	0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904)	0
Nombre de plages d'entrée 0 V ... 1 V (EF006890)	0
Nombre de plages d'entrée 0 V ... 2 V (EF006894)	0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895)	0
Nombre de plages d'entrée 0 V ... 5 V (EF006903)	0
Nombre de plages d'entrée 0 V ... 10 V (EF006892)	0
Nombre de plages d'entrée 0 V ... 20 V (EF006897)	0
Nombre de plages d'entrée 0 V ... 24 V (EF006899)	0
Nombre de plages d'entrée 0 V ... 30 V (EF006900)	0
Nombre de plages d'entrée 1 V ... 5 V (EF006907)	0
Nombre de plages d'entrée 2 V ... 10 V (EF006914)	0
Nombre de plages d'entrée +5 V ... -5 V (EF006889)	0
Nombre de plages d'entrée +10 V ... -10 V (EF006888)	0
Nombre de plages d'entrée 5 V ... 0 V (EF006924)	0
Nombre de plages d'entrée 5 V ... 1 V (EF006925)	0
Nombre de plages d'entrée 10 V ... 0 V (EF006910)	0
Nombre de plages d'entrée 10 V ... 2 V (EF006911)	0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902)	0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891)	0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896)	0
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921)	0
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922)	0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908)	0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916)	0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918)	0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919)	0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880)	0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865)	0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873)	0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879)	0
Nombre de plages de sortie -1 V ... +1 V (EF006859)	0
Nombre de plages de sortie -2 V ... +2 V (EF006866)	0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868)	0
Nombre de plages de sortie -5 V ... +5 V (EF006876)	0
Nombre de plages de sortie -10 V ... +10 V (EF006862)	0
Nombre de plages de sortie -20 V ... +20 V (EF006870)	0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858)	0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846)	0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851)	0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854)	0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857)	0
Nombre de plages de sortie 0 V ... 1 V (EF006843)	0
Nombre de plages de sortie 0 V ... 2 V (EF006847)	0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848)	0
Nombre de plages de sortie 0 V ... 5 V (EF006856)	0
Nombre de plages de sortie 0 V ... 10 V (EF006845)	0
Nombre de plages de sortie 0 V ... 20 V (EF006850)	0
Nombre de plages de sortie 0 V ... 24 V (EF006852)	0
Nombre de plages de sortie 0 V ... 30 V (EF006853)	0
Nombre de plages de sortie 1 V ... 5 V (EF006860)	0
Nombre de plages de sortie 2 V ... 10 V (EF006867)	0
Nombre de plages de sortie +5 V ... -5 V (EF006842)	0
Nombre de plages de sortie +10 V ... -10 V (EF006841)	0
Nombre de plages de sortie 5 V ... 0 V (EF006877)	0
Nombre de plages de sortie 5 V ... 1 V (EF006878)	0
Nombre de plages de sortie 10 V ... 0 V (EF006863)	0
Nombre de plages de sortie 10 V ... 2 V (EF006864)	0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855)	0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844)	0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849)	0
Nombre de plages de sortie 4 mA ... 20 mA (EF006874)	0
Nombre de plages de sortie -5 mA ... +5 mA (EF006875)	0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861)	0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869)	0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871)	0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872)	0
Sortie de signalisation de défaut (EF007499)	Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112)	Non
Hauteur (EF000040)	109.81 mm
Largeur (EF000008)	6.2 mm
Profondeur (EF000049)	119.2 mm
Puissance absorbée (EF000346)	1.4 W
Température de fonctionnement (EF002393)	-40 °C
Finition du raccordement électrique (EF003961)	Borne à vis
Type de montage (EF000003)	Barre profilée fixation à vis
Classe de protection (IP) (EF005474)	IP20

Datasheet - PDF

▲

Titre:	Taille:	Type:
PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf	29 Mbytes

Commentaires: (0) ▲

Aucun commentaire sur le produit encore.

Écrire commentaire

Écrire commentaire

Sous forme de peau

Score:
Nom:
Email:
Titre:
Commentaire:
Recommandez-vous acheter ce produit? Oui Non

	Écrire commentaire

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Évaluation des clients:

Produit: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Évaluation des clients:

Produit: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Évaluation des clients:

Produit: 31295 WÖHNER Support fusible classe CC 1
5 / 5 Usefull product

— B rahul 2025-09-18
Évaluation des clients:

Produit: 2CSF202004R1250 ABB FH202 AC-25 / 0.03 r&eacu
