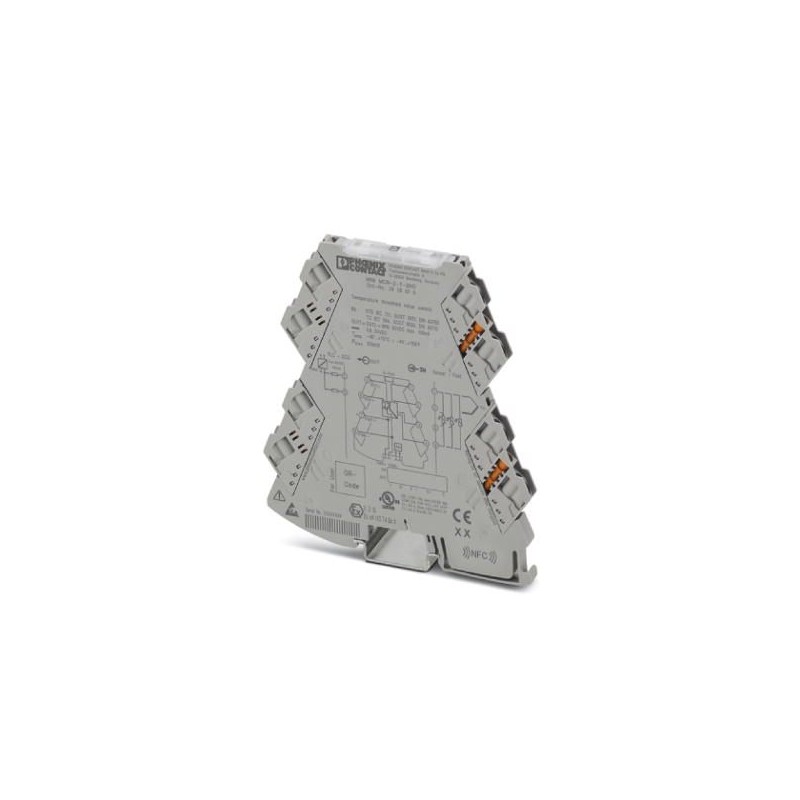

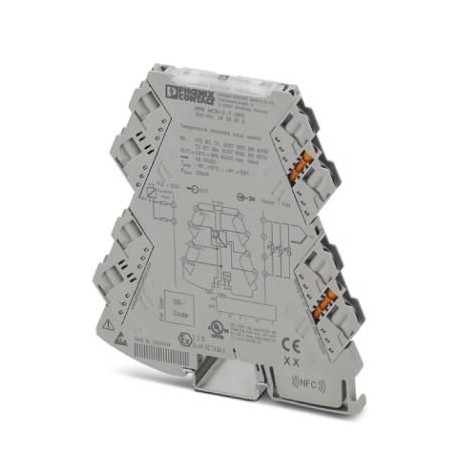

MINI MCR-2-T-2RO 2906876 PHOENIX CONTACT Chave de valor limite
MINI MCR-2-T-2RO
2906876
PHOENIX_CONTACT
Chave de valor limite
Chave de valor limite de temperatura de configuração universal com duas saídas de transistor para a conexão de termopares e termopares de 2, 3 e 4 condutores. Configurável via chave DIP ou software, tecnologia de conexão a parafuso
Sensores > Amplificador de isolamento
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906876 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 93 (C-5-2017) |
| GTIN | 4055626131573 |
| Peso por unidade (exclusive embalagem) | 127,500 GRM |
| Número do imposto alfandegário | 85437090 |
| País de origem | DE (Alemanha) |
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
Dados de entrada
| Quantidade de entradas | 1 |
|---|---|
| Fontes de entrada aplicáveis | Termômetro resistivo |
| Tipos de sensores utilizados (RTD) | Sensores Pt, Ni, Cu |
| Tecnologia de conexão | 2, 3, 4 condutores |
| Corrente de alimentação de sensor | ca. 200 µA |
| Máx. resistência total de linha admissível | ≤ 25 Ω (Por linha, RTD em tecnologia de 3 ou 4 fios) |
| ≤ 50 Ω (calibrável, RTD em tecnologia de 2 fios) | |
| Faixa de resistência linear | 0 Ω ... 4000 Ω |
| Faixa de sinal mV linear | -500 mV ... 500 mV |
| Fontes de entrada aplicáveis | Termopares |
| Tipos de sensores utilizados (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Saída de comando
| Denominação saída | Saída de ligação |
|---|---|
| Quantidade de saídas | 2 |
| Versão do contato | 2 elementos de contato |
| Tensão de comutação máxima | 30 V DC |
| Corrente de comutação máxima | 100 mA (30 V (≤ 50 °C)) |
| 70 mA (30 V (51 °C ... 70 °C)) |
Alimentação
| Tensão nominal de alimentação | 24 V DC |
|---|---|
| Faixa de tensão de alimentação | 9,6 V DC ... 30 V DC (Para jumpeamento da tensão de alimentação pode ser utilizado o conector T (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), travável sobre o trilho de fixação de 35 mm conforme EN 60715) |
| Consumo de corrente típico | 20 mA (12 V DC ) |
| 10 mA (24 V DC) | |
| Consumo de corrente | 350 mW |
Dados de conexão
| Tipo de conexão | Conexão a parafuso |
|---|---|
| Condutor único/ponto de prensagem rígido com terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido com terminal tubular máx. | 1,5 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular mín. | 0,2 mm² |
| Condutor único/ponto de prensagem rígido sem terminal tubular máx. | 2,5 mm² |
| Bitola do condutor flexível mín. | 0,2 mm² |
| Bitola do condutor flexível máx. | 1,5 mm² |
| Bitola do condutor flexível AWG mín. | 24 |
| Bitola do condutor flexível AWG máx. | 12 |
| Comprimento de isolamento | 10 mm |
| Rosca | M3 |
Geral
| Número de canais | 1 |
|---|---|
| Coeficiente de temperatura máximo | 0,01 %/K |
| Exatidão de ponto de comutação | < 0,1 % |
| Indicação de estado | LED amarelo (saída de comutação) |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Categoria de sobretensão | II |
| Grau de impurezas | 2 |
| Tensão de isolamento nominal | 300 V |
| Tensão de teste entrada/saída/alimentação | 3 kV (50 Hz, 1 min) |
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
| Radiação de interferência | EN 61000-6-4 |
| Imunidade a interferência | EN 61000-6-2 Durante a influência de interferências, podem ocorrer pequenos desvios. |
| Cor | cinza |
| Material caixa | PBT |
| Posição de montagem | opcional |
| Instrução de montagem | Para jumpeamento da tensão de alimentação pode ser utilizado o conector T, travável sobre o trilho de fixação de 35 mm conforme EN 60715. |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas e disposições
| Compatibilidade eletromagnética | Conformidade com diretriz EMV |
|---|---|
| Radiação de interferência | EN 61000-6-4 |
| Isolação galvânica | Isolamento reforçado conforme IEC 61010-1 |
| Conformidade | Conforme CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EUA / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Proteção contra incêndio para veículos sobre trilhos (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
| Característica | Valor |
|---|---|
| Tensão de alimentação nominal em DC (EF007078) | 9.6 V |
| Número de faixas de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de faixas de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de faixas de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de faixas de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de faixas de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de faixas de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de faixas de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de faixas de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de faixas de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de faixas de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de faixas de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de faixas de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de faixas de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de faixas de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de faixas de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de faixas de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de faixas de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de faixas de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de faixas de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de faixas de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de faixas de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de faixas de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de faixas de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de faixas de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de faixas de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de faixas de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de faixas de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de faixas de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de faixas de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de faixas de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de faixas de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de faixas de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de faixas de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de faixas de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de faixas de entrada 4 mA ... 20 mA (EF006921) | 0 |
| Número de faixas de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de faixas de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de faixas de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de faixas de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de faixas de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de faixas de saída -60 mV ... +60 mV (EF006880) | 0 |
| Número de faixas de saída -100 mV ... +100 mV (EF006865) | 0 |
| Número de faixas de saída -300 mV ... +300 mV (EF006873) | 0 |
| Número de faixas de saída -500 mV ... +500 mV (EF006879) | 0 |
| Número de faixas de saída -1 V ... +1 V (EF006859) | 0 |
| Número de faixas de saída -2 V ... +2 V (EF006866) | 0 |
| Número de faixas de saída -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de faixas de saída -5 V ... +5 V (EF006876) | 0 |
| Número de faixas de saída -10 V ... +10 V (EF006862) | 0 |
| Número de faixas de saída -20 V ... +20 V (EF006870) | 0 |
| Número de faixas de saída 0 mV ... 60 mV (EF006858) | 0 |
| Número de faixas de saída 0 mV ... 100 mV (EF006846) | 0 |
| Número de faixas de saída 0 mV ... 200 mV (EF006851) | 0 |
| Número de faixas de saída 0 mV ... 300 mV (EF006854) | 0 |
| Número de faixas de saída 0 mV ... 500 mV (EF006857) | 0 |
| Número de faixas de saída 0 V ... 1 V (EF006843) | 0 |
| Número de faixas de saída 0 V ... 2 V (EF006847) | 0 |
| Número de faixas de saída 0 V ... 2,5 V (EF006848) | 0 |
| Número de faixas de saída 0 V ... 5 V (EF006856) | 0 |
| Número de faixas de saída 0 V ... 10 V (EF006845) | 0 |
| Número de faixas de saída 0 V ... 20 V (EF006850) | 0 |
| Número de faixas de saída 0 V ... 24 V (EF006852) | 0 |
| Número de faixas de saída 0 V ... 30 V (EF006853) | 0 |
| Número de faixas de saída 1 V ... 5 V (EF006860) | 0 |
| Número de faixas de saída 2 V ... 10 V (EF006867) | 0 |
| Número de faixas de saída +5 V ... -5 V (EF006842) | 0 |
| Número de faixas de saída +10 V ... -10 V (EF006841) | 0 |
| Número de faixas de saída 5 V ... 0 V (EF006877) | 0 |
| Número de faixas de saída 5 V ... 1 V (EF006878) | 0 |
| Número de faixas de saída 10 V ... 0 V (EF006863) | 0 |
| Número de faixas de saída 10 V ... 2 V (EF006864) | 0 |
| Número de faixas de saída 0 mA ... 5 mA (EF006855) | 0 |
| Número de faixas de saída 0 mA ... 10 mA (EF006844) | 0 |
| Número de faixas de saída 0 mA ... 20 mA (EF006849) | 0 |
| Número de faixas de saída 4 mA ... 20 mA (EF006874) | 0 |
| Número de faixas de saída -5 mA ... +5 mA (EF006875) | 0 |
| Número de faixas de saída -10 mA ... +10 mA (EF006861) | 0 |
| Número de faixas de saída -20 mA ... +20 mA (EF006869) | 0 |
| Número de faixas de saída 20 mA ... 0 mA (EF006871) | 0 |
| Número de faixas de saída 20 mA ... 4 mA (EF006872) | 0 |
| Número de canais (EF000259) | 1 |
| Saída de mensagem de mau funcionamento (EF007499) | Não |
| Intrinsecamente seguro de acordo com a norma EN 60947-5-6 NAMUR (EF007112) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Altura (EF000040) | 109.81 mm |
| Largura (EF000008) | 6.2 mm |
| Profundidade (EF000049) | 119.2 mm |
| Consumo (potência em VA) (EF000346) | 0.35 W |
| Temperatura de operação (EF002393) | -40 °C |
| Desvio de temperatura (EF007507) | 0.01 %/K |
| Tipo de construção do dispositivo (EF007276) | Dispositivo incorporado |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Método de montagem (EF000003) | Calha de suporte com montagem de encaixe |
| Grau de proteção (IP) (EF005474) | IP20 |
