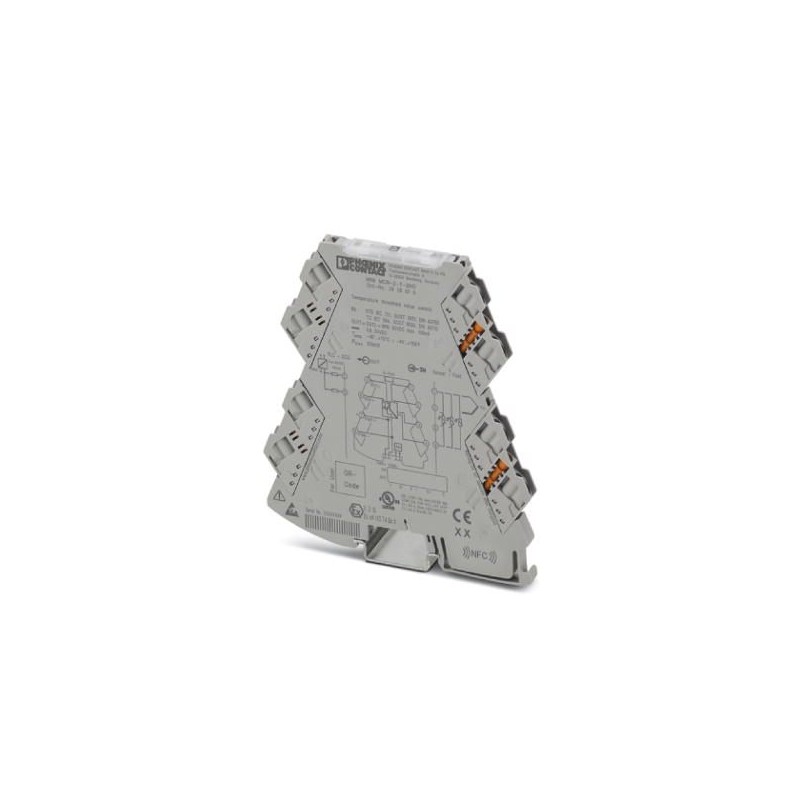

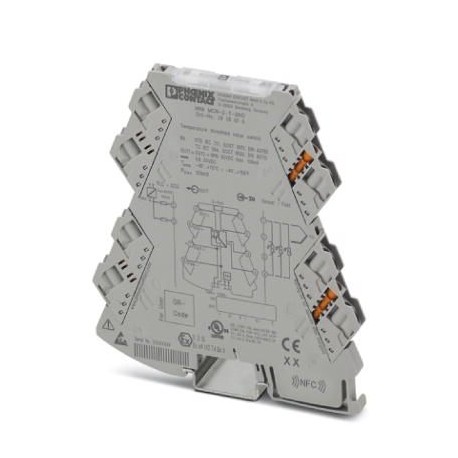

MINI MCR-2-T-2RO 2906876 PHOENIX CONTACT Soglie di allarme
MINI MCR-2-T-2RO
2906876
PHOENIX_CONTACT
Soglie di allarme
Interface
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2906876 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK1443 - |
| Pagina catalogo | Pagina 93 (C_5_2017) |
| GTIN | 4055626131573 |
| Peso per pezzo (confezione esclusa) | 127,500 g |
| Numero tariffa doganale | 85437090 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 85 °C |
Dati d'ingresso
| Numero ingressi | 1 |
|---|---|
| Sorgenti d'ingresso utilizzabili | Termoresistenza |
| Tipi di sensori utilizzabili (RTD) | Sensori Pt, Ni, Cu |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Corrente d'alimentazione sensore | ca. 200 µA |
| Resistenza max. consentita del cavo | ≤ 25 Ω (per ogni linea, RTD a 3 o 4 conduttori) |
| ≤ 50 Ω (compensabile, RTD a 2 conduttori) | |
| Intervallo di resistenza lineare | 0 Ω ... 4000 Ω |
| Campo di segnale mV lineare | -500 mV ... 500 mV |
| Sorgenti d'ingresso utilizzabili | Termocoppia |
| Tipi di sensori utilizzabili (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Uscita di commutazione
| Denominazione uscita | Uscita di commutazione |
|---|---|
| Numero di uscite | 2 |
| Esecuzione dei contatti | 2 in chiusura |
| Max. tensione commutabile | 30 V DC |
| Max. corrente d'inserzione | 100 mA (30 V (≤ 50 °C)) |
| 70 mA (30 V (51 °C ... 70 °C)) |
Alimentazione
| Tensione nominale | 24 V DC |
|---|---|
| Range tensione di alimentazione | 9,6 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715) |
| Corrente assorbita tipica | 20 mA (12 V DC) |
| 10 mA (24 V DC) | |
| Potenza assorbita | 350 mW |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| Cavo unipolare/punto di connessione rigido con capocorda min. | 0,2 mm² |
| Cavo unipolare/punto di connessione rigido con capocorda max. | 1,5 mm² |
| Cavo unipolare/punto di connessione rigido senza capocorda min. | 0,2 mm² |
| Cavo unipolare/punto di connessione rigido senza capocorda max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 1,5 mm² |
| Sezione min. conduttore flessibile AWG | 24 |
| Sezione max. del conduttore flessibile AWG | 12 |
| Lunghezza di spelatura | 10 mm |
| Filettatura | M3 |
Generalità
| Numero di canali | 1 |
|---|---|
| Coefficiente termico massimo | 0,01 %/K |
| Precisione punto di inserzione | < 0,1 % |
| Segnalazione stato | LED giallo (uscita di commutazione) |
| Isolamento galvanico | Isolamento rinforzato secondo IEC 61010-1 |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 2 |
| Tensione di isolamento nominale | 300 V |
| Tensione di prova ingresso/uscita/alimentazione | 3 kV (50 Hz, 1 min) |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Emissione disturbi | EN 61000-6-4 |
| Immunità ai disturbi | EN 61000-6-2 Le interferenze possono causare leggeri scostamenti. |
| Colore | grigio |
| Materiale custodia | PBT |
| Posizione d'installazione | a scelta |
| Indicazione per il montaggio | Per il ponticellamento della tensione di alimentazione utilizzare i connettori T, inseribili a scatto sulle guide da 35 mm secondo EN60715. |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normative e prescrizioni
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
|---|---|
| Emissione disturbi | EN 61000-6-4 |
| Isolamento galvanico | Isolamento rinforzato secondo IEC 61010-1 |
| Conformità | CE conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Canada | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| DNV GL-Temperature | B |
| DNV GL-Humidity | B |
| DNV GL-Vibration | A |
| DNV GL-EMC | A |
| DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
