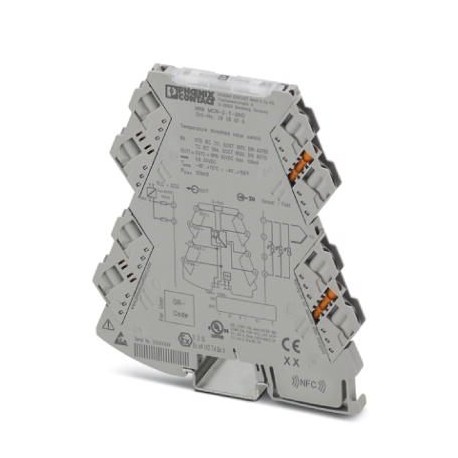

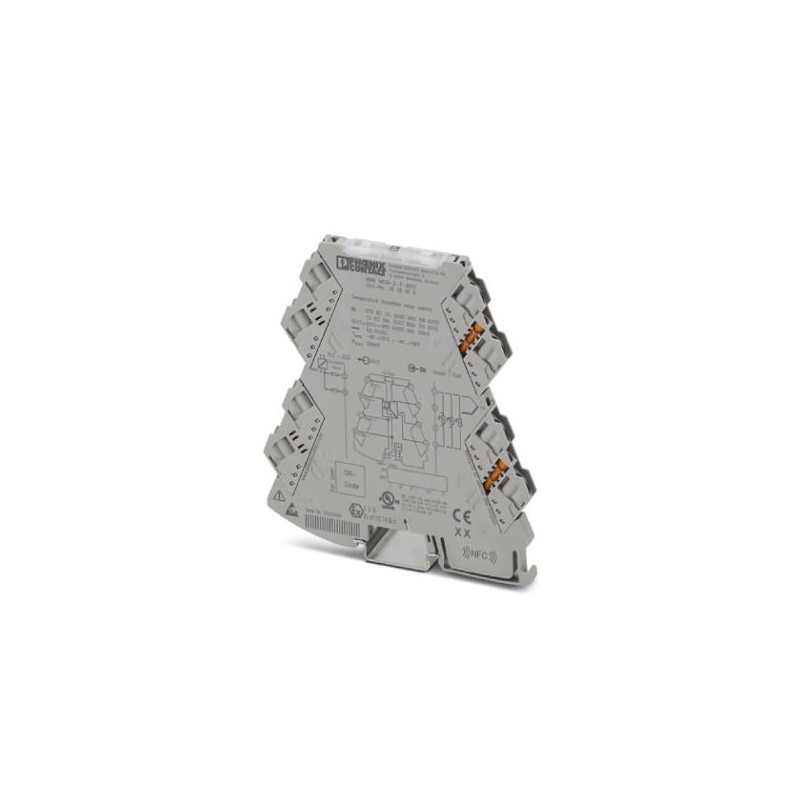

MINI MCR-2-T-2RO
2906876
PHOENIX_CONTACT
1
Bascule double seuil
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2906876 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 93 (C-5-2017) |
GTIN | 4055626131573 |
Poids par pièce (hors emballage) | 0,128 KGM |
Numéro du tarif douanier | 85437090 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -40 °C ... 70 °C |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Nombre d'entrées | 1 |
---|---|
Sources d'entrée utilisables | Sonde de température |
Types de capteurs utilisables (RTD) | Capteurs Pt, Ni, Cu |
Technique de raccordement | 2, 3 ou 4 fils |
Courant d’alimentation du capteur | env. 200 µA |
Résistance totale de ligne max. autorisée | ≤ 25 Ω (par ligne, RTD en technique à 3 ou 4 fils) |
≤ 50 Ω (comparable, RTD en technique à 2 fils) | |
Plage de résistance linéaire | 0 Ω ... 4000 Ω |
Plage de signal mV linéaire | -500 mV ... 500 mV |
Sources d'entrée utilisables | Thermocouples |
Types de capteurs utilisables (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Dénomination sortie | Sortie de couplage |
---|---|
Nombre de sorties | 2 |
Type de contact | 2 contacts NO |
Tension de commutation maximale | 30 V DC |
Courant de commutation maximal | 100 mA (30 V (≤ 50 °C)) |
70 mA (30 V (51 °C ... 70 °C)) |
Tension nominale d'alimentation | 24 V DC |
---|---|
Plage de tension d'alimentation | 9,6 V DC ... 30 V DC (Le connecteur sur profilé (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, référence 2869728) peut être utilisé pour ponter la tension d'alimentation, il s'encliquette alors sur un profilé de 35 mm selon EN 60715.) |
Courant absorbé typique | 20 mA (12 V DC) |
10 mA (24 V DC) | |
Consommation de puissance | 350 mW |
Type de raccordement | Raccordement vissé |
---|---|
Point de connexion unifilaire rigide avec embout min | 0,2 mm² |
Point de connexion unifilaire rigide avec embout max | 1,5 mm² |
Point de connexion unifilaire rigide sans embout min | 0,2 mm² |
Point de connexion unifilaire rigide sans embout max | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 1,5 mm² |
Section de conducteur souple AWG min. | 24 |
Section de conducteur AWG souple max. | 12 |
Longueur à dénuder | 10 mm |
Filetage vis | M3 |
Nombre de voies | 1 |
---|---|
Coefficient de température max. | 0,01 %/K |
Précision point de commutation | < 0,1 % |
Affichage d'état | LED jaune (sortie de couplage) |
Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
Catégorie de surtension | II |
Degré de pollution | 2 |
Tension d'isolement assignée | 300 V |
Tension d'essai : entrée / sortie / alimentation | 3 kV (50 Hz, 1 min) |
Compatibilité électromagnétique | Conformité à la directive CEM |
Emission | EN 61000-6-4 |
Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Coloris | gris |
Matériau du boîtier | PBT |
Emplacement pour le montage | indifférent |
Conseils pour le montage | Pour le pontage de la tension d'alimentation, le connecteur peut être utilisé et encliqueté sur un profilé de 35 mm selon EN 60715. |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Compatibilité électromagnétique | Conformité à la directive CEM |
---|---|
Emission | EN 61000-6-4 |
Isolation galvanique | Isolation renforcée selon CEI 61010-1 |
Conformité | Conformité CE |
ATEX | II 3 G Ex nA IIC T4 Gc X |
UL, USA/Canada | UL 508 Listed |
Class I, Div. 2, Groups A, B, C, D T6 | |
Class I, Zone 2, Group IIC T6 | |
Température DNV GL | B |
Humidité DNV GL | B |
Vibrations DNV GL | A |
DNV GL-EMC | A |
DNV GL-Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
