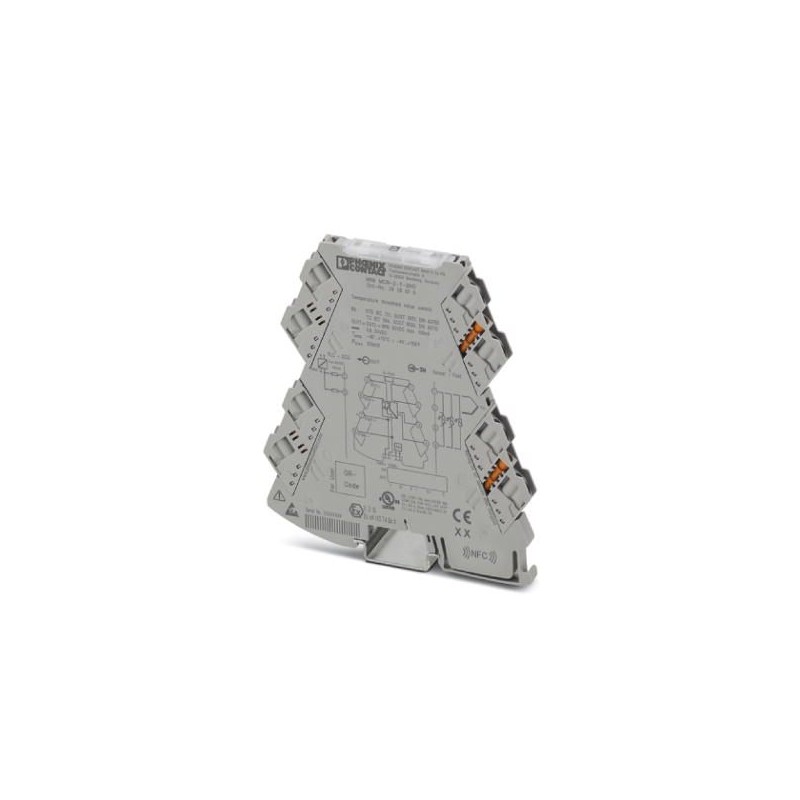

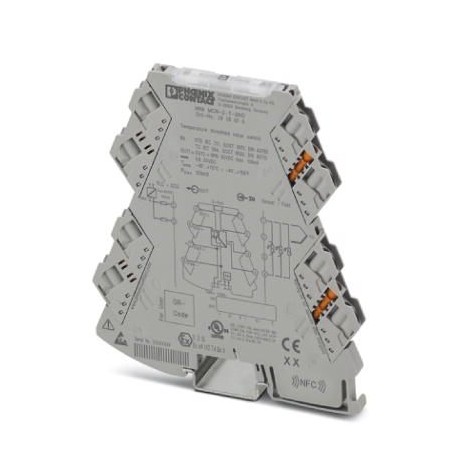

MINI MCR-2-T-2RO 2906876 PHOENIX CONTACT Interruptor para valores de límite
MINI MCR-2-T-2RO
2906876
PHOENIX_CONTACT
Interruptor de valor límite de temperatura de configuración universal con dos salidas de transistor para la conexión de termorresistencias y termopares de 2, 3 y 4 conductores. Configurable mediante el interruptor DIP o el software, tecnología de conexión por tornillo
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2906876 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK1443 - |
| Página del catálogo | Página 93 (C_5_2017) |
| EAN | 4055626131573 |
| Peso por unidad (sin incluir el embalaje) | 127,500 g |
| Número de tarifa arancelaria | 85437090 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Número de entradas | 1 |
|---|---|
| Fuentes de entrada utilizables | Termorresistencia |
| Tipos de sensor utilizables (RTD) | Sensores Pt, Ni, Cu |
| Técnica de conexión | 2, 3, 4 conductores |
| Corriente para alimentación de sensores | aprox. 200 µA |
| Resistencia total de la línea máx. admisible | ≤ 25 Ω (por cable, RTD en técnica de 3 o 4 hilos) |
| ≤ 50 Ω (Calibrable, RTD en técnica a 2 hilos) | |
| Margen de resistencia lineal | 0 Ω ... 4000 Ω |
| Campo de señales mV lineal | -500 mV ... 500 mV |
| Fuentes de entrada utilizables | Termopares |
| Tipos de sensor utilizables (TC) | B, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Salida de conexión
| Denominación Salida | Salida de conmutación |
|---|---|
| Número de salidas | 2 |
| Tipo de contacto | 2 contactos abierto |
| Tensión de conmutación máxima | 30 V DC |
| Corriente de conmutación máxima | 100 mA (30 V (≤ 50 °C)) |
| 70 mA (30 V (51 °C ... 70 °C)) |
Alimentación
| Tensión nominal de alimentación | 24 V DC |
|---|---|
| Tensión de alimentación | 9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril simétrico (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código 2869728), que puede encajarse en el carril de 35 mm según EN 60715) |
| Absorción de corriente típica | 20 mA (12 V DC) |
| 10 mA (24 V DC) | |
| Consumo de potencia | 350 mW |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Monofilar/punto de embornaje rígido con puntera mín. | 0,2 mm² |
| Monofilar/punto de embornaje rígido con puntera máx. | 1,5 mm² |
| Monofilar/punto de embornaje rígido sin puntera mín. | 0,2 mm² |
| Monofilar/punto de embornaje rígido sin puntera máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección del conductor flexible AWG mín. | 24 |
| Sección del conductor flexible AWG máx. | 12 |
| Longitud a desaislar | 10 mm |
| Rosca de tornillo | M3 |
Generalidades
| Número de canales | 1 |
|---|---|
| Coeficiente de temperatura máximo | 0,01 %/K |
| Precisión de los puntos de conmutación | < 0,1 % |
| Indicación de estado | LED amarillo (salida de conmutación) |
| Separación galvánica | Aislamiento reforzado según IEC 61010-1 |
| Categoría de sobretensiones | II |
| Grado de polución | 2 |
| Tensión de aislamiento de dimensionamiento | 300 V |
| Tensión de prueba Entrada/salida/alimentación | 3 kV (50 Hz, 1 min) |
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Emisión de interferencias | EN 61000-6-4 |
| Inmunidad a interferencias | EN 61000-6-2 Durante las interferencias pueden producirse ligeras desviaciones. |
| Color | gris |
| Material carcasa | PBT |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Para puentear la tensión de alimentación puede utilizarse el conector T, que puede encajarse en el carril simétrico de 35 mm según EN 60715 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
|---|---|
| Emisión de interferencias | EN 61000-6-4 |
| Separación galvánica | Aislamiento reforzado según IEC 61010-1 |
| Conformidad | Conformidad CE |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, EE.UU. / Canadá | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC T6 | |
| Temperatura DNV GL | B |
| Humedad DNV GL | B |
| Vibración DNV GL | A |
| DNV GL-EMC | A |
| Carcasa DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
