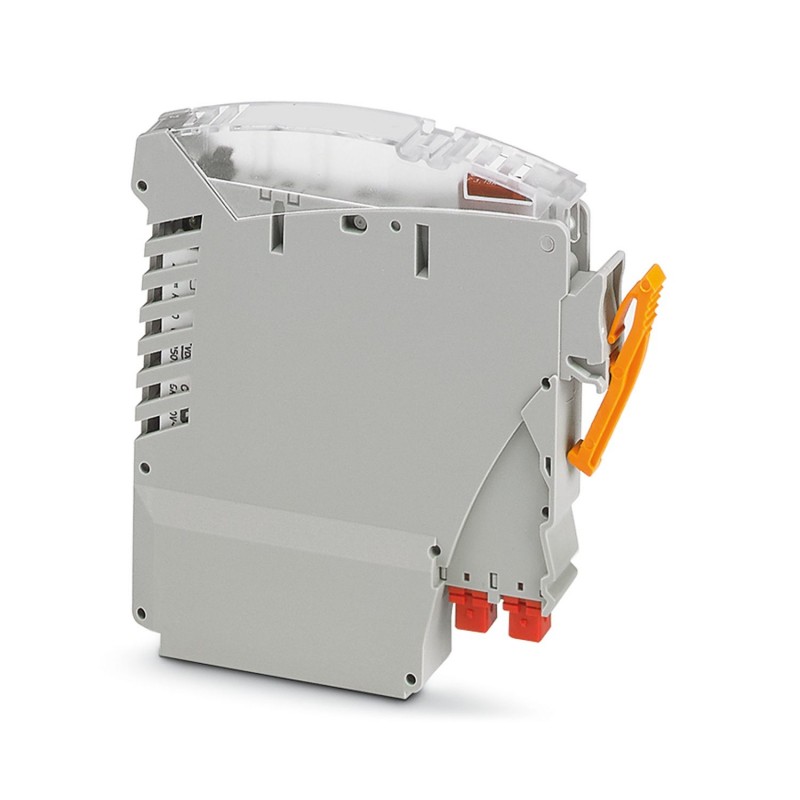

IOA REL 24V DO/BFI/3.0A/EX 2910153 PHOENIX CONTACT Módulo de entrada/saída
IOA REL 24V DO/BFI/3.0A/EX
2910153
PHOENIX_CONTACT
Módulo de entrada/saída
Módulo de relé para elementos básicos de E/S VIP de marshalling. Para comutar cargas de 24 V DC até no máximo 3 A. Inclui fusível e indicação de falha do fusível. Pode ser usado contato normalmente aberto ou normalmente fechado.
Relés > Relé de comutação
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2910153 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Observação | Produção ligada a pedido (sem retirada) |
| Página de catálogo | Página 556 (C-5-2017) |
| GTIN | 4055626447278 |
| Peso por unidade (exclusive embalagem) | 30,500 GRM |
| Número do imposto alfandegário | 85364190 |
| País de origem | US (Estados Unidos) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
Lado de excitação
| Tensão nominal de entrada UN | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a UN | 0,9 ... 1,1 |
| Típica corrente de entrada com UN | 13,5 mA |
| Tempo de resposta típico | 5 ms |
| Tempo de retorno típico | 8 ms |
| Tensão de bobina | 24 V DC |
| Ligação de proteção | Proteção contra inversão de polaridade Diodo de proteção contra inversão de polaridade |
| Diodo supressor Diodo supressor | |
| Indicação de tensão operacional | LED amarelo |
Lado de contato
| Versão do contato | 1 inversor |
|---|---|
| Tipo de contato de comutação | Contato simples |
| Material de contato | AgSnO |
| Tensão de comutação máxima | 24 V DC |
| Tensão de comutação mínima | 5 V (com 100 mA) |
| Corrente de comutação mínima | 10 mA (com 12 V) |
| Corrente máx. em regime permanente | 3 A (Fusível limitado) |
| Potência de desligamento (carga ôhmica) máxima | 140 W (com 24 V DC) |
Geral
| Modo operacional | 100 % ED |
|---|---|
| Grau de proteção | IP20 |
| Vida útil mecânica | 2x 107ciclos de manobras |
| Posição de montagem | opcional |
| Instrução de montagem | Conector para VIP/...soquete... |
| Peso líquido (SAP) | 30,5 g |
Normas e disposições
| Normas / Determinações | IEC 60664 |
|---|---|
| DIN EN 50178 | |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Conformidade | ANSI/ISA 60079-0; 60079-15 |
| ANSI/IEC 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4293X; II 3G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 17.0078X; Ex nA nC IIC T4 Gc |
| UL, EUA / Canadá | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA, EUA / Canadá | Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx nA nC IIC T4 Gc Connection to Class I, II, III, Div. 2, Groups A, B, C, D, E, F, G Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Ex nA nC IIC T4 Gc Connection to Class I, II, and III, Zone 2, Groups A, B, C, D, E, F, G |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027141152eCl@ss 8.027371601eCl@ss 9.027371601
| Característica | Valor |
|---|---|
| Completo com base (EF003359) | Sim |
| Com braçadeiras destacáveis (EF003340) | Não |
| Com indicação LED (EF005950) | Sim |
| Número de contatos como contato normalmente fechado (EF008255) | 0 |
| Número de contatos como contato normalmente aberto (EF008256) | 0 |
| Número de contatos como inversores (EF008257) | 1 |
| Tipo de contato do interruptor (EF003358) | Contato único |
| Com contatos guiados forçados (EF003357) | Não |
| Material da superfície de contato (EF004020) | Sem tratamento |
| Corrente nominal (EF000001) | 0.0135 A |
| Grau de proteção (IP) (EF005474) | IP20 |
| Largura (EF000008) | 10.3 mm |
| Altura (EF000040) | 64.2 mm |
| Profundidade (EF000049) | 72.9 mm |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 29 Mbytes |
|
