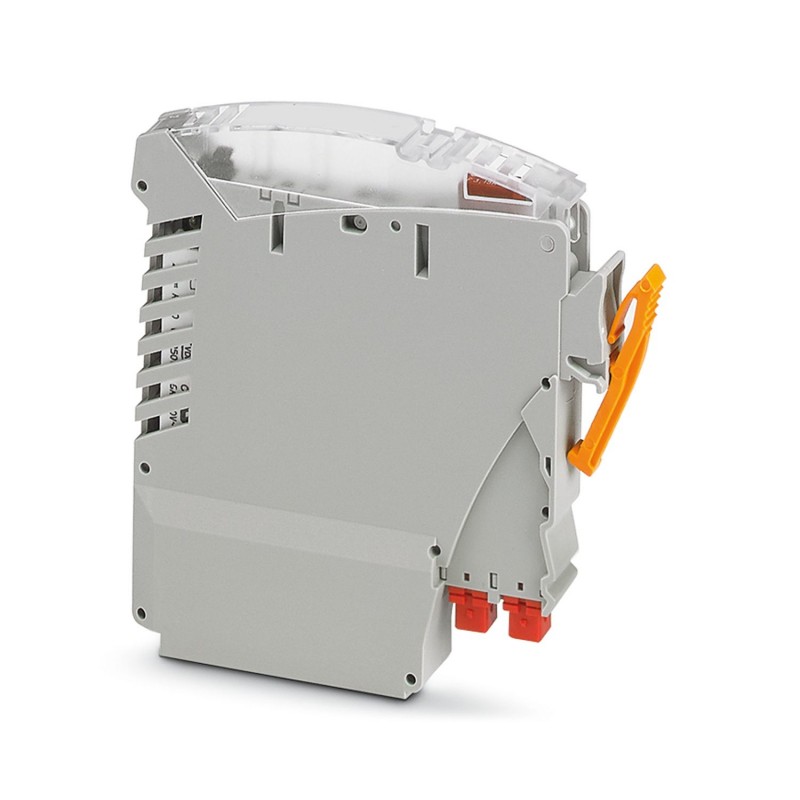

IOA REL 24V DO/BFI/3.0A/EX 2910153 PHOENIX CONTACT Module d'entrée/sortie
IOA REL 24V DO/BFI/3.0A/EX
2910153
PHOENIX_CONTACT
Module d'entrée/sortie
Module de relais pour le guidage des éléments de base d’E/S VIP. Pour commuter des charges de 24 V DC à max. 3 A. Comprend un fusible et une indication de défaut de fusible. Un contact normalement ouvert ou normalement fermé peut être utilisé.
Relais > Relais de commutation
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2910153 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 556 (C-5-2017) |
| GTIN | 4055626447278 |
| Poids par pièce (hors emballage) | 0,030 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | US (Etats-Unis) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,9 ... 1,1 |
| Courant d'entrée typique pour UN | 13,5 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 8 ms |
| Tension de la bobine | 24 V DC |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| diode de roue libre Diode roue libre | |
| Témoin de présence de la tension de service | LED jaune |
Côté contact
| Type de contact | 1 inverseur |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgSnO |
| Tension de commutation maximale | 24 V DC |
| Tension de commutation minimale | 5 V (pour 100 mA) |
| Courant de commutation minimal | 10 mA (pour 12 V) |
| Intensité permanente limite | 3 A (Fusible limité) |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
Généralités
| Mode de fonctionnement | 100 % ED |
|---|---|
| Indice de protection | IP20 |
| Durée de vie mécanique | 2x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Connecteur pour VIP/...embase... |
| Poids net (SAP) | 30,5 g |
Normes et spécifications
| Normes/Prescriptions | CEI 60664 |
|---|---|
| DIN EN 50178 | |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | ANSI/ISA 60079-0; 60079-15 |
| ANSI/CEI 60529 | |
| FM 3600; 3611; 3810 | |
| ATEX | Sira 17ATEX4293X; II 3G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 17.0078X; Ex nA nC IIC T4 Gc |
| UL, USA/Canada | Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, IIC T4 |
| CSA, États-Unis/Canada | Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Class I, Zone 2, AEx nA nC IIC T4 Gc Connection to Class I, II, III, Div. 2, Groups A, B, C, D, E, F, G Non-incendive: Class I, Div. 2, Groups A, B, C, D T4 Ex nA nC IIC T4 Gc Connection to Class I, II, and III, Zone 2, Groups A, B, C, D, E, F, G |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371601eCl@ss 6.027371601eCl@ss 7.027141152eCl@ss 8.027371601eCl@ss 9.027371601
| Caractéristique | Valeur |
|---|---|
| Appareil complet avec socle (EF003359) | Oui |
| Avec pinces amovibles (EF003340) | Non |
| Avec affichage LED (EF005950) | Oui |
| Nombre de contacts en tant que contacts à ouverture (EF008255) | 0 |
| Nombre de contacts en tant que contacts à fermeture (EF008256) | 0 |
| Nombre de contacts en tant qu'inverseurs (EF008257) | 1 |
| Type de contact de commutation (EF003358) | Contact simple |
| Avec contacts à guidage forcé (EF003357) | Non |
| Matériau du revêtement de contact (EF004020) | Non traité |
| Courant nominal (EF000001) | 0.0135 A |
| Classe de protection (IP) (EF005474) | IP20 |
| Largeur (EF000008) | 10.3 mm |
| Hauteur (EF000040) | 64.2 mm |
| Profondeur (EF000049) | 72.9 mm |
