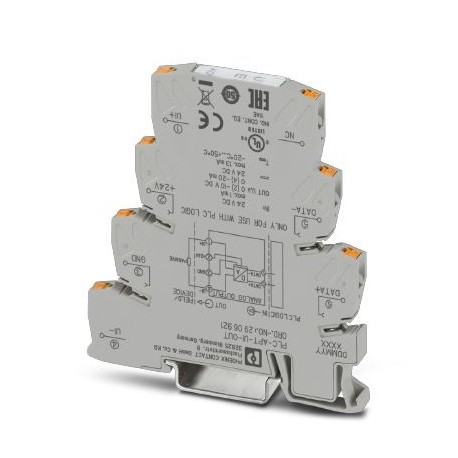

PLC-APT-UI-OUT 2906921 PHOENIX CONTACT Módulo de expansão
PLC-APT-UI-OUT
2906921
PHOENIX_CONTACT
Módulo de expansão
Módulo de saída analógica para módulos lógicos PLC (somente geração 2), monocanal, tipo de sinal (4 ... 20 mA, 0 ... 20 mA, 0 ... 10 V, 2 ... 10 V) configurável através de interruptor DIP, conexão push-in
Controladores industriais (PLC) > Módulo de entradas/saídas analógicas de PLC
Interface
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2906921 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 431 (C-5-2017) |
| GTIN | 4055626155524 |
| Peso por unidade (exclusive embalagem) | 50,300 GRM |
| Número do imposto alfandegário | 85389099 |
| País de origem | DE (Alemanha) |
Condições ambientais
| Temperatura ambiente (funcionamento) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 70 °C |
Alimentação
| Tensão de alimentação de comando do circuito de corrente nominal US | 24 V DC |
|---|---|
| Faixa de tensão de entrada relativa a US | 0,8 ... 1,1 |
| Corrente de alimentação de comando IS | ≤ 28 mA |
| Denominação de proteção | Proteção contra inversão de polaridade |
| Proteção contra sobretensão | |
| Indicação de tensão operacional | LED verde |
| Sinalização de erro | LED vermelho |
Dados de saída
| Denominação saída | Saída anal |
|---|---|
| Sinal de saída tensão | 0 V ... 10 V |
| 2 V ... 10 V | |
| Tensão de saída máxima | 12,3 V |
| Ripple | < 20 mVSS |
| Carga/carga de saída da saída de tensão | 10 kΩ |
| Circuito de saída | |
| Limitação de sobretensão | > 33 V |
| Erro de transmissão máximo | 1 % |
| Denominação saída | Saída analógica de corrente |
| Sinal de saída corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Máxima corrente de saída | 24,6 mA |
| Carga/carga de saída da saída de corrente | 500 Ω (20 mA) |
| Circuito de saída | |
| Limitação de sobretensão | > 33 V |
| Erro de transmissão máximo | 1 % |
Geral
| Modo operacional | 100 % ED |
|---|---|
| Grau de proteção | IP20 |
| Posição de montagem | opcional |
| Instrução de montagem | ordenados sem intervalo |
Dados de ligação
| Tipo de conexão | Conexão Push-in |
|---|---|
| Comprimento de isolamento | 8 mm |
| Bitola do condutor, fixa | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor, flexível | 0,14 mm² ... 2,5 mm² |
| Bitola do condutor AWG | 26 ... 14 |
| Número de conexões | 4 |
Normas e disposições
| Denominação | Espaços de ar e de fuga |
|---|---|
| Normas / Determinações | DIN EN 50178 |
| Tensão de isolamento nominal | 50 V |
| Tensão de teste | 0,5 kV |
| Isolamento | Isolamento básico |
| Grau de impurezas | 2 |
| Categoria de sobretensão | III |
| Conformidade | Conforme CE |
| UL, EUA / Canadá | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Período para uso oficialmente previsto (EFUP): 50 anos |
|---|---|
| Para obter informações sobre substâncias perigosas, ver declaração do fabricante na guia "Downloads" |
Classificações
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Característica | Valor |
|---|---|
| Número de entradas analógicas (EF001994) | 0 |
| Número de saídas analógicas (EF001995) | 1 |
| Entradas analógicas configuráveis (EF008518) | Não |
| Saídas analógicas configuráveis (EF008519) | Sim |
| Entrada, corrente (EF003204) | Não |
| Entrada, tensão (EF003205) | Não |
| Entrada, resistência (EF003206) | Não |
| Entrada, termómetro de resistência (EF003207) | Não |
| Entrada, termopar (EF003208) | Não |
| Sinal de entrada, configurável (EF003209) | Não |
| Saída em corrente (EF003212) | Sim |
| Saída em tensão (EF003213) | Sim |
| Sinal de saída configurável (EF003214) | Sim |
| Resolução das saídas analógicas (EF003577) | 10 Bit |
| Acabamento da conexão elétrica (EF003961) | Outro |
| Adequado para funções de segurança (EF001597) | Não |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Largura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidade (EF000049) | 94 mm |
