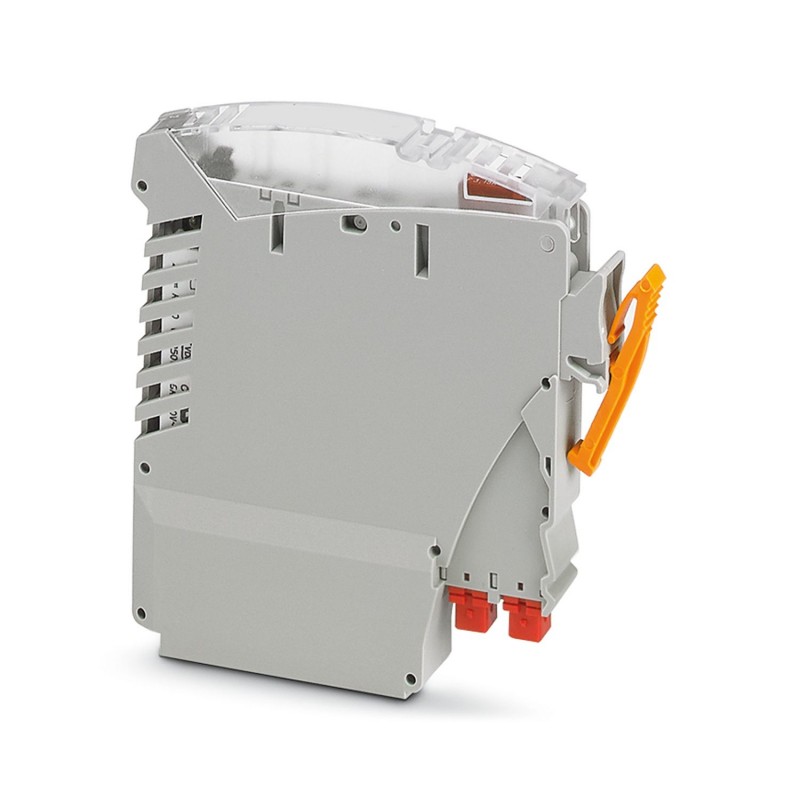

IOA REL 24V DO/BFI/3.0A/EX 2910153 PHOENIX CONTACT Módulo de relé para elementos de base Marshalling E/S VIP..
IOA REL 24V DO/BFI/3.0A/EX
2910153
PHOENIX_CONTACT
Módulo de relé para elementos de base Marshalling E/S VIP. Para conmutar cargas de 24 V DC hasta máx. 3 A. Incluye fusible e indicación de fallo de fusible. Se puede usar contacto normalmente abierto o normalmente cerrado.
Relés > Relé de conmutación
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de relés |
| Familia de productos | VIP I/O-Marshalling |
| Aplicación | Función de salida |
| Modo operativo | Tiempo de trabajo 100 % |
| Vida útil mecánica | 2x 107periodicidades de cambio de estado |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 21.05.2024 |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Lado de excitación | |
| Tensión nominal de entrada UN | 24 V DC |
| Margen de tensión de entrada referido a UN | 0,9 ... 1,1 |
| Corriente de entrada típica a UN | 13,5 mA |
| Tiempo de reacción típico | 5 ms |
| Tiempo típico de apertura | 8 ms |
| Tensión de bobina | 24 V DC |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Diodo de libre circulación; Diodo de libre circulación | |
| Indicación de la tensión de servicio | LED amarillo |
| Conmutar | |
| Tipo de conmutación del contacto | 1 conmutador |
| Tipo de contacto de conmutación | Contacto simple |
| Tipo de conexión del contacto | Contacto de potencia |
| Material del contacto | AgSnO |
| Tensión de conmutación máxima | 24 V DC |
| Tensión mínima de activación | 5 V (para 100 mA) |
| Corriente constante límite | 3 A (Fusible limitado) |
| Corriente de conmutación mínima | 10 mA (para 12 V) |
| Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
| Circuito de mando | |
| Tipo de conexión | Conector macho |
| Datos técnicos de seguridad | |
| Tensión de entrada Ui | 24 V DC |
| Corriente de entrada Ii | 13,5 mA |
| Esquema de dimensiones |  |
| Anchura | 10,3 mm |
| Altura | 64,2 mm |
| Profundidad | 72,9 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | 0 % ... 95 % (sin condensación) |
| ATEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | Sira 17ATEX4293X |
| IECEx | |
| Marcado | Ex ec nC IIC T4 Gc |
| Certificado | IECEx SIR 17.0078X |
| UKEX | |
| Marcado | II 3G Ex ec nC IIC T4 Gc |
| Certificado | PxCIF23UKEX2910153X |
| UL, EE. UU. / Canadá | |
| Marcado | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, Group IIC T4 | |
| CSA, USA/Canada | |
| Marcado | Class I, Div. 2, Groups A, B, C, D T4 |
| Class I, Zone 2, AEx ec nC IIC T4 Gc | |
| Ex ec nC IIC T4 Gc | |
| Normas/especificaciones | IEC 60664 |
| DIN EN 50178 |
| Tipo de montaje | Montaje por encaje |
| Indicaciones de montaje | Conector para VIP/...base... |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Dispositivo completo con zócalo (EF003359) | Sí |
| Con abrazaderas extraíbles (EF003340) | No |
| Con indicador LED (EF005950) | Sí |
| Número de contactos normalmente cerrados (EF008255) | 0 |
| Número de contactos normalmente abiertos (EF008256) | 0 |
| Número de contactos inversores (EF008257) | 1 |
| Tipo de contacto de conmutación (EF003358) | Contacto simple |
| Con contactos impulsados positivamente (EF003357) | No |
| Material de recubrimiento del contacto (EF004020) | Sin tratamiento |
| Intensidad nominal (EF000001) | 0.0135 A |
| Grado de protección (IP) (EF005474) | IP20 |
| Anchura (EF000008) | 10.3 mm |
| Altura (EF000040) | 64.2 mm |
| Profundidad (EF000049) | 72.9 mm |
