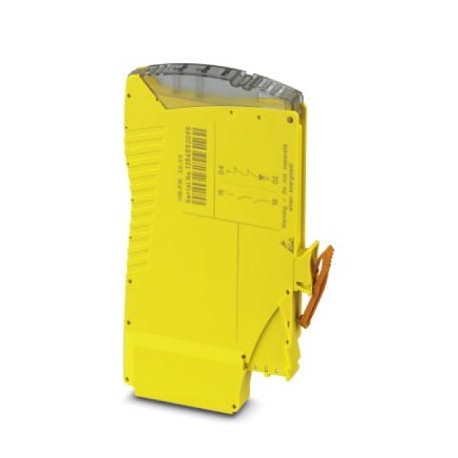

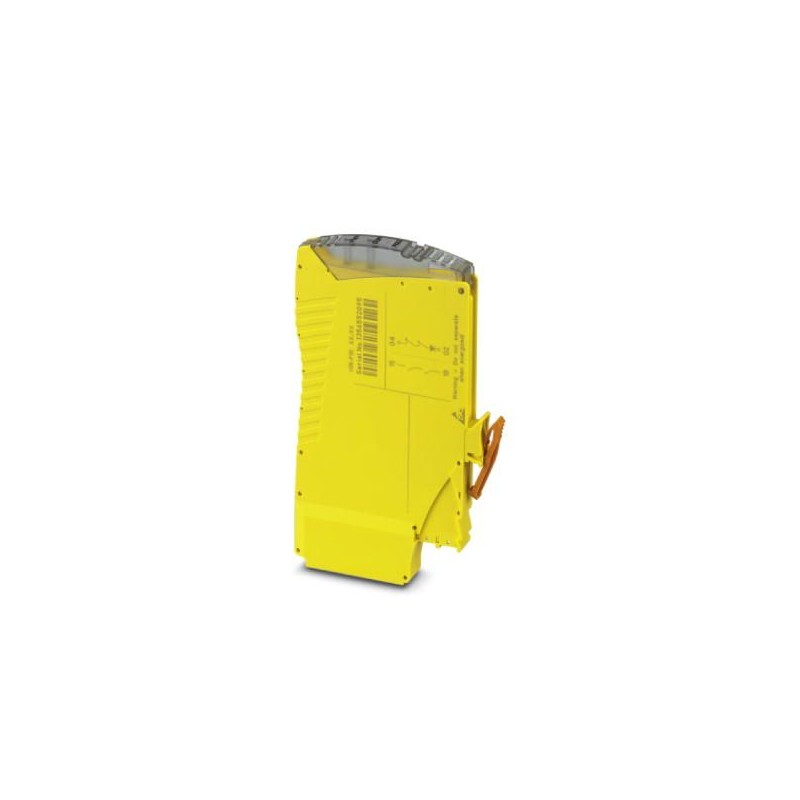

IOA-PSR-PS22-1NO-1NC-24DC 2702971 PHOENIX CONTACT Relé de acoplamento
IOA-PSR-PS22-1NO-1NC-24DC
2702971
PHOENIX_CONTACT
Relé de acoplamento
Relé de acoplamento SIL conectável como acessório de entrada/saída para módulo de soquete VIP, aplicações de alta e baixa demanda SIL 3, Safe-State-Off, acopla sinais de saída digital à periferia, 1 circuito de disparo, 1 circuito de confirmação, filtro de pulso de teste
Relés > Dispositivo de supervisão de circuitos de segurança
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Dois milhões, setecentos e dois mil novecentos e setenta e um |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos a dez mil novecentos e quarenta e um |
| Peso por Peça (excluindo embalagem) | 51.090 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e quatro mil, novecentos |
| País de origem | DE (Alemanha) |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 70 °C (observar a redução de potência) |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | 75 % (em média, 85% de frequência, sem condensação) |
| Max. permitida humidade (armazenamento/transporte) | 75 % (em média, 85% de frequência, sem condensação) |
| Altitude máxima | ≤ 2000 m Acima do nível do mar) |
Fonte de alimentação
| Nominal do circuito de controle de tensão de alimentação US | 24 V DC -20 % / +25 % |
|---|---|
| Avaliado controle de alimentação de corrente IS | typ. 25 mA |
| Consumo de energia em US | typ. De 0,77 W |
| A corrente de partida | typ. 100 mA (Δt s) |
| Tempo de filtro | max. 3 ms (em pinos 05/06 em caso de quedas de tensão em Us) |
| max. 3 ms (em pinos 05/06; baixo teste de largura de pulso) | |
| ≥ 50 ms (em pinos 05/06; baixo teste de largura de pulso) | |
| max. 17 ms (em pinos 05/06; ensaio de alta largura de pulso) | |
| Igual ou superior a 600 ms (em pinos 05/06; ensaio de alta largura de pulso) | |
| Diagnóstico tensão de alimentação UD | 24 V DC -20 % / +25 % (pin 04) |
| Corrente de entrada em UD | 7 mA (com pinos de 04/03 para UD; + 100 mA, dependendo da carga no pino 02) |
| Corrente de influxo a UD | typ. 200 mA (Δt D) |
| Proteção de circuito | Proteção contra surtos de 35 V diodo supressor de pins (05/06)33 V diodo supressor de pins (04/03)35 V diodo supressor de pins (02/03) |
| Inversão de polaridade proteção nominal do circuito de controle de tensão e de diagnóstico tensão de alimentação |
Saídas de relé: habilitando o caminho de corrente
| O nome de saída | Permitindo que o caminho da corrente |
|---|---|
| Saída descrição | relacionadas com a segurança dos N/S contactos |
| Número de saídas | 1 (sem atraso) |
| Tipo do contato | 1, habilitando o caminho da corrente |
| Material de contato | AgSnODois |
| Tensão de comutação | min. 12 V AC/DC |
| max. 250 V AC/DC (Observar a curva de carga) | |
| A limitação de corrente contínua | 3-A (observar redução de potência) |
| A corrente de partida | min. 3 mA |
| max. 3 | |
| Sq. Corrente Total | 9 UmDois(observar a redução de potência) |
| Capacidade de comutação de | min. 60 mW |
| Serviço mecânico vida | 10x 10Seisciclos |
| Capacidade de comutação de acordo com a norma IEC 60947-5-1 | 3-A (24 V (DC13)) |
| 3-A (230 V (AC15)) | |
| Saída fusível | 3-A gL/gG |
Saídas de relé: corrente de retorno/sinalização caminho atual
| O nome de saída | Confirmação caminho atual |
|---|---|
| Saída descrição | Relacionadas com a segurança dos N/C contactos |
| Número de saídas | 1 (sem atraso) |
| Tipo do contato | 1 confirmação caminho atual |
| Material de contato | AgCuNi, + Au |
| Tensão de comutação | min. 19.2 V DC |
| max. 30 V DC | |
| A limitação de corrente contínua | 100 mA |
| A corrente de partida | min. 1 mA |
| max. 100 mA | |
| Capacidade de comutação de | min. 20 mW |
| Saída fusível | 150 mA Rápido golpe |
Vezes
| Típico tempo de recolhimento em NÓS | 150 ms (quando controlado através de pinos de 05/06) |
|---|---|
| Típico tempo de lançamento no EUA | 30 ms (quando controlado através de pinos de 05/06) |
| Tempo de recuperação | 500 ms |
Geral
| Tipo de relé | Relé eletromecânico com forçosamente contatos guiados de acordo com a norma IEC/EN 61810-3 (EN 50205) |
|---|---|
| Modo de operação Nominal | 100% operacional fator de |
| Peso líquido | 51.09 g |
| Posição de montagem | vertical ou horizontal |
| Tipo de montagem | Plug-in de montagem |
| Instruções de montagem | Consulte a redução da curva de |
| Grau de proteção | IP20 |
| Min. grau de proteção do inst. localização | IP54 |
| Material da carcaça | PA 6.6 |
| Cor do alojamento | amarelo |
| Exibição de Status | 2 x LED bi-color (verde, vermelho) |
Relacionadas com a segurança dos dados característicos
| Categoria de parada | Zero |
|---|---|
| Designação | IEC 61508 - a Alta demanda |
| Nível de Integridade de segurança (SIL) | 3 ( |
| Designação | IEC 61508 - a Baixa procura |
| Nível de Integridade de segurança (SIL) | 3 ( |
| Designação | EN ISO 13849 |
| Nível de desempenho (PL) | e |
| Categoria | Quatro |
| Designação | EN 62061 |
| Nível de Integridade de segurança Limite de crédito (SIL) | Três |
| Designação | PT 50156-2 |
| Nível de Integridade de segurança (SIL) | 3 (Referência IEC 61508) |
Normas e Regulamentos
| Designação | Ar e folgas de distâncias entre os circuitos de alimentação |
|---|---|
| Normas/regulamentos | DIN EN 50178, EN 60079-15 |
| Tensão de isolamento nominal | 250 V CA |
| Avaliado picos de tensão/isolamento | Isolamento básico 4 kV entre todos os atuais caminhos e habitação |
| Isolamento de segurança, 6 kV de isolamento reforçado a partir do circuito de controle (05/06) e diagnóstico de circuito (03/04/02) para habilitação caminho atual (15/19) | |
| Grau de poluição | Dois |
| Categoria de sobretensão | III |
| Choque | 15 g (no caso de contínuo estresse causado por choque, entre em contato reações são possíveis). |
| Vibração (operação) | 10 Hz A 150 Hz, 2g |
| De conformidade | CE-conformidade |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 5.1Vinte e sete milhões, trezentos e setenta e um mil, novecentos umeCl@ss 6.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenoveeCl@ss 8.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenoveeCl@ss 9.0Vinte e sete milhões, trezentos e setenta e uma mil, oitocentas e dezenove
| Característica | Valor |
|---|---|
| Modelo (EF000010) | Dispositivo básico |
| Possível montagem em calha (EF003972) | Não |
| Com braçadeiras destacáveis (EF003340) | Sim |
| Adequado para monitorização de circuitos de parada de emergência (EF007268) | Não |
| Adequado para monitorização de válvulas (EF007272) | Não |
| Adequado para monitorização de equipamentos de proteção optoelectrónicos (EF007269) | Não |
| Adequado para monitorização de sensores táteis (EF007271) | Não |
| Adequado para monitorização de interruptores magnéticos (EF007266) | Não |
| Adequado para monitorização de sensores de proximidade (EF007267) | Não |
| Avaliação de entradas (EF008245) | Outro |
| Com entrada inicial (EF003342) | Não |
| Com função de silenciamento (EF004057) | Não |
| Com circuito de feedback (EF003343) | Não |
| Atraso no desengate (EF001129) | 0.15 s |
| Número de saídas, relacionadas à segurança, sem atraso, com contato (EF003344) | 1 |
| Número de saídas, relacionadas à segurança, atrasadas, com contato (EF003345) | 0 |
| Número de saídas relacionadas à segurança, sem atraso, semicondutores (EF003346) | 0 |
| Número de saídas, relacionadas à segurança, atrasadas, semicondutores (EF003347) | 0 |
| Número de saídas, função de sinalização, sem atraso, com contato (EF003348) | 1 |
| Número de saídas, função de sinalização, com atraso, com contato (EF003349) | 0 |
| Número de saídas, função de sinalização, sem atraso, semicondutores (EF003350) | 0 |
| Número de saídas, função de sinalização, atrasada, semicondutores (EF003351) | 0 |
| Categoria de paragem de acordo com a IEC 60204 (EF007498) | Outro |
| Com aprovação para BG BIA (EF004145) | Não |
| Com aprovação de acordo com UL (EF001783) | Não |
| Largura (EF000008) | 10 mm |
| Altura (EF000040) | 75 mm |
| Profundidade (EF000049) | 112 mm |
