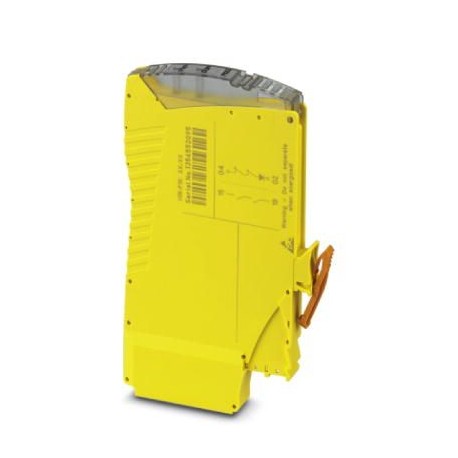

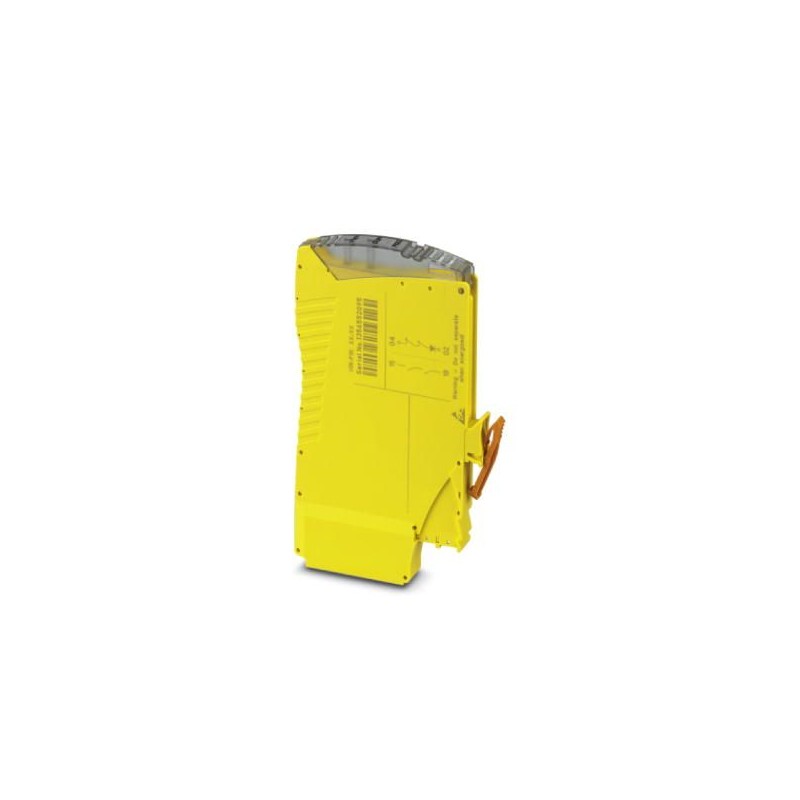

IOA-PSR-PS22-1NO-1NC-24DC 2702971 PHOENIX CONTACT Реле муфты
IOA-PSR-PS22-1NO-1NC-24DC
2702971
PHOENIX_CONTACT
Реле муфты
Вставное реле связи SIL в качестве входного/выходного аксессуара для модуля VIP-сокета, приложения с высоким и низким спросом SIL 3, Safe-State-Off, связывает цифровые выходные сигналы с периферией, 1 цепь отключения, 1 цепь подтверждения, фильтр тестовых импульсов
Реле > Реле безопасности (устройство для контроля безопасности цепей)
Безопасность и связь
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона семьсот две тысячи девятьсот семьдесят один |
|---|---|
| Единица упаковки | 1 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4055626510941 |
| Вес / шт. (без упаковки) | 51.090 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот |
| Страна происхождения | De (Германия) |
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | От -40 °C ... 70 °C (учитывать снижение номинальных значений) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
| Макс. допустимая относительная влажность (при эксплуатации) | 75 % (в среднем, 85% нечасто, non-конденсировать) |
| Макс. допустимая влажность воздуха (хранение/транспорт) | 75 % (в среднем, 85% нечасто, non-конденсировать) |
| Максимальная высота | ≤ 2000 м (над уровнем моря) |
Питания
| Номинальная цепь управления напряжение питания UС | 24 В ПОСТ. ТОКА -20 % / +25 % |
|---|---|
| Номинальная регулирования тока яС | тип. 25 мА |
| Потребляемая мощность при UС | тип. 0,77 Вт |
| Пусковой ток | тип. 100 мА (ДТ З) |
| Время фильтра | Макс. 3 мс (на контактах 05/06 в случае провалов напряжения при Uс) |
| Макс. 3 мс (по пен 05/06; низкий ширина тестового импульса) | |
| ≥ 50 мс (по пен 05/06; низкий ширина тестового импульса) | |
| Макс. 17 мс (по пен 05/06; высокое испытание ширины импульса) | |
| ≥ 600 мс (по пен 05/06; высокое испытание ширины импульса) | |
| Диагностическое напряжение питания UД | 24 в пост. тока -20 % / +25 % (на пин-04) |
| Входной ток при UД | 7 Ма (на контактах 04/03 для UД; + 100 мА в зависимости от нагрузки на выводе 02) |
| Пусковой ток при UД | тип. 200 мА (при δt Д) |
| Защитная цепь | Защита от перенапряжения 35 в диод супрессор (Пен 05/06)33 в диод супрессор (штыри 04/03)35 в диод супрессор (Пен 02/03) |
| Защита от переполюсовки на номинальное напряжение питания цепи управления и диагностики напряжения питания |
Выходы реле: включение тока в путь
| Наименование выход | Включение тока в путь |
|---|---|
| Описание выход | безопасности, связанных с Н/О контактами |
| Количество выходов | 1 (без задержек) |
| Тип контакта | 1. при включении тока в путь |
| Материал контакта | AgSnOДва |
| Напряжение переключения | мин. 12 В ПЕРЕМЕННОГО ТОКА/ПОСТОЯННОГО ТОКА |
| Макс. 250 в АС/DC (соблюдайте нагрузки кривая) | |
| Ограничивая ток | 3 А (наблюдать снижение) |
| Пусковой ток | мин. 3 мА |
| Макс. 3 а | |
| Кв. Суммарный ток | 9 аДва(наблюдать снижение) |
| Коммутационная способность | мин. 60 МВт |
| Механический срок службы | 10х 10Шестьциклы |
| Коммутационная способность в соответствии с IEC 60947-5-1 | 3 А (24 В (ДЦ13)) |
| 3 А (230 В (AC15)) | |
| Предохранитель выходной | 3 гл/гг |
Выходы реле: ток/сигнальных тока в путь
| Наименование выход | Подтверждение текущего пути |
|---|---|
| Описание выход | Безопасности, связанных с н/з контактов |
| Количество выходов | 1 (без задержек) |
| Тип контакта | 1 подтверждение текущего пути |
| Материал контакта | AgCuNi, + AU И |
| Напряжение переключения | мин. 19.2 В DC |
| Макс. 30 В DC | |
| Ограничивая ток | 100 мА |
| Пусковой ток | мин. 1 ма |
| Макс. 100 мА | |
| Коммутационная способность | мин. 20 МВт |
| Предохранитель выходной | 150 быстрый удар ма |
Раз
| Типичное время встречи в США | 150 мс (при управлении с помощью булавки 05/06) |
|---|---|
| Типичное время выхода на нас | 30 мс (при управлении с помощью булавки 05/06) |
| Время восстановления | 500 мс |
Общие
| Тип реле | Электромеханическое реле с принудительно управляемые контакты в соответствии с МЭК/En 61810-3 (по стандарту EN 50205) |
|---|---|
| Номинальный режим работы | 100% коэффициент рабочего |
| Вес нетто | 51.09 г |
| Монтажное положение | вертикальный или горизонтальный |
| Тип установки | Плагин-в установке |
| Инструкции по сборке | См. кривую ухудшения параметров |
| Степень защиты | Степень защиты IP20 |
| Мин. степень защиты инст. расположение | ІР54 |
| Материал корпуса | ПА 6.6 |
| Цвет корпуса | желтый |
| Индикация состояния | 2 х Сид BI-цвета (зеленый, красный) |
Безопасность-характеристики, связанные
| Стоп категории | Ноль |
|---|---|
| Обозначение | МЭК 61508 - высокий спрос |
| Уровень целостности безопасности (Sil) | 3 ( |
| Обозначение | МЭК 61508 - низкий спрос |
| Уровень целостности безопасности (Sil) | 3 ( |
| Обозначение | ЕН ИСО 13849 |
| Уровень производительности (PL) | е |
| Категория | Четыре |
| Обозначение | ЕN 62061 |
| Целостность безопасности ограничить претензии уровне (сил кл.) | Три |
| Обозначение | АН 50156-2 |
| Уровень целостности безопасности (Sil) | 3 (Ссылка МЭК 61508) |
Стандартов и правил
| Обозначение | Воздушные зазоры и пути утечки между цепями питания |
|---|---|
| Стандартов/регламентов | С EN 50178 DIN, СТАНДАРТ EN 60079-15 |
| Номинальное напряжение изоляции | 250 В ПЕРЕМЕННОГО ТОКА |
| Номинальное импульсное напряжение/изоляция | Базовая изоляция 4 кВ между всеми текущими пути и ЖКХ |
| Безопасная изоляция, 6 кв усиленную изоляцию между цепью управления (05/06) и диагностика цепи (03/04/02) на включение тока в путь (15/19) | |
| Степень загрязнения | Два |
| Категория перенапряжения | III в |
| Шок | 15 г (в случае непрерывного стресса, вызванного шоком, личные реакции возможны.) |
| Вибрации (операция) | 10 Гц ...150 Гц, 2г |
| Соответствие | CE-уступчивый |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 5.1Двадцать семь миллионов триста семьдесят одна тысяча девятьсот одинЭСЛ@СС 6.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцатьЭСЛ@СС 8.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцатьЭСЛ@СС 9.0Двадцать семь миллионов триста семьдесят одна тысяча восемьсот девятнадцать
| Характеристика | Значение |
|---|---|
| Model (EF000010) | Basic device |
| Suitable for rail mounting (EF003972) | No |
| With detachable clamps (EF003340) | Yes |
| Suitable for monitoring of emergency-stop circuits (EF007268) | No |
| Suitable for monitoring of valves (EF007272) | No |
| Suitable for monitoring of optoelectronic protection equipment (EF007269) | No |
| Suitable for monitoring of tactile sensors (EF007271) | No |
| Suitable for monitoring of magnetic switches (EF007266) | No |
| Suitable for monitoring of proximity switches (EF007267) | No |
| Evaluation inputs (EF008245) | Other |
| With start input (EF003342) | No |
| With muting function (EF004057) | No |
| With feedback circuit (EF003343) | No |
| Release-delay (EF001129) | 0.15 s |
| Number of outputs, safety related, undelayed, with contact (EF003344) | 1 |
| Number of outputs, safety related, delayed, with contact (EF003345) | 0 |
| Number of outputs, safety related, undelayed, semiconductors (EF003346) | 0 |
| Number of outputs, safety related, delayed, semiconductors (EF003347) | 0 |
| Number of outputs, signalling function, undelayed, with contact (EF003348) | 1 |
| Number of outputs, signalling function, delayed, with contact (EF003349) | 0 |
| Number of outputs, signalling function, undelayed, semiconductors (EF003350) | 0 |
| Number of outputs, signalling function, delayed, semiconductors (EF003351) | 0 |
| Stop category according to IEC 60204 (EF007498) | Other |
| With approval for BG BIA (EF004145) | No |
| With approval according to UL (EF001783) | No |
| Width (EF000008) | 10 mm |
| Height (EF000040) | 75 mm |
| Depth (EF000049) | 112 mm |
