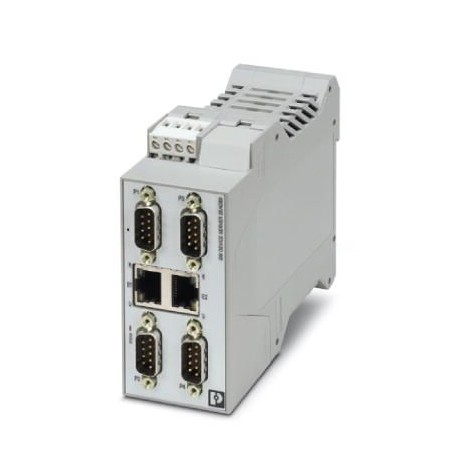

GW PN/ASCII 2E/4DB9 1020882 PHOENIX CONTACT Conversores de Interface
GW PN/ASCII 2E/4DB9
1020882
PHOENIX_CONTACT
Conversores de Interface
O GW PN/ASCII... converte cadeias de caracteres seriais de caracteres RAW ou ASCII em PROFINET. É composto por duas conexões RJ45 e quatro conexões D-SUB-9.
Controladores industriais (PLC) > Módulo de comunicação do PLC
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão e vinte mil oitocentos e oitenta e dois |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões quinhentos e doze mil e treze |
| Peso por Peça (excluindo embalagem) | 245.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões cento e setenta e seis mil duzentos |
| País de origem | EUA (Estados Unidos) |
Condições ambientais
| Temperatura ambiente (operação) | -40 °C ... 70 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Admissível umidade (operação) | 10 % a 95 % (sem condensação) |
| Permitida humidade (armazenamento/transporte) | 5 % a 95 % (sem condensação) |
| Altitude | < 2000 m |
| Grau de proteção | IP20 |
| Imunidade de ruído | EN 61000-6-2:2005 |
Geral
| Isolamento eléctrico | IEC UL 61010-1 (VCC // Ethernet) |
|---|---|
| Tensão de teste de dados de interface/interface de dados | 1.5 kVrms(50 Hz, 1 min.) |
| Tensão de teste de interface de dados/fonte de alimentação | 1.5 kVrms |
| 1.5 kVrms(50 Hz, 1 min.) | |
| Normas/regulamentos | EN 55022, EN 55024 |
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
| De emissão de ruído | EN 61000-6-4 |
| Peso líquido | 245 g |
| Material da carcaça | PA 6.6 |
| Cor | cinzento |
| MTBF | 63.5 Anos (normas da Telcordia, 25°C de temperatura, 50% de estresse, Fator Ambiental = 1.0) |
| 42.3 Anos (normas da Telcordia, 40°C de temperatura, 50% de estresse, Fator Ambiental = 1.5) | |
| De conformidade | CE-conformidade |
| UL, EUA | UL 61010-1 |
| UL, EUA/Canadá | Classe I, Div. 2, Grupos A, B, C, D T4A |
Fonte de alimentação
| Faixa de alimentação de tensão | 10.8 V DC ... 30 V DC (via pluggable COMBICON bloco de terminais com parafuso) |
|---|---|
| Max. consumo de corrente | 120 mA (24 V DC) |
| Típico de consumo de corrente | 110 mA (24 V DC) |
| Condutor de seção transversal flexível max. | De 2,50 mm2 |
| Condutor de seção transversal flexível min. | De 0,20 mm2 |
| Condutor de seção transversal AWG max. | Doze |
| Condutor de seção transversal AWG min. | Vinte e quatro |
Interface Serial
| Interface 1 | PROFINET |
|---|---|
| Interface | Ethernet |
| Não. de portas | Dois |
| Método de ligação | Tomada RJ45 blindado |
| De transmissão de comprimento | ≤ 100 m (par trançado blindado) |
| Protocolos suportados | PROFINET, ASCII |
| Auxiliar de protocolos | ARP, DHCP (Cliente), PING |
| De série, a velocidade de transmissão de | 10/100 Mbps auto negociação |
| Interface | RS-232 |
| Número de conexões | Quatro |
| Método de ligação | D-SUB de 9 ficha de |
| Formato de arquivo de/codificação | 5/6/7/8 bits de Dados, 1/2 Stop bits, Nenhuma/Ímpar/par/Mark/Space Paridade |
| De transmissão de comprimento | 15 m |
| Atribuição de pinos | |
| Dados de controle de fluxo/protocolos | Software aperto de mão, Xon/Xoff ou hardware de handshake RTS/CTS |
| De série, a velocidade de transmissão de | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interface | RS-422 |
| Número de conexões | Quatro |
| Método de ligação | D-SUB de 9 ficha de |
| Formato de arquivo de/codificação | 5/6/7/8 bits de Dados, 1/2 Stop bits, Nenhuma/Ímpar/par/Mark/Space Paridade |
| De transmissão de comprimento | ≤ 1200 m |
| Resistência de terminação | 120 Ω (configurável) |
| Atribuição de pinos | |
| De série, a velocidade de transmissão de | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Interface | RS-485 |
| Número de conexões | Quatro |
| Método de ligação | D-SUB de 9 ficha de |
| Formato de arquivo de/codificação | 5/6/7/8 bits de Dados, 1/2 Stop bits, Nenhuma/Ímpar/par/Mark/Space Paridade |
| Resistência de terminação | 120 Ω (configurável) |
| Atribuição de pinos | |
| De série, a velocidade de transmissão de | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
Função
| Gerenciamento baseado na Web | sim |
|---|---|
| Gestão | Gerenciamento baseado na Web |
| Status de diagnóstico e indicadores |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Tipo de teste | Resistência à vibração em acc. com EN 60068-2-6/IEC 60068-2-6 |
| Choque na acc. com a EN 60068-2-27/IEC 60068-2-27 | |
| De emissão de ruído | EN 61000-6-4 |
| Imunidade de ruído | EN 61000-6-2:2005 |
| Normas/regulamentos | EN 55022, EN 55024 |
| De conformidade | CE-conformidade |
| UL, EUA | UL 61010-1 |
| UL, EUA/Canadá | Classe I, Div. 2, Grupos A, B, C, D T4A |
Classificações
eCl@ss 4.0Vinte e sete milhões duzentos e cinquenta mil quinhentos quatroeCl@ss 4.1Vinte e sete milhões duzentos e cinquenta mil quinhentos quatroeCl@ss 5.0Vinte e sete milhões duzentos e cinquenta mil quinhentos quatroeCl@ss 5.1Vinte e sete milhões duzentos e cinquenta mil quinhentos quatroeCl@ss 6.0Dezenove milhões cento e setenta e nove mil duzentoseCl@ss 7.0Dezenove milhões cento e setenta e nove mil duzentos e noventaeCl@ss 9.0Dezenove milhões cento e setenta e nove mil duzentos e noventa
UNSPSC 6.01Trinta milhões, duzentos e onze mil quinhentos e seisUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil, oitoUNSPSC 11Trinta e nove milhões cento e vinte e um mil, oito12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil, oito13.2 UNSPSCQuarenta e três milhões, duzentos e vinte e dois mil seiscentos e quatro
| Característica | Valor |
|---|---|
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 4 |
| Número de interfaces HW RS-422 (EF003022) | 4 |
| Número de interfaces HW RS-485 (EF003023) | 4 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW outras (EF003027) | 0 |
| Com interface ótica (EF003028) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Redundância (EF003156) | Não |
| Com separação potencial (EF003272) | Não |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Adequado para funções de segurança (EF001597) | Não |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 45 mm |
| Altura (EF000040) | 99 mm |
| Profundidade (EF000049) | 115 mm |
