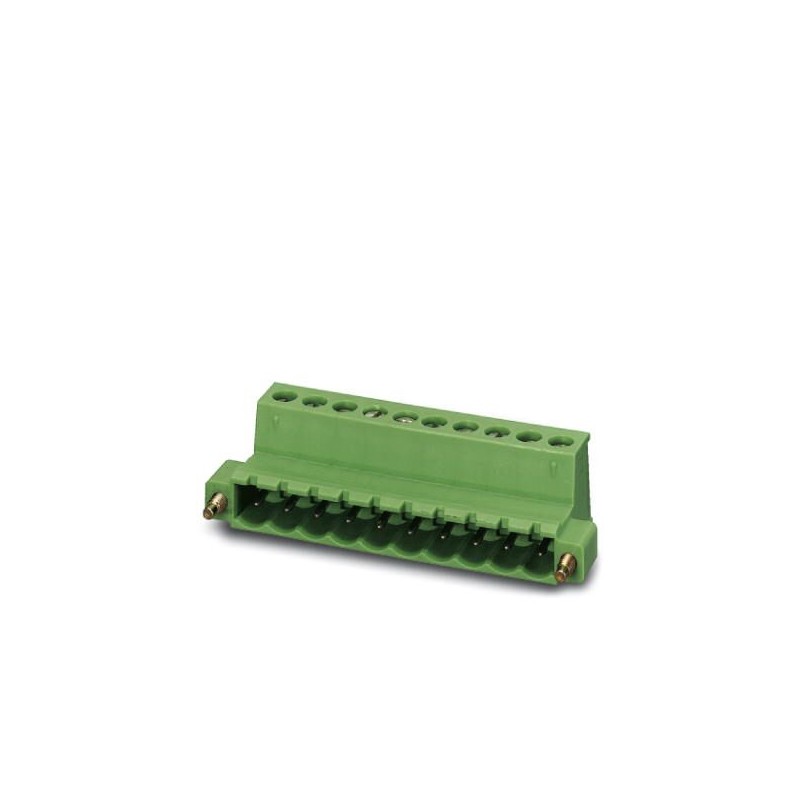

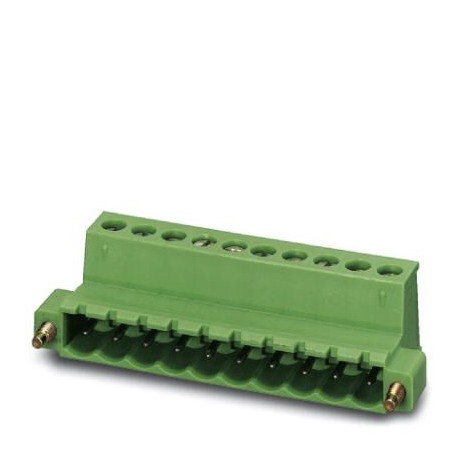

IC 2,5/12-STF-5,08 BKBDWH:1-12 1778528 PHOENIX CONTACT Conector do cabo de
IC 2,5/12-STF-5,08 BKBDWH:1-12
1778528
PHOENIX_CONTACT
50
Conector do cabo de
Conector para placa de circuito impresso, seção nominal: 2,5 mm², cor: preto, corrente nominal: 12 A, tensão de dimensionamento (III/2): 320 V, superfície de contato: Estanho, tipo de contato: Macho, Número de potenciais: 12, Número de linhas: 1, Número de pólos por linha: 12, número de conexões: 12, família de artigos: IC 2.5/.. -STF, passo: 5,08 mm, tipo de conexão: Conexão a parafuso com cápsula de tração, direção de conexão do condutor/placa de circuito impresso: 0°, Stecksystem: CLASSIC COMBICON, Travamento: Trava de parafuso, tipo de embalagem: em caixa
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲PCB conector, corrente nominal: 12, a tensão nominal (III/2): 320 V, número de posições: 12, pitch: 5.08 mm, método de ligação: Parafuso de conexão com tensão de manga, cor: preto, superfície de contato: Estanho
Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e setenta e oito mil e quinhentos e vinte oito |
|---|---|
| Embalagem da unidade | Um |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, quinhentos e vinte seis mil setecentos e oito |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
Dimensões
| Comprimento [ l ] | 19 mm |
|---|---|
| Largura [ w ] | 71.08 mm |
| Altura [ h ] | 15 mm |
| Campo | 5.08 mm |
| Dimensão um | 55.88 mm |
Geral
| Gama de artigos | IC 2,5/..-STF |
|---|---|
| Número de posições | Doze |
| Método de ligação | Parafuso de conexão com tensão de manga |
| Material isolante grupo | Eu |
| Nominal a tensão de pico (III/3) | 4 kV |
| Nominal a tensão de pico (III/2) | 4 kV |
| Nominal a tensão de pico (II/2) | 4 kV |
| Tensão nominal (III/3) | 250 V |
| Tensão nominal (III/2) | 320 V |
| Tensão nominal (II/2) | 630 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 12 |
| Nominal da seção transversal do | 2,5 mm2 |
| Corrente de carga máxima | 12 |
| Material isolante | PA |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ligação de dados
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 2,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 2,5 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Doze |
| 2 condutores com a mesma seção transversal, sólido min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, sólido max. | 1 mm2 |
| 2 condutores com a mesma seção transversal, encalhado min. | 0,2 mm2 |
| 2 condutores com a mesma seção transversal, encalhado max. | 1,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, min. | 0,25 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, virolas, sem manga de plástico, max. | 1 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, min. | 0,5 mm2 |
| 2 condutores com a mesma seção transversal, encalhado, TWIN anilhas com manga de plástico, max. | 1,5 mm2 |
| Mínimo AWG de acordo com a UL/CUL | Trinta |
| Máximo AWG de acordo com a UL/CUL | Doze |
Normas e Regulamentos
| Conexão em acc. com o padrão de | PT-VDE |
|---|---|
| CSA | |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | |
|---|---|
| Levar 7439-92-1 | |
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss
| eCl@ss 4.0 | Vinte e sete milhões cento e quarenta e um mil cento e nove |
|---|---|
| eCl@ss 4.1 | Vinte e sete milhões cento e quarenta e um mil cento e nove |
| eCl@ss 5.0 | Vinte e sete milhões cento e quarenta e um mil cento e noventa |
| eCl@ss 5.1 | Vinte e sete milhões duzentos e sessenta mil, setecentos |
| eCl@ss 6.0 | Vinte e sete milhões duzentos e sessenta mil, setecentos |
| eCl@ss 7.0 | Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove |
| eCl@ss 8.0 | Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove |
| eCl@ss 9.0 | Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Trinta milhões, duzentos e onze mil oitocentos e um |
|---|---|
| UNSPSC 7.0901 | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| UNSPSC 11 | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| 12.01 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e trinta e dois |
| 13.2 UNSPSC | Trinta e nove milhões cento e vinte e um mil quatrocentos e nove |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
