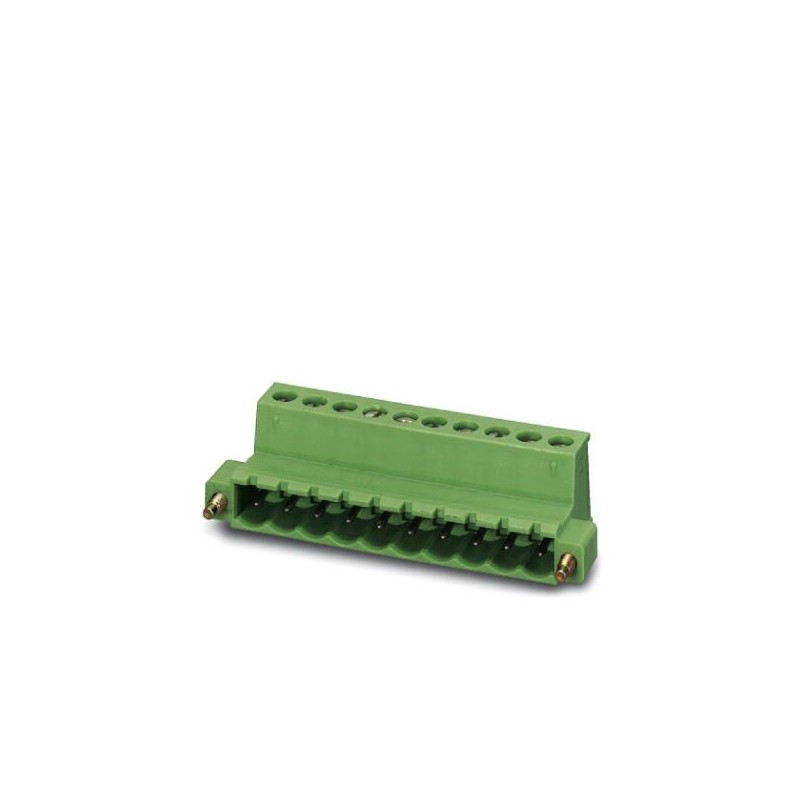

IC 2,5/12-STF-5,08 BKBDWH:1-12 1778528 PHOENIX CONTACT Conector para placa de circuito impreso, corriente no..
IC 2,5/12-STF-5,08 BKBDWH:1-12
1778528
PHOENIX_CONTACT
50
Conector para placa de circuito impreso, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, número de polos: 12, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, color: negro, superficie contactos: Estaño, montaje: Soldadura por ola
Conector para placa de circuito impreso, sección nominal: 2,5 mm², color: negro, corriente nominal: 12 A, tensión de dimensionamiento (III/2): 320 V, superficie contactos: Estaño, tipo de contacto: Macho, Número de potenciales: 12, Número de filas: 1, Número de polos por fila: 12, número de conexiones: 12, familia de artículos: IC 2,5/..-STF, paso: 5,08 mm, tipo de conexión: Conexión por tornillo con cápsula de tracción, dirección de conexión conductor/placa de circuito impreso: 0 °, Stecksystem: CLASSIC COMBICON, Bloqueo: Bloqueo por tornillo, tipo de embalaje: empaquetado en caja
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Conector de PCB, corriente nominal: 12 A, tensión asignada (III/2): 320 V, el número de puestos: 12, paso: 5.08 mm, método de conexión: Tornillo de conexión con la tensión de la manga, color: negro, superficie de contacto: Lata
Clave De Datos Comerciales
| Orderkey | Millón setecientos setenta y ocho mil quinientos veintiocho |
|---|---|
| Unidad de embalaje | Uno |
| GTIN | 4046356526708 |
| Personalizado número de tarifa | Ochenta y cinco millones trescientos sesenta y seis mil novecientos noventa |
Dimensiones
| Longitud [ l ] | 19 mm |
|---|---|
| Ancho [ w ] | 71.08 mm |
| Altura [ h ] | 15 mm |
| Cancha | 5.08 mm |
| La dimensión de una | El 55,88 mm |
General
| Gama de artículos | IC 2,5/..-STF |
|---|---|
| Número de posiciones | Doce |
| Método de conexión | Tornillo de conexión con la tensión de la manga |
| Material aislante grupo | Yo |
| Tensión de impulso admisible (III/3) | 4 kV |
| Tensión de impulso admisible (III/2) | 4 kV |
| Tensión de impulso admisible (II/2) | 4 kV |
| Tensión asignada (III/3) | 250 V |
| Tensión asignada (III/2) | 320 V |
| Tensión nominal (II/2) | 630 V |
| Conexión en acc. con el estándar de | ES-VDE |
| Corriente Nominal IN | 12 Un |
| Nominal de la sección transversal | 2,5 mm2 |
| Corriente de carga máxima | 12 Un |
| Material aislante | PA |
| Clasificación de inflamabilidad según UL 94 | V0 |
Los datos de conexión
| Conductor de sección transversal sólida min. | 0.2 mm2 |
|---|---|
| Conductor sección transversal del sólido máx. | 2,5 mm2 |
| Conductor de sección transversal flexible min. | 0.2 mm2 |
| Conductor de sección transversal flexible max. | 2,5 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola sin manguito de plástico max. | 2,5 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico min. | 0,25 mm2 |
| Conductor de sección transversal flexible, con virola con manguito de plástico max. | 2,5 mm2 |
| Sección cruzada del Conductor AWG min. | Veinticuatro |
| Sección cruzada del Conductor AWG max. | Doce |
| 2 conductores con la misma sección transversal, maciza min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, maciza max. | 1 mm2 |
| 2 conductores con la misma sección transversal, cadena min. | 0.2 mm2 |
| 2 conductores con la misma sección transversal, cadena de max. | 1,5 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, min. | 0,25 mm2 |
| 2 conductores con la misma sección transversal, trenzado, casquillos sin manguito de plástico, max. | 1 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, min. | 0,5 mm2 |
| 2 conductores con la misma sección transversal, cadena, DOBLE virolas con manguito de plástico, max. | 1,5 mm2 |
| Mínimo AWG según UL/CUL | Treinta |
| Máximo AWG según UL/CUL | Doce |
Normas y Reglamentos
| Conexión en acc. con el estándar de | ES-VDE |
|---|---|
| CSA | |
| Clasificación de inflamabilidad según UL 94 | V0 |
Ambiental, Cumplimiento De Productos
| Llegar a SVHC | |
|---|---|
| Plomo 7439-92-1 | |
| China RoHS | Uso Ecológico Periodo = 50 |
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | Veintisiete millones cien cuarenta y ún mil cien nueve |
|---|---|
| eCl@ss 4.1 | Veintisiete millones cien cuarenta y ún mil cien nueve |
| eCl@ss 5.0 | Veintisiete millones cien cuarenta y ún mil cien noventa |
| eCl@ss 5.1 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 6.0 | Veintisiete millones doscientos sesenta mil setecientos |
| eCl@ss 7.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
| eCl@ss 8.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
| eCl@ss 9.0 | Veintisiete millones cuatrocientos cuarenta mil trescientos nueve |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Treinta millones doscientos once mil ochocientos uno |
|---|---|
| UNSPSC 7.0901 | Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos |
| UNSPSC 11 | Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos |
| UNSPSC 12.01 | Treinta y nueve millones cien veintiún mil cuatrocientos treinta y dos |
| UNSPSC 13.2 | Treinta y nueve millones cien veintiún mil cuatrocientos nueve |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
