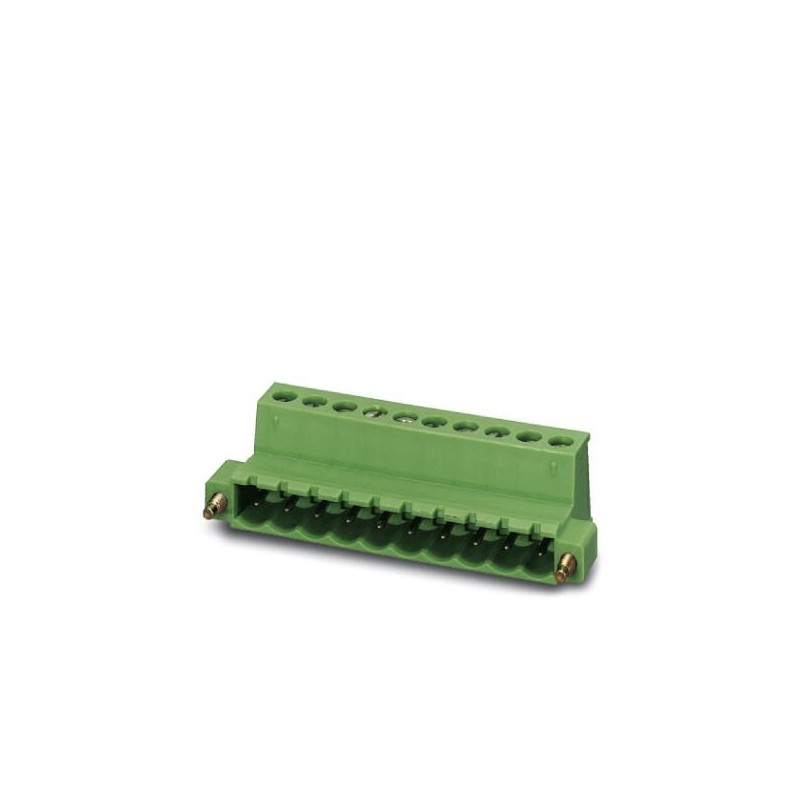

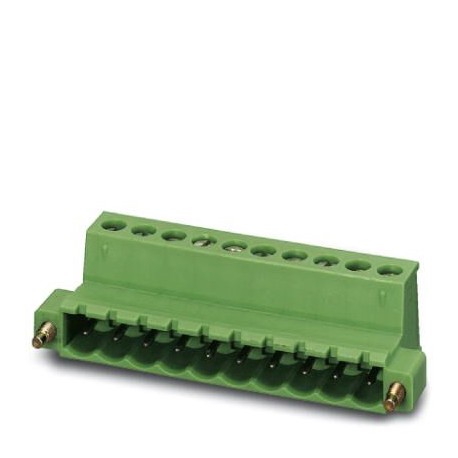

IC 2,5/12-STF-5,08 BKBDWH:1-12 1778528 PHOENIX CONTACT Kabel-Anschluss
IC 2,5/12-STF-5,08 BKBDWH:1-12
1778528
PHOENIX_CONTACT
50
Kabel-Anschluss
Steckverbinder für Leiterplatte, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Dimensionierspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl Potentiale: 12, Anzahl Reihen: 1, Polzahl pro Reihe: 12, Anzahl Anschlüsse: 12, Artikelfamilie: IC 2.5/.. -STF, Rastermaß: 5,08 mm, Anschlussart: Schraubverbindung mit Traktionskapsel, Leiteranschlussrichtung/Leiterplatte: 0°, Stecksystem: CLASSIC COMBICON, Verriegelung: Schraubverriegelung, Verpackungsart: boxed
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Leiterplatten-Steckverbinder, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Anzahl der Positionen: 12, raster: 5,08 mm, Anschlusstechnik: Schraub-Anschluss mit Spannung-Hülse, Farbe: schwarz, Kontaktoberfläche: Zinn
Key-Kommerzielle Daten
| Orderkey | Eine Million sieben hundert acht und siebzig tausend fünf hundert acht und zwanzig |
|---|---|
| Verpackungseinheit | Eins |
| GTIN | 4046356526708 |
| Custom tariff number | Fünf und achtzig Millionen drei hundert sechs und sechzig tausend neun hundert neunzig |
Abmessungen
| Länge [ l ] | 19 mm |
|---|---|
| Breite [ w ] | 71.08 mm |
| Höhe [ h ] | 15 mm |
| Pitch | 5,08 mm |
| Maß a | 55.88 mm |
Allgemeine
| Palette von Artikeln | IC 2,5/..-STF |
|---|---|
| Anzahl der Positionen | Zwölf |
| Verbindungs-Methode | Verschraubung mit Spannhülse |
| Dämmstoff-Gruppe | Ich |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 630 V |
| Verbindung im acc. mit standard | EN-VDE |
| Nennstrom IN | 12 A |
| Nennquerschnitt | 2,5 mm2 |
| Maximaler Laststrom | 12 A |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
Verbindungsdaten
| Leiterquerschnitt Feste min. | 0,2 mm2 |
|---|---|
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 2,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,25 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Vier und zwanzig |
| Leiterquerschnitt AWG max. | Zwölf |
| 2 Leiter mit gleichem Querschnitt, Feste min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, Feste max. | 1 mm2 |
| 2 Leiter mit gleichem Querschnitt, mehrdrähtig min. | 0,2 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt max. | 1,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse min. | 0,25 mm2 |
| 2 Leiter mit gleichem Querschnitt, Litze, Aderendhülsen, ohne Kunststoffhülse max. | 1 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülsen mit Kunststoffhülse min. | 0,5 mm2 |
| 2 Leiter mit gleichem Querschnitt, verseilt, TWIN-Aderendhülse mit Kunststoffhülse max. | 1,5 mm2 |
| Mindestens AWG nach UL/CUL | Dreißig |
| Maximale AWG nach UL/CUL | Zwölf |
Normen und Vorschriften
| Verbindung im acc. mit standard | EN-VDE |
|---|---|
| CSA | |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| REACh-SVHC | |
|---|---|
| Blei 7439-92-1 | |
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun |
|---|---|
| eCl@ss 4.1 | Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neun |
| eCl@ss 5.0 | Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert neunzig |
| eCl@ss 5.1 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 6.0 | Sieben und zwanzig Millionen zwei hundert sechzig tausend sieben hundert |
| eCl@ss 7.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
| eCl@ss 8.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
| eCl@ss 9.0 | Sieben und zwanzig Millionen vier hundert vierzig tausend drei hundert neun |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Dreißig Millionen zwei hundert elf tausend acht hundert eins |
|---|---|
| UNSPSC 7.0901 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig |
| UNSPSC 11 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig |
| UNSPSC 12.01 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei und dreißig |
| UNSPSC 13.2 | Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert neun |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
