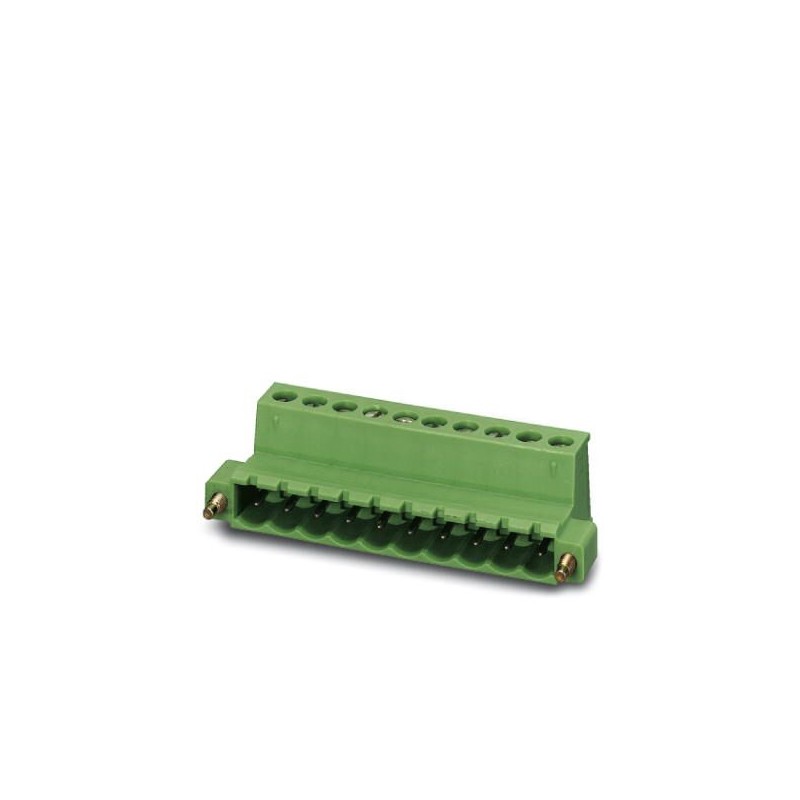

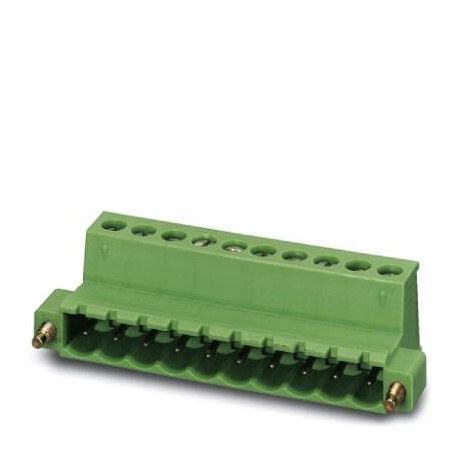

IC 2,5/12-STF-5,08 BKBDWH:1-12 1778528 PHOENIX CONTACT Connecteur de câble
IC 2,5/12-STF-5,08 BKBDWH:1-12
1778528
PHOENIX_CONTACT
50
Connecteur de câble
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 12 A, tension de dimensionnement (III/2) : 320 V, surface de contact : étain, type de contact : mâle, Nombre de potentiels : 12, Nombre de rangées : 1, Nombre de pôles par rangée : 12, nombre de connexions : 12, famille d’articles : IC 2,5/.. -STF, pas : 5,08 mm, type de raccordement : Raccord à vis avec capsule de traction, sens de raccordement du conducteur/carte de circuit imprimé : 0°, Stecksystem : CLASSIC COMBICON, Verrouillage : Verrouillage à vis, type d’emballage : en boîte
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Carte PCB de connecteur, le courant nominal: 12 A, tension assignée (III/2): 320 V, le nombre de positions: 12, pas: 5,08 mm, méthode de connexion: raccord à Vis avec une tension de manche, couleur: noir, surface des contacts: Étain
Clé De Données Commerciales
| Orderkey | Million sept cent soixante dix huit mille cinq cent vingt huit |
|---|---|
| Unité d'emballage | Un |
| GTIN | 4046356526708 |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
Dimensions
| Longueur [ l ] | 19 mm |
|---|---|
| Largeur [ w ] | 71.08 mm |
| Hauteur [ h ] | 15 mm |
| Hauteur | 5.08 mm |
| Dimension d'un | 55.88 mm |
Général
| Une gamme d'articles | IC 2,5/..-STF |
|---|---|
| Nombre de postes | Douze |
| Méthode de connexion | Connexion à vis avec une tension de manche |
| Matériau isolant groupe | J' |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
| Tension assignée (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 12 Un |
| Nominale de la section transversale | 2,5 mm2 |
| Maximum de courant de charge | 12 Un |
| Matériau isolant | PA |
| L'indice d'inflammabilité selon UL 94 | V0 |
Les données de connexion
| Chef de section transversale solide min. | 0.2 mm2 |
|---|---|
| Chef de section transversale solide max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 2,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 2,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Douze |
| 2 conducteurs de même section transversale, solide min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, solide max. | 1 mm2 |
| 2 conducteurs de même section transversale, brin min. | 0.2 mm2 |
| 2 conducteurs de même section transversale, brin max. | 1,5 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, min. | 0,25 mm2 |
| 2 conducteurs de même section transversale, brin, viroles sans manchon plastique, max. | 1 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, min. | 0,5 mm2 |
| 2 conducteurs de même section transversale, brin, DOUBLE bagues avec manchon en plastique, max. | 1,5 mm2 |
| Minimum AWG selon UL/CUL | Trente |
| Maximum de l'AWG selon UL/CUL | Douze |
Les normes et les Règlements
| Connexion en acc. avec la norme | FR-VDE |
|---|---|
| CSA | |
| L'indice d'inflammabilité selon UL 94 | V0 |
L'Environnement De La Conformité Des Produits
| REACh SVHC | |
|---|---|
| Plomb 7439-92-1 | |
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss
| eCl@ss 4.0 | Vingt sept million cents quarante et une mille cents neuf |
|---|---|
| eCl@ss 4.1 | Vingt sept million cents quarante et une mille cents neuf |
| eCl@ss 5.0 | Vingt sept million cents quarante et une mille cents quatre vingt dix |
| eCl@ss 5.1 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 6.0 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 7.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 8.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 9.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Trente million deux cent onze mille huit cent un |
|---|---|
| UNSPSC 7.0901 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 11 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 12.01 | Trente neuf million cents vingt et une mille quatre cent trente deux |
| UNSPSC 13.2 | Trente neuf million cents vingt et une mille quatre cent neuf |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
