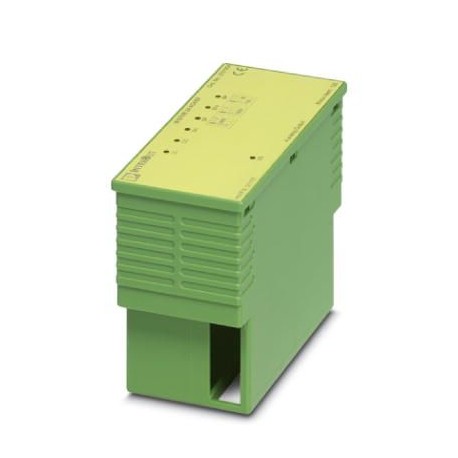

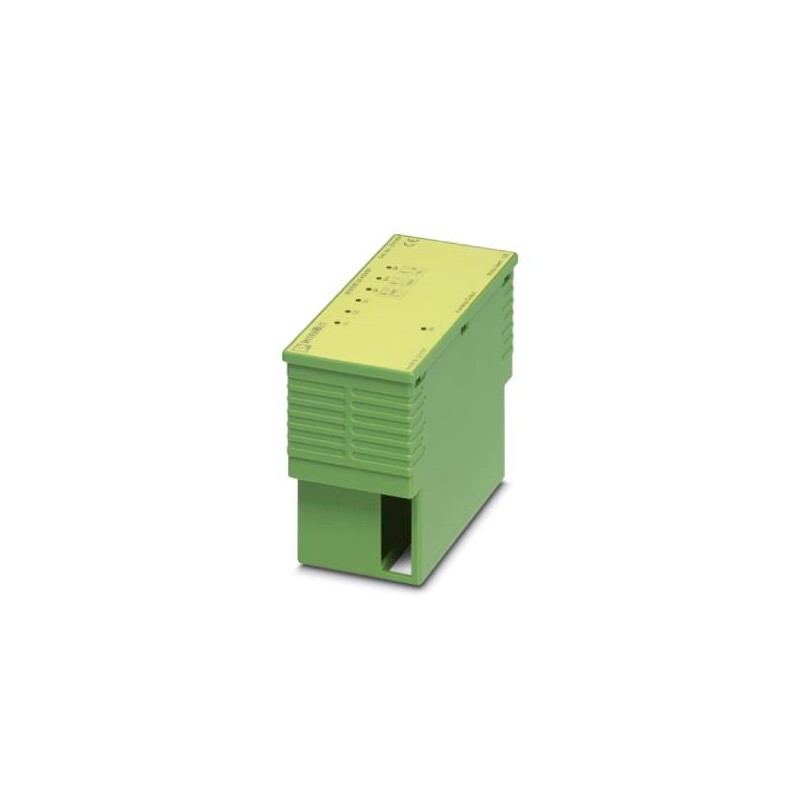

IB STME 24 AO 4/EF 2701954 PHOENIX CONTACT Sistema eletrônico modular de reposição
IB STME 24 AO 4/EF
2701954
PHOENIX_CONTACT
Sistema eletrônico modular de reposição
Módulo de saída analógica INTERBUS-ST, 4 saídas, 0-10 V, ±10 V, 0-20 mA, 4-20 mA, composto por: apenas eletrônica modular
E / S
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados comerciais
| Código do pedido | 2701954 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| GTIN | 4046356895736 |
| Peso por unidade (exclusive embalagem) | 241,000 GRM |
| Número do imposto alfandegário | 85389091 |
| País de origem | DE (Alemanha) |
Observação
| Restrição de uso | EMC: produto de classe A, veja a declaração do fabricante na área de download |
|---|
Condições ambiente
| Temperatura ambiente (funcionamento) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -25 °C ... 70 °C |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (não condensado) |
| Umidade do ar admissível (armazenamento/transporte) | 10 % ... 95 % (não condensado) |
| Pressão do ar (funcionamento) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 80 kPa ... 106 kPa (até 2000 m acima do nível do mar) |
| Grau de proteção | IP20 |
Geral
| Tipo de montagem | Trilho de fixação |
|---|---|
| Peso líquido | 241 g |
| Modo operacional | Operação de dados de processo com 4 palavras |
| Sinalização de diagnóstico | Falha da alimentação interna de periferia Mensagem de erro de periférico ao acoplador de bus |
| Falha do fusível F1 Mensagem de erro de periférico ao acoplador de bus | |
| Falha da alimentação de periferia Mensagem de erro de periférico ao acoplador de bus |
Interfaces
| Denominação | Local bus ST |
|---|---|
| Tipo de conexão | Conector local Bus ST |
| Velocidade de transmissão | 500 kBit/s |
| Tipo de conexão | Cobre |
Alimentação da eletrônica modular
| Tipo de conexão | Conector local Bus ST |
|---|---|
| Denominação | Alimentação lógica |
| Tensão de alimentação | 9 V DC (do barramento local ST) |
| Consumo de energia | típ. 54 mA |
| máx. 80 mA | |
| Consumo de corrente | típ. 0,5 W |
Saídas analógicas
| Quantidade de saídas | 4 (Tensão ou corrente) |
|---|---|
| Tecnologia de conexão | 2, 3 condutores (blindado) |
| Denominação saída | Saídas analógicas |
| Tempo de conversão D/A | máx. 1 ms (incl. slew rate) |
| Resolução D/A | 12 Bit |
| Denominação de proteção | Proteção contra transientes |
| Comando / componente de proteção | Diodo supressor |
| Representação do valor de saída | 16 bits de complemento duplo |
| Sinal de saída corrente | 0 mA ... 20 mA (Modos SF e SF4) |
| 4 mA ... 20 mA (Modo SF4) | |
| Carga/carga de saída da saída de corrente | até 500 Ω |
| Sinal de saída tensão | -10 V ... 10 V (Modo BP) |
| 0 V ... 10 V (Modos SF e SF4) | |
| Carga/carga de saída da saída de tensão | > 2 kΩ |
Isolamento de potencial
| Faixa de teste | Bus/saídas 500 V AC 50 Hz 1 min. |
|---|---|
| Tensão de alimentação/saídas 500 V AC 50 Hz 1 min. | |
| Tensão de alimentação/condutor de proteção 500 V AC 50 Hz 1 min. | |
| Tensão de periféricos/condutor de proteção 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX AUTOMATION EN.pdf | 35 Mbytes |
|
