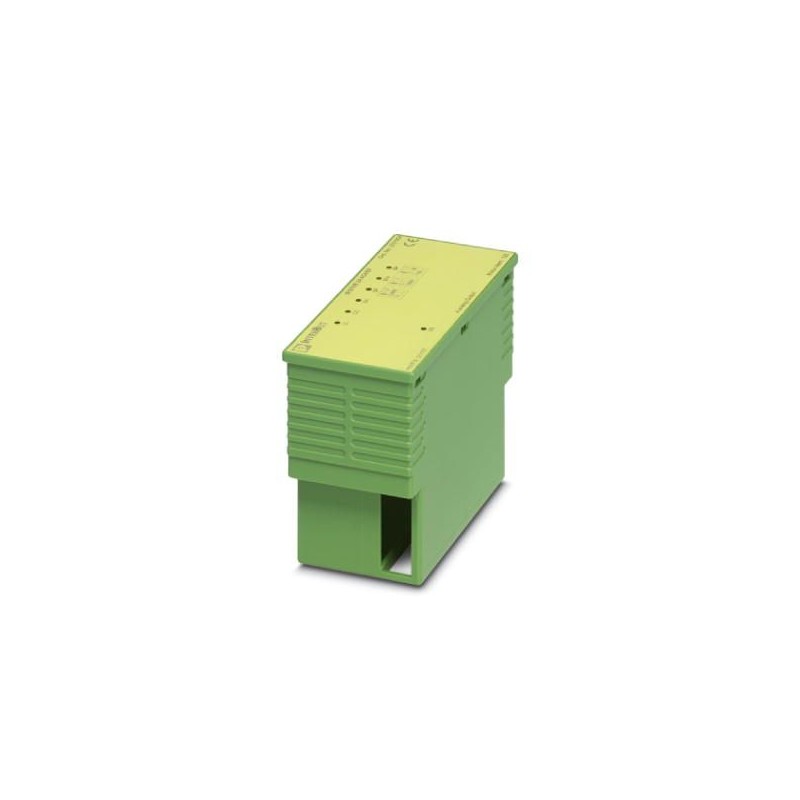

IB STME 24 AO 4/EF 2701954 PHOENIX CONTACT Modulo elettronico di ricambio
IB STME 24 AO 4/EF
2701954
PHOENIX_CONTACT
Modulo elettronico di ricambio
Modulo di uscita analogico INTERBUS-ST, 4 uscite, 0-10 V, ±10 V, 0-20 mA, 4-20 mA, composto da: solo elettronica modulare
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701954 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI342 - |
| GTIN | 4046356895736 |
| Peso per pezzo (confezione esclusa) | 241,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza formazione di condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza formazione di condensa) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 241 g |
| Funzionamento | Elaborazione dati di processo con 4 word |
| Messaggi di diagnostica | Caduta dell'alimentazione interna della periferia Segnalazione di errore periferia all'accoppiatore bus |
| Guasto del fusibile F1 Segnalazione di errore periferia all'accoppiatore bus | |
| Caduta dell'alimentazione della periferia Segnalazione di errore periferia all'accoppiatore bus |
Interfacce
| Denominazione | bus locale ST |
|---|---|
| Collegamento | connettore bus locale ST |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | Rame |
Alimentazione dell'elettronica
| Collegamento | connettore bus locale ST |
|---|---|
| Denominazione | Alimentazione logica |
| Tensione di alimentazione | 9 V DC (dal bus locale ST) |
| Corrente assorbita (a carico nominale) | tip. 54 mA |
| max. 80 mA | |
| Potenza assorbita | tip. 0,5 W |
Uscite analogiche
| Numero uscite | 4 (Tensione o corrente) |
|---|---|
| Tecnica di connessione | 2/3 conduttori (schermati) |
| Denominazione uscita | Uscite analogiche |
| Tempo di conversione D/A | max. 1 ms (incl. Slew Rate) |
| Risoluzione D/A | 12 Bit |
| Nome protezione | protezione da fenomeni transitori |
| Circuito/componente di protezione | Diodo soppressore |
| Rappresentazione valori di output | 16 bit complemento a due |
| Segnale d'uscita, corrente | 0 mA ... 20 mA (Modalità SF e SF4) |
| 4 mA ... 20 mA (Modalità SF4) | |
| Carico/carico di uscita uscita di corrente | fino a 500 Ω |
| Segnale d'uscita, tensione | -10 V ... 10 V (Modalità BP) |
| 0 V ... 10 V (Modalità SF e SF4) | |
| Carico/carico di uscita uscita di tensione | > 2 kΩ |
Separazione del potenziale
| Test di verifica | Bus / Uscite 500 V AC 50 Hz 1 min. |
|---|---|
| Tensione di alimentazione uscite 500 V AC 50 Hz 1 min. | |
| Tensione di alimentazione/Conduttore di terra 500 V AC 50 Hz 1 min. | |
| Tensione periferica/Conduttore di terra 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
