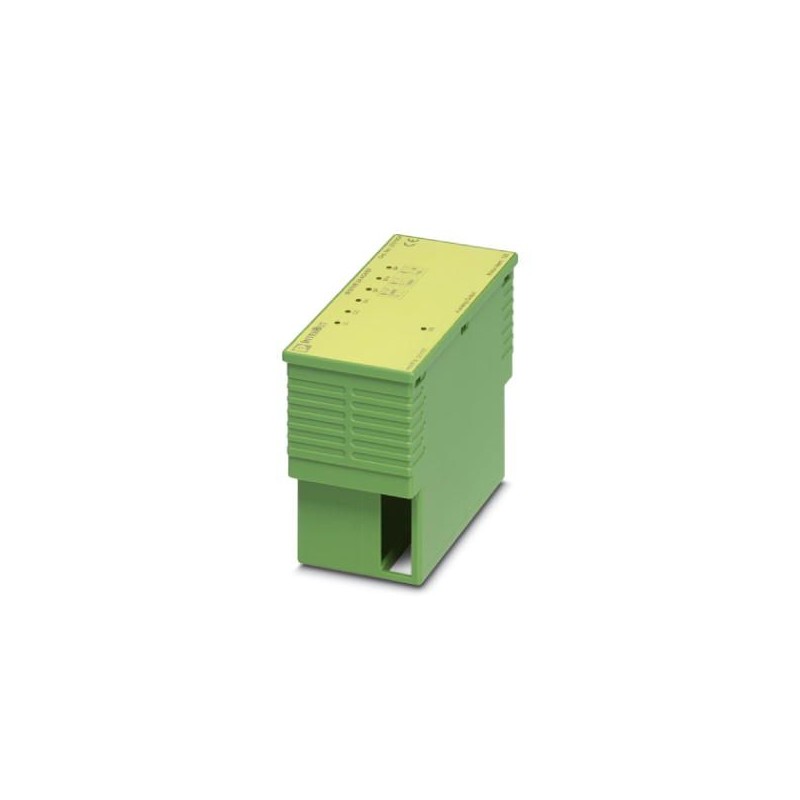

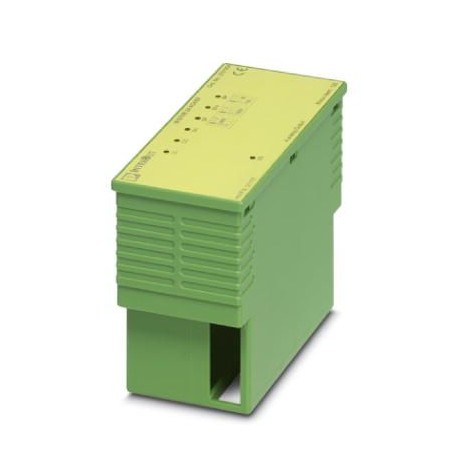

IB STME 24 AO 4/EF 2701954 PHOENIX CONTACT Módulo de salidas analógicas INTERBUS-ST, 4 salidas, 0-10 V, ±10 ..
IB STME 24 AO 4/EF
2701954
PHOENIX_CONTACT
Módulo de salidas analógicas INTERBUS-ST, 4 salidas, 0-10 V, ±10 V, 0-20 mA, 4-20 mA, compuesto por: solo electrónica modular
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2701954 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI342 - |
| EAN | 4046356895736 |
| Peso por unidad (sin incluir el embalaje) | 241,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Índice de protección | IP20 |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 241 g |
| Modo operativo | Servicio de datos de proceso con 4 palabras |
| Mensajes de diagnóstico | Corte de la alimentación interna de periferia Mensaje de error periférico en el acoplador de bus |
| Fallo del fusible F1 Mensaje de error periférico en el acoplador de bus | |
| Corte de la alimentación de periféricos Mensaje de error periférico en el acoplador de bus |
Interfaces
| Denominación | Bus local ST |
|---|---|
| Tipo de conexión | Conector bus local ST |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Alimentación de la electrónica modular
| Tipo de conexión | Conector bus local ST |
|---|---|
| Denominación | Alimentación de lógica |
| Tensión de alimentación | 9 V DC (del bus local ST) |
| Absorción de corriente | típ. 54 mA |
| máx. 80 mA | |
| Consumo de potencia | típ. 0,5 W |
Salidas analógicas
| Número de salidas | 4 (Tensión o corriente) |
|---|---|
| Técnica de conexión | 2, 3 conductores (apantallados) |
| Denominación Salida | Salidas analógicas |
| Tiempo de conversión D/A | máx. 1 ms (Incl. Sew Rate) |
| Resolución D/A | 12 Bit |
| Denominación de la protección | Protección contra transitorios |
| Circuito de protección/componente de protección | Diodo supresor |
| Representación del valor de salida | 16 bits complemento a dos |
| Señal de salida corriente | 0 mA ... 20 mA (Modo SF y SF4) |
| 4 mA ... 20 mA (Modo SF4) | |
| Carga/Carga de salida Salida de corriente | hasta 500 Ω |
| Señal de salida tensión | -10 V ... 10 V (Modo BP) |
| 0 V ... 10 V (Modo SF y SF4) | |
| Carga/Carga de salida Salida de tensión | > 2 kΩ |
Separación de potencial
| Trayecto de comprobación | Bus/salidas 500 V AC 50 Hz 1 min. |
|---|---|
| Tensión de alimentación/salidas 500 V AC 50 Hz 1 min. | |
| Tensión de alimentación/conductor de protección 500 V AC 50 Hz 1 min. | |
| Tensión periférica/conductor de protección 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
