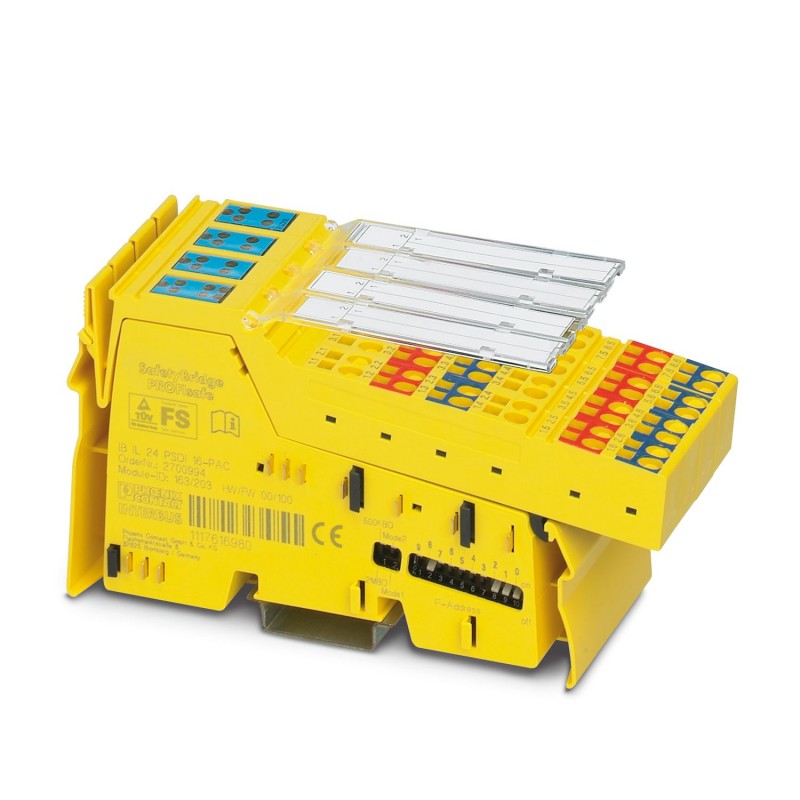

IB IL 24 PSDI 16-PAC 2700994 PHOENIX CONTACT Módulo de segurança
IB IL 24 PSDI 16-PAC
2700994
PHOENIX_CONTACT
Módulo de segurança
Módulo de entrada digital orientado para a segurança, grau de proteção IP20, para sistemas SafetyBridge V3 e sistema PROFIsafe. O módulo possui 8 entradas digitais seguras com ocupação de dois canais ou 16 entradas digitais seguras com ocupação de canal único
Safety-related digital input module, IP20 protection, for the SafetyBridge V3 and PROFIsafe system. The module has 8 safe digital inputs for two-channel assignment or 16 safe digital inputs for single-channel assignment.
Controladores industriais (PLC) > Módulo de entrada/saída digital de periférico descentralizado de bus de campo
Segurança e Comunicações
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Dados técnicos
Dimensions
| Dimensional drawing |  |
| Width | 48.8 mm |
| Height | 141 mm |
| Depth | 71.5 mm |
| Note on dimensions | Housing dimensions |
Notes
| Note on application | |
| Note on application | Only for industrial use |
Interfaces
| Inline local bus | |
| No. of channels | 2 |
| Connection method | Inline data jumper |
| Transmission speed | 500 kbps / 2 Mbps (can be switched) |
System properties
| Module | |
| ID code (dec.) | 163 |
| ID code (hex) | A3 |
| Length code (hex) | 04 |
| Length code (dec) | 04 |
| Process data channel | 8 Byte |
| Input address area | 8 Byte ((Operating mode: SafetyBridge)) |
| Output address area | 8 Byte ((Operating mode: SafetyBridge)) |
| Register length | 8 Byte |
| Required parameter data | 1 Byte ((Operating mode: SafetyBridge)) |
| Required configuration data | 5 Byte ((Operating mode: SafetyBridge)) |
Input data
| Digital: | |
| Input name | Digital inputs |
| Description of the input | IEC 61131-2 type 3 |
| Number of inputs | 8 (for 2-channel assignment) |
| 16 (for 1-channel assignment) | |
| Cable length | max. 500 m (200 m from the clock output to the safe input (total based on forward and return path)) |
| Connection method | Spring-cage connection |
| Connection technology | 2-, 3-conductor |
| Input voltage | 24 V DC (via clock outputs UT1 and UT2 or external supply) |
| Input voltage range | -3 V DC ... 30 V DC |
| Input voltage range "0" signal | -3 V DC ... 5 V DC |
| Input voltage range "1" signal | 11 V DC ... 30 V DC |
| Typical input current per channel | 2.7 mA (at 24 V) |
Product properties
| Product type | I/O component |
| Product family | Inline |
| Application | Functional safety |
| Type | modular |
| Data management status | |
| Article revision | 06 |
Electrical properties
| Maximum power dissipation for nominal condition | 14.5 W |
| Transmission medium | Copper |
| Potentials: Communications power (UL) | |
| Supply voltage | 7.5 V DC (see safety data) |
| Current draw | max. 190 mA |
| Potentials: Main circuit supply (UM) | |
| Supply voltage | 24 V DC |
| Supply voltage range | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Current draw | max. 415 mA |
| typ. 15 mA (plus current consumption of the inputs when supplied via the clock outputs, plus current consumption of the connected initiators when via through the clock outputs) | |
| Supply: Module electronics | |
| Supply voltage | 24 V DC (via voltage jumper) |
| Supply voltage range | 19.2 V DC ... 30 V DC |
Connection data
| Connection technology | |
| Connection name | Inline connector |
| pluggable | yes |
| Conductor connection | |
| Connection method | Spring-cage connection |
| Conductor cross section rigid | 0.2 mm² ... 1.5 mm² |
| Conductor cross section flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG | 24 ... 16 |
| Inline connector | |
| Connection method | Spring-cage connection |
| Conductor cross section, rigid | 0.2 mm² ... 1.5 mm² |
| Conductor cross section, flexible | 0.2 mm² ... 1.5 mm² |
| Conductor cross section AWG | 24 ... 16 |
Environmental and real-life conditions
| Ambient conditions | |
| Ambient temperature (operation) | -25 °C ... 55 °C |
| Degree of protection | IP20 |
| Air pressure (operation) | 80 kPa ... 108 kPa (up to 2000 m above sea level) |
| Air pressure (storage/transport) | 66 kPa ... 108 kPa (up to 3500 m above sea level) |
| Ambient temperature (storage/transport) | -25 °C ... 70 °C |
| Permissible humidity (operation) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| Permissible humidity (storage/transport) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
Standards and regulations
| Protection class | III (IEC 61140, EN 61140, VDE 0140-1) |
Mounting
| Mounting type | DIN rail mounting |
| Característica | Valor |
|---|---|
| Tensão de alimentação DC (intervalo) (EF007534) | 19.2 V |
| Tipo de tensão de alimentação (EF002991) | DC |
| Número de entradas digitais (EF001992) | 8 |
| Número de saídas digitais (EF001993) | 0 |
| Entradas digitais configuráveis (EF008516) | Não |
| Saídas digitais configuráveis (EF008520) | Não |
| Tensão permitida na entrada (EF007554) | -3 V |
| Tipo de tensão (tensão de entrada) (EF003033) | DC |
| Tipo de saída digital (EF003601) | Nenhum |
| Proteção contra curto-circuito, saídas disponíveis (EF003203) | Não |
| Número de interfaces industriais HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS-232 (EF003021) | 0 |
| Número de interfaces HW RS-422 (EF003022) | 0 |
| Número de interfaces HW RS-485 (EF003023) | 0 |
| Número de interfaces HW de série TTY (EF003024) | 0 |
| Número de interfaces HW paralelas (EF003026) | 0 |
| Número de interfaces HW sem fio (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW outras (EF003027) | 2 |
| Com interface ótica (EF003028) | Não |
| Suporta protocolo EtherCAT (EF017564) | Não |
| Suporta o protocolo TCP/IP (EF003050) | Não |
| Suporta o protocolo PROFIBUS (EF003052) | Não |
| Suporta o protocolo CAN (EF003053) | Não |
| Suporta o protocolo INTERBUS (EF003054) | Sim |
| Suporta o protocolo ASI (EF003051) | Não |
| Suporta o protocolo KNX (EF003055) | Não |
| Suporta o protocolo MODBUS (EF003057) | Não |
| Suporta o protocolo Data-Highway (EF003058) | Não |
| Suporta o protocolo DeviceNet (EF003059) | Não |
| Suporta o protocolo SUCONET (EF003060) | Não |
| Suporta protocolo LON (EF003017) | Não |
| Suporta o protocolo PROFINET IO (EF007525) | Não |
| Suporta o protocolo PROFINET CBA (EF007524) | Não |
| Suporta o protocolo SERCOS (EF006657) | Não |
| Suporta o protocolo o Foundation Fieldbus (EF007522) | Não |
| Suporta o protocolo Ethernet/IP (EF007521) | Não |
| Protocolo de suporte à segurança da interface AS no trabalho (EF007519) | Não |
| Suporta o protocolo DeviceNet Safety (EF007520) | Não |
| Suporta o protocolo INTERBUS-Safety (EF006662) | Não |
| Suporta o protocolo PROFIsafe (EF007526) | Não |
| Suporta o protocolo SafetyBUS p (EF007527) | Não |
| Suporta o protocolo outros sistemas de barramento (EF003062) | Não |
| Rádio padrão Bluetooth (EF007178) | Não |
| Rádio padrão WLAN 802.11 (EF007179) | Não |
| Rádio padrão GPRS (EF008523) | Não |
| Rádio padrão GSM (EF008524) | Não |
| UMTS padrão de rádio (EF008525) | Não |
| Mestre de Link IO (EF007298) | Não |
| Acessório do sistema (EF004118) | Sim |
| Grau de proteção (IP) (EF005474) | IP20 |
| Tempo de atraso na troca de sinal (EF002382) | 0 ms |
| Conexão de barramento de campo possível em acoplador de barramento separado (EF004002) | Sim |
| Possível montagem em calha (EF003972) | Sim |
| Montagem na parede/montagem direta (EF007020) | Não |
| Construção frontal possível (EF007016) | Não |
| Possível montagem em rack (EF007018) | Não |
| Adequado para funções de segurança (EF001597) | Sim |
| Equipamento associado (Ex ia) (EF004141) | Não |
| Equipamento associado (Ex ib) (EF004142) | Não |
| Categoria de segurança contra explosão de gás (EF003997) | Nenhum |
| Categoria de segurança contra explosão para poeira (EF003998) | Nenhum |
| Largura (EF000008) | 48.6 mm |
| Altura (EF000040) | 141.296613 mm |
| Profundidade (EF000049) | 70.430346 mm |
