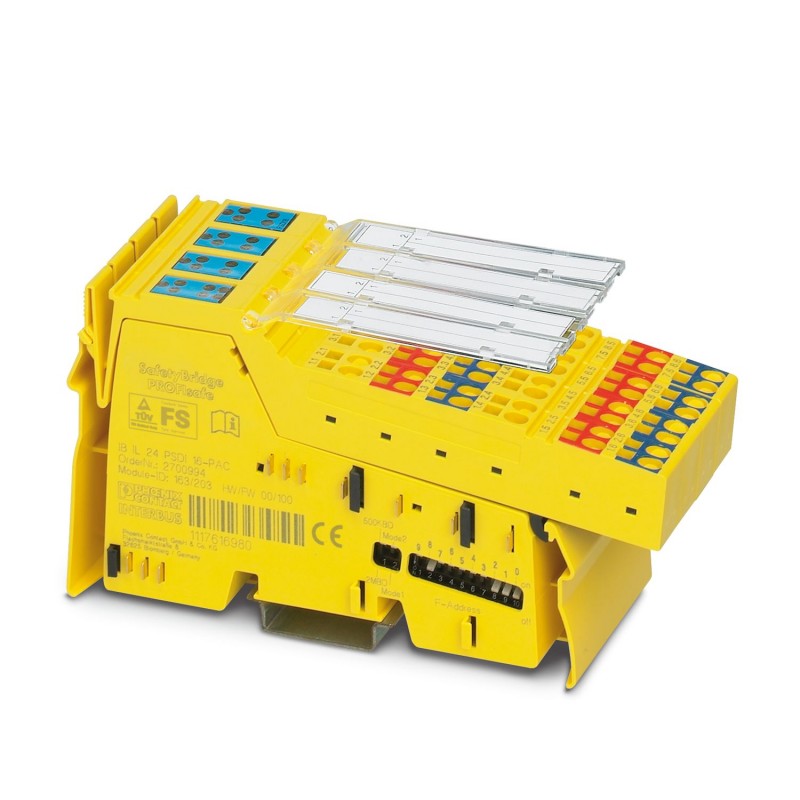

IB IL 24 PSDI 16-PAC 2700994 PHOENIX CONTACT Módulo de entrada digital VersaSafe, completo con accesorios (c..
IB IL 24 PSDI 16-PAC
2700994
PHOENIX_CONTACT
Módulo de entrada digital VersaSafe, completo con accesorios (conector y superficie de rotulación), 8 entradas digitales seguras con una ocupación de dos canales u 16 entradas digitales seguras con una ocupación de un canal
Módulo de entrada digital orientado a la seguridad, grado de protección IP20, para los sistemas SafetyBridge V3 y el sistema PROFIsafe. El módulo dispone de 8 entradas digitales seguras con una ocupación de dos canales o 16 entradas digitales seguras con una ocupación de un canal
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 48,8 mm |
| Altura | 141 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (conmutable) |
Propiedades de sistema
| Módulo | |
| Código de ID (dec.) | 163 |
| Código de ID (hex.) | A3 |
| Código de longitud (hex.) | 04 |
| Código de longitud (dec.) | 04 |
| Canal de datos de proceso | 8 Byte |
| Área de direcciones de entrada | 8 Byte ((Modo operativo: SafetyBridge)) |
| Espacio de direcciones de salida | 8 Byte ((Modo operativo: SafetyBridge)) |
| Longitud de registro | 8 Byte |
| Demanda de datos de parámetros | 1 Byte ((Modo operativo: SafetyBridge)) |
| Necesidad de datos de configuración | 5 Byte ((Modo operativo: SafetyBridge)) |
Datos de entrada
| Digital: | |
| Denominación Entrada | Entradas digitales |
| Descripción de la entrada | IEC 61131-2 tipo 3 |
| Número de entradas | 8 (Con asignación de 2 canales) |
| 16 (Con asignación de 1 canal) | |
| Longitud del cable | máx. 500 m (desde la salida de ciclo hasta la entrada segura (suma de ida y vuelta)) |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 2, 3 conductores |
| Tensión de entrada | 24 V DC (mediante salidas de ciclo UT1 y UT2 o alimentación externa) |
| Rango de tensión de entrada | -3 V DC ... 30 V DC |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Corriente de entrada típica por canal | 2,7 mA (con 24 V) |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Aplicación | Seguridad funcional |
| Construcción | modular |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
Propiedades eléctricas
| Potencia disipada máxima con condición nominal | 14,5 W |
| Medio de transmisión | Cobre |
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (ver datos técnicos de seguridad) |
| Absorción de corriente | máx. 190 mA |
| Potenciales: Alimentación del circuito principal (UM) | |
| Tensión de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) |
| Absorción de corriente | máx. 415 mA |
| típ. 15 mA (más consumo de corriente de las entradas en alimentación mediante las salidas de ciclo, más consumo de corriente de los detectores conectados en alimentación mediante las salidas de ciclo) | |
| Alimentación: Electrónica del módulo | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Tensión de alimentación | 19,2 V DC ... 30 V DC |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| enchufable | sí |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 1,5 mm² |
| Sección de conductor AWG | 24 ... 16 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 8 |
| Número de salidas digitales (EF001993) | 0 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Tensión de entrada permitida (EF007554) | -3 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Ninguno |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | Sí |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | Sí |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 141.296613 mm |
| Profundidad (EF000049) | 70.430346 mm |
