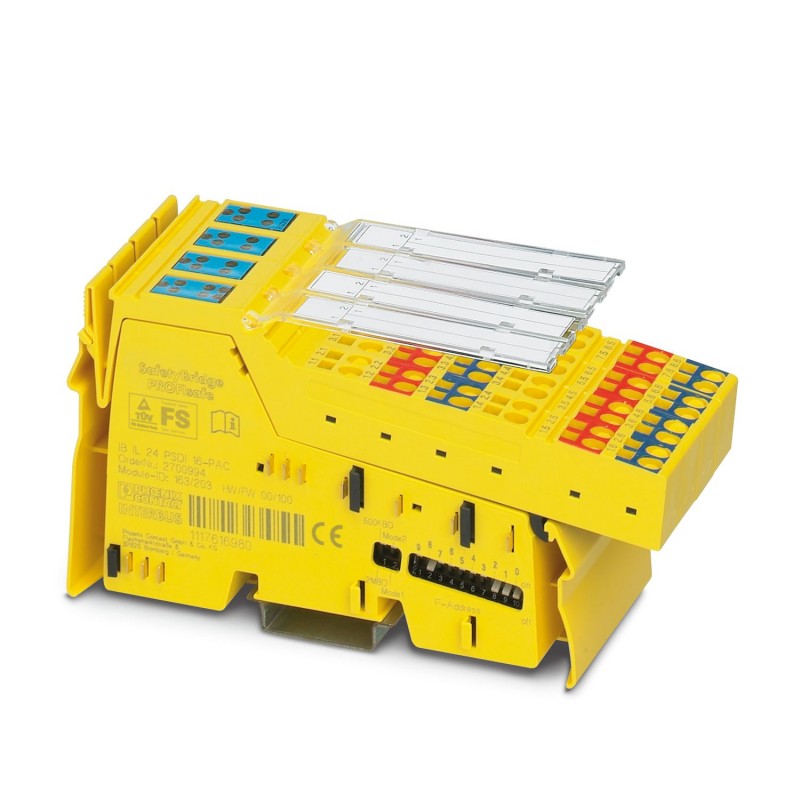

IB IL 24 PSDI 16-PAC 2700994 PHOENIX CONTACT Modulo di sicurezza
IB IL 24 PSDI 16-PAC
2700994
PHOENIX_CONTACT
Modulo di sicurezza
Modulo di ingresso digitale orientato alla sicurezza, grado di protezione IP20, per sistemi SafetyBridge V3 e sistema PROFIsafe. Il modulo dispone di 8 ingressi digitali sicuri con un'occupazione a due canali o 16 ingressi digitali sicuri con un'occupazione a canale singolo
Modulo d'ingresso digitale legato alla sicurezza, grado di protezione IP20, per sistema SafetyBridge V3 e PROFIsafe. Il modulo è dotato di 8 ingressi digitali sicuri in caso di struttura a due canali o di 16 ingressi digitali sicuri in caso di struttura a un canale
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
Sicurezza e comunicazioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 48,8 mm |
| Altezza | 141 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
Interfacce
| bus locale Inline | |
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (commutabile) |
Caratteristiche del sistema
| Modulo | |
| Codice ID (dec.) | 163 |
| Codice ID (esadecimale) | A3 |
| Codice lunghezza (es.) | 04 |
| Codice lunghezza (dec.) | 04 |
| Canale dati di processo | 8 Byte |
| Range indirizzi ingressi | 8 Byte ((Modo operativo: SafetyBridge)) |
| Range indirizzi uscite | 8 Byte ((Modo operativo: SafetyBridge)) |
| Lunghezza di registro | 8 Byte |
| Bisogno di dati di parametrizzazione | 1 Byte ((Modo operativo: SafetyBridge)) |
| Bisogno di dati di configurazione | 5 Byte ((Modo operativo: SafetyBridge)) |
Dati di ingresso
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Descrizione dell'ingresso | IEC 61131-2 Tipo 3 |
| Numero ingressi | 8 (con struttura a 2 canali) |
| 16 (con struttura a 1 canale) | |
| Lunghezza cavo | max. 500 m (dall'uscita di trigger fino all'ingresso sicuro (somma di andata e ritorno)) |
| Collegamento | Connessione a molla |
| Tecnica di connessione | 2/3 conduttori |
| Tensione d'ingresso | 24 V DC (attraverso uscite di trigger UT1 e UT2 o alimentazione esterna) |
| Range tensione d'ingresso | -3 V DC ... 30 V DC |
| Range d'ingresso segnale "0" | -3 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Corrente d'ingresso tipica per canale | 2,7 mA (con 24 V) |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Applicazione | Sicurezza funzionale |
| Tipo | modularità |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
Caratteristiche elettriche
| Potenza dissipata massima in condizioni nominali | 14,5 W |
| Mezzo trasmissivo | Rame |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC (vedere dati tecnici di sicurezza) |
| Corrente assorbita | max. 190 mA |
| Potenziali: Alimentazione del circuito principale (UM) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 415 mA |
| tip. 15 mA (più corrente assorbita degli ingressi con alimentazione attraverso le uscite di trigger, più corrente assorbita dei sensori collegati con alimentazione attraverso le uscite di trigger) | |
| Alimentazione: Elettronica del modulo | |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| a innesto | sì |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 80 kPa ... 108 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 66 kPa ... 108 kPa (fino a 3500 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 85 % (Nel range di temperature ammesse adottate le dovute misure contro l'elevato tasso di umidità dell'aria dell'aria.) |
Normative e prescrizioni
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 8 |
| numero di uscite digitali (EF001993) | 0 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| tensione ammessa nell'ingresso (EF007554) | -3 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | senza |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 2 |
| con interfaccia ottica (EF003028) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | Sì |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tempo di ritardo al cambio di segnale (EF002382) | 0 ms |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 48.6 mm |
| altezza (EF000040) | 141.296613 mm |
| profondità (EF000049) | 70.430346 mm |
