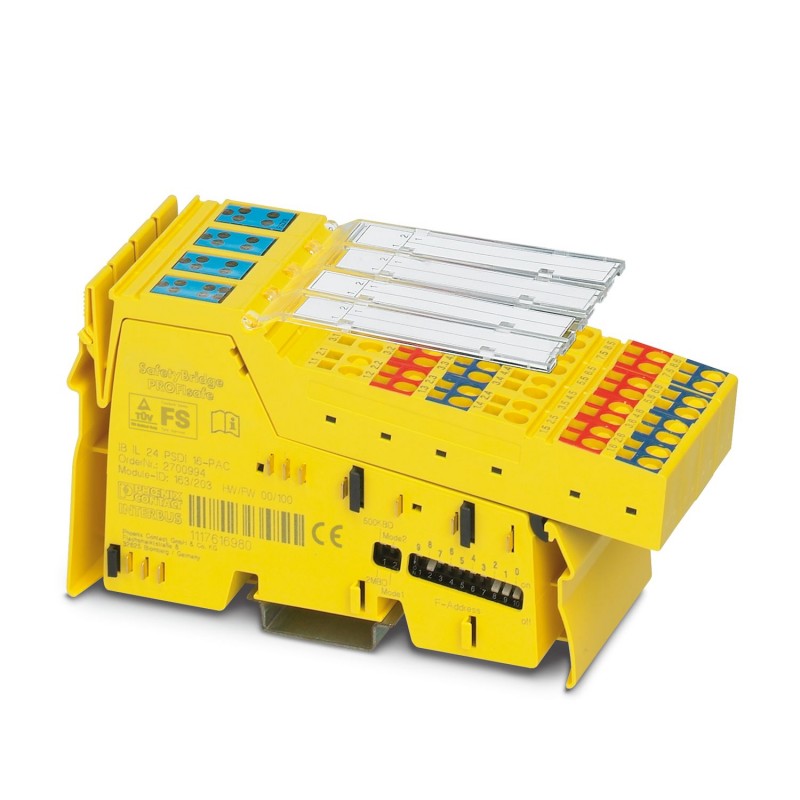

IB IL 24 PSDI 16-PAC 2700994 PHOENIX CONTACT Module de sécurité
IB IL 24 PSDI 16-PAC
2700994
PHOENIX_CONTACT
Module de sécurité
Module d’entrée numérique orienté vers la sécurité, degré de protection IP20, pour les systèmes SafetyBridge V3 et le système PROFIsafe. Le module dispose de 8 entrées numériques sécurisées avec une occupation à deux canaux ou de 16 entrées numériques sécurisées avec une occupation à un seul canal
Module d'entrées tout-ou-rien axé sur la sécurité, indice de protection IP20, pour système SafetyBridge V3 et PROFIsafe. Le module dispose de 8 entrées tout-ou-rien sécurisées pour une disposition à deux canaux, ou de 16 entrées tout-ou-rien sécurisées pour une disposition à un canal
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
Sécurité et communications
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Dessin coté |  |
| Largeur | 48,8 mm |
| Hauteur | 141 mm |
| Profondeur | 71,5 mm |
| Renseignements sur les mesures | Dimensions du boîtier |
Remarques
| Remarque relative à l'application | |
| Remarque relative à l'application | Uniquement pour un usage industriel |
Interfaces
| Bus local Inline | |
| Nombre de voies | 2 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBit/s / 2 MBit/s (commutable) |
Propriétés du système
| Module | |
| Code ID (déc) | 163 |
| Code ID (hex) | A3 |
| Code de longueur (hexa) | 04 |
| Code de longueur (décimal) | 04 |
| Canal des données de process | 8 Octet |
| Espace d'adressage d'entrées | 8 Octet ((mode de fonctionnement : SafetyBridge)) |
| Espace d'adressage des sorties | 8 Octet ((mode de fonctionnement : SafetyBridge)) |
| Longueur de répertoire | 8 Octet |
| Besoin en données de paramétrage | 1 Octet ((mode de fonctionnement : SafetyBridge)) |
| Besoin en données de configuration | 5 Octet ((mode de fonctionnement : SafetyBridge)) |
Données d'entrée
| Numérique: | |
| Dénomination entrée | Entrées TOR |
| Description de l'entrée | CEI 61131-2 type 3 |
| Nombre d'entrées | 8 (avec affectation de deux canaux) |
| 16 (avec affectation d'un canal) | |
| Longueur du câble | max. 500 m (de la sortie cyclique à l'entrée sécurisée (calcul de l'entrée et retour)) |
| Type de raccordement | Raccordement à ressort |
| Technologie de raccordement | A 2 ou 3 fils |
| Tension d'entrée | 24 V DC (via les sorties cycliques UT1 et UT2 ou une alimentation externe) |
| Plage de tension d'entrée | -3 V DC ... 30 V DC |
| Plage de tension d'entrée signal « 0 » | -3 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée typique par canal | 2,7 mA (pour 24 V) |
Propriétés du produit
| Type de produit | Composants E/S |
| Gamme de produits | Inline |
| Application | Sécurité fonctionnelle |
| Type | modulaire |
| État de la gestion des données | |
| Révision de l'article | 06 |
Propriétés électriques
| Puissance dissipée maximale en condition nominale | 14,5 W |
| Support de transmission | Cuivre |
| Potentiels: Alimentation de la logique (UL) | |
| Tension d'alimentation | 7,5 V DC (voir données relatives à la sécurité) |
| Consommation de courant | max. 190 mA |
| Potentiels: Alimentation du circuit principal (UM) | |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Consommation de courant | max. 415 mA |
| typ. 15 mA (Consommation de courant accrue des entrées pour une alimentation via les sorties cycliques, consommation de courant accrue des capteurs connectés pour une alimentation via les sorties cycliques.) | |
| Alimentation: Bloc électronique | |
| Tension d'alimentation | 24 V DC (par des répartiteurs de potentiel) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
Caractéristiques de raccordement
| Technologie de raccordement | |
| Dénomination connexion | Connecteurs Inline |
| enfichable | oui |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section conduct. AWG | 24 ... 16 |
| Connecteurs Inline | |
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 mm² |
| Section de conducteur AWG | 24 ... 16 |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Indice de protection | IP20 |
| Pression atmosphérique (service) | 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3500 m d'altitude) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 85 % (Dans la plage de température admissible, prenez des mesures adaptées pour éviter une humidité relative élevée.) |
Normes et spécifications
| Classe de protection | III (CEI 61140, EN 61140, VDE 0140-1) |
Montage
| Type de montage | Montage sur rail DIN |
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Tension admissible à l'entrée (EF007554) | -3 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 2 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Oui |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 48.6 mm |
| Hauteur (EF000040) | 141.296613 mm |
| Profondeur (EF000049) | 70.430346 mm |
