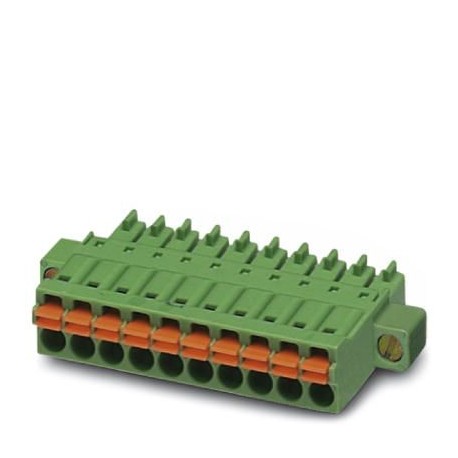

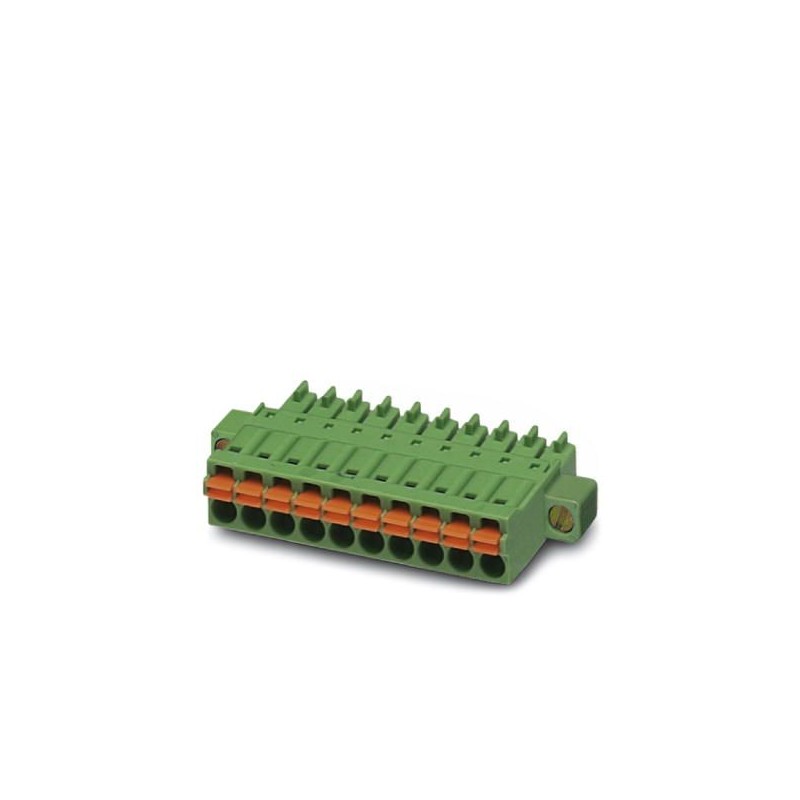

FMC 1,5/20-STF-3,5 BKPACNBDWH 1772003 PHOENIX CONTACT De placas de circuito impresso conector
FMC 1,5/20-STF-3,5 BKPACNBDWH
1772003
PHOENIX_CONTACT
50
De placas de circuito impresso conector
Conector para placa de circuito impresso, seção nominal: 1,5 mm², cor: preto, corrente nominal: 8 A, tensão nominal (III/2): 160 V, superfície de contato: Estanho, tipo de contato: Fêmea, número de potenciais: 8, número de linhas: 1, número de polos: 20, número de conexões: 8, família de artigos: FMC 1.5/.. -STF, passo: 3,5 mm, tipo de conexão: Conexão de mola push-in, direção de conexão do condutor/placa de circuito impresso: 0°, sistema de encaixe: COMBICON MC 1.5, trava: Trava de parafuso, tipo de fixação: Fixação de ar (parafuso), tipo de embalagem: caixa
Conectores > Conector de cabo para conector de circuito impresso
Conectores PCB
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão setecentos e setenta de dois mil e três |
|---|---|
| Embalagem da unidade | 50 pc |
| Quantidade de ordem mínima | 50 pc |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões, quatrocentos e setenta e três mil cento e oitenta sete |
| Peso por Peça (excluindo embalagem) | 8.260 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e sessenta e seis mil, novecentos e noventa |
| País de origem | DE (Alemanha) |
Dimensões
| Comprimento [ l ] | 22.9 mm |
|---|---|
| Largura [ w ] | 80.3 mm |
| Altura [ h ] | De 7,75 mm |
| Campo | 3,5 mm |
| Dimensão um | Em 66,5 mm |
Geral
| Gama de artigos | FMC 1,5/..-STF |
|---|---|
| Número de posições | Vinte e |
| Método de ligação | Empurre-as na primavera de conexão |
| Tensão nominal (III/3) | 160 V |
| Conexão em acc. com o padrão de | PT-VDE |
| Corrente Nominal euN | 8 |
| Nominal da seção transversal do | 1,5 mm2 |
Ligação de dados
| Condutor de seção transversal do sólido min. | 0,2 mm2 |
|---|---|
| Condutor de seção transversal do sólido max. | 1,5 mm2 |
| Condutor de seção transversal flexível min. | 0,2 mm2 |
| Condutor de seção transversal flexível max. | 1,5 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola, sem manga de plástico max. | 1,5 mm2 |
| Condutor de seção transversal flexível, com virola com luva plástica min. | 0,25 mm2 |
| Condutor de seção transversal flexível, com virola com manga de plástico max. | 0,75 mm2 |
| Condutor de seção transversal AWG min. | Vinte e quatro |
| Condutor de seção transversal AWG max. | Dezesseis |
Especificações para anilhas
| Recomendado alicates | 1212034 CRIMPFOX 6 |
|---|---|
| Anilhas sem isolamento gola, de acordo com a norma DIN 46228-1 | Seção transversal: 0.25 mm2; Comprimento: 5 mm a 7 mm |
| Seção transversal: 0,34 mm2; Comprimento: 7 mm | |
| Seção transversal: 0,5 mm2; Comprimento: 8 mm 10 mm ... | |
| Seção transversal: 0,75 mm2; Comprimento: 8 mm 10 mm ... | |
| Seção transversal: 1 mm2; Comprimento: 8 mm 10 mm ... | |
| Secção transversal de 1,5 mm2; Comprimento: 10 mm |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente amigável período de utilização: ilimitado = EFUP-e |
|---|---|
| Não há substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 4.0272607xxeCl@ss 4.1Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.0Vinte e sete milhões duzentos e sessenta mil setecentos e umeCl@ss 5.1Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 6.0Vinte e sete milhões duzentos e sessenta mil, setecentoseCl@ss 7.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 8.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e noveeCl@ss 9.0Vinte e sete milhões e quatrocentos e quarenta mil trezentos e nove
UNSPSC 6.01Trinta milhões, duzentos e onze mil, oitocentas e dezUNSPSC 7.0901Trinta e nove milhões cento e vinte e um mil quatrocentos e noveUNSPSC 11Trinta e nove milhões cento e vinte e um mil quatrocentos e nove12.01 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove13.2 UNSPSCTrinta e nove milhões cento e vinte e um mil quatrocentos e nove
| Característica | Valor |
|---|---|
| Tipo de conexão mecânica (EF000064) | Outro |
| Tipo de contacto (EF001587) | Ficha |
| Número de polos (EF001391) | 8 |
| Número de linhas de contato da ficha (EF006935) | 1 |
| Contatos de espaçamento modular (EF007326) | 3.5 mm |
| Dimensão das conexões (EF006827) | 3.5 mm |
| Ângulo de contato/conexão do driver (EF007546) | Outro |
| Corrente nominal especificada In (EF008250) | 8 A |
| Tensão especificada de funcionamento (EF000228) | 160 V |
| Tensão especificada de pico (EF002993) | 2.5 kV |
| Categoria de sobretensão (I, II, III ou IV) (EF006785) | III |
| Grau de poluição (1 a 4) (EF006786) | 2 |
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.2 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.14 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.2 mm² |
| Acabamento da conexão elétrica (EF003961) | Conexão por terminal de mola |
| Tipo de cabo conectável (EF006816) | Cabo tubular |
| Material da superfície de contato (EF004020) | Estanho |
| Material de contato (EF007544) | Cobre |
| Material do corpo isolante (EF007543) | Poliamida |
| Material da caixa protetora (EF001596) | Outro |
| Cor da caixa (EF000136) | Preto |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Temperatura de operação (EF002393) | -40 °C |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX PCB CONNECTORS EN.pdf | 27 Mbytes |
|
