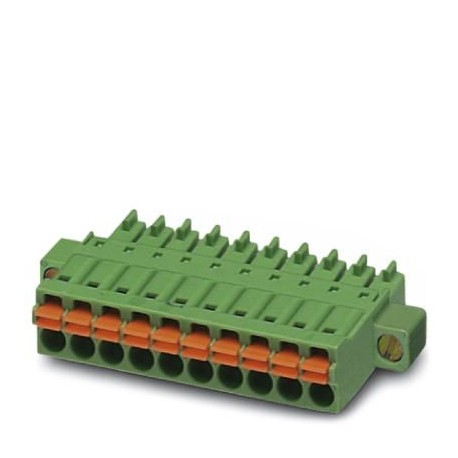

FMC 1,5/20-STF-3,5 BKPACNBDWH 1772003 PHOENIX CONTACT Circuit imprimé connecteur
FMC 1,5/20-STF-3,5 BKPACNBDWH
1772003
PHOENIX_CONTACT
50
Circuit imprimé connecteur
Connecteur pour carte de circuit imprimé, section nominale : 1,5 mm², couleur : noir, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 8, nombre de rangées : 1, nombre de pôles : 20, nombre de connexions : 8, famille d’articles : FMC 1,5/.. -STF, pas : 3,5 mm, type de connexion : Connexion à ressort enfichable, sens de connexion conducteur/carte de circuit imprimé : 0°, système enfichable : COMBICON MC 1.5, serrure : serrure à vis, type de fixation : serrage à l’air (vis), type d’emballage : en boîte
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent soixante douze mille trois |
|---|---|
| Unité d'emballage | 50 pc |
| Quantité d'ordre Minimum | 50 pc |
| GTIN | 4046356473187 |
| Poids par Pièce (hors emballage) | 8.260 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 22.9 mm |
|---|---|
| Largeur [ w ] | 80.3 mm |
| Hauteur [ h ] | 7.75 mm |
| Hauteur | 3,5 mm |
| Dimension d'un | 66.5 mm |
Général
| Une gamme d'articles | FMC 1,5/..-STF |
|---|---|
| Nombre de postes | Vingt |
| Méthode de connexion | Push-in connexion à ressort |
| Tension assignée (III/3) | 160 V |
| Connexion en acc. avec la norme | FR-VDE |
| Courant Nominal j'N | 8 Un |
| Nominale de la section transversale | 1,5 mm2 |
Les données de connexion
| Chef de section transversale solide min. | 0.2 mm2 |
|---|---|
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Chef de section transversale souple, avec embout sans manchon plastique min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout sans manchon en plastique max. | 1,5 mm2 |
| Chef de section transversale souple, avec embout en plastique avec manche min. | 0,25 mm2 |
| Chef de section transversale souple, avec embout à douille en plastique max. | 0,75 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
Spécifications pour les bagues
| Recommandé pinces à sertir | 1212034 CRIMPFOX 6 |
|---|---|
| Les viroles sans isolation col, selon la norme DIN 46228-1 | Croix, section: 0,25 mm2; Longueur: 5 mm 7 mm ... |
| Section 0,34 mm2; Longueur: 7 mm | |
| Croix, section: 0,5 mm2; Longueur: 8 mm 10 mm ... | |
| Section de 0,75 mm2; Longueur: 8 mm 10 mm ... | |
| Section: 1 mm2; Longueur: 8 mm 10 mm ... | |
| Croix, section: 1.5 mm2; Longueur: 10 mm |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0272607xxeCl@ss 4.1Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.0Vingt sept million deux cent soixante mille sept cent uneCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 8.0Vingt sept million quatre cent quarante mille trois cent neufeCl@ss 9.0Vingt sept million quatre cent quarante mille trois cent neuf
UNSPSC 6.01Trente million deux cent onze mille huit cent dixUNSPSC 7.0901Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 11Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 12.01Trente neuf million cents vingt et une mille quatre cent neufUNSPSC 13.2Trente neuf million cents vingt et une mille quatre cent neuf
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 8 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.5 mm |
| Dimension des raccordements (EF006827) | 3.5 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.14 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par borne à ressort |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
