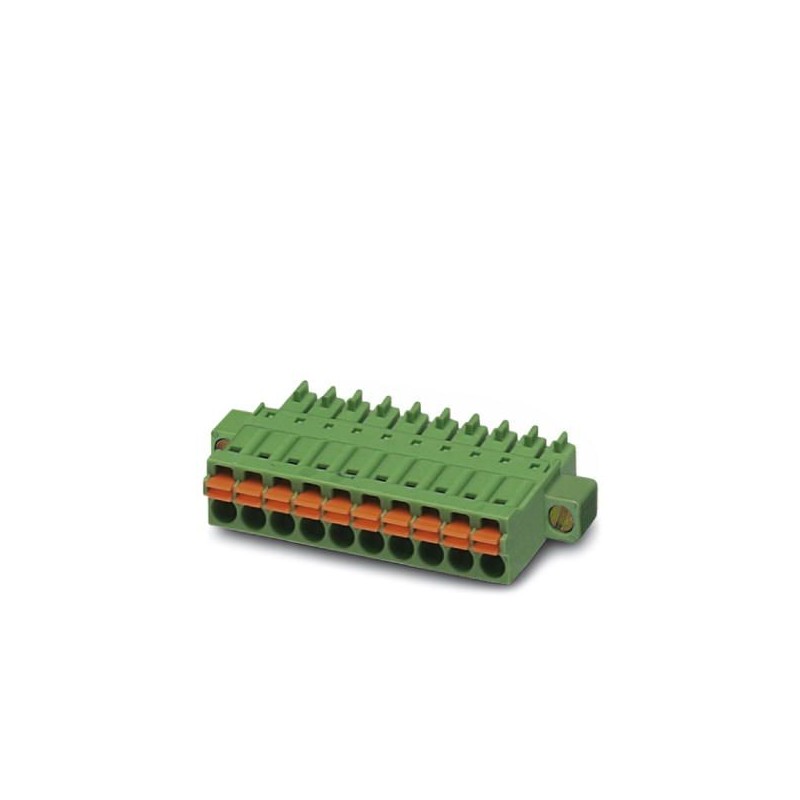

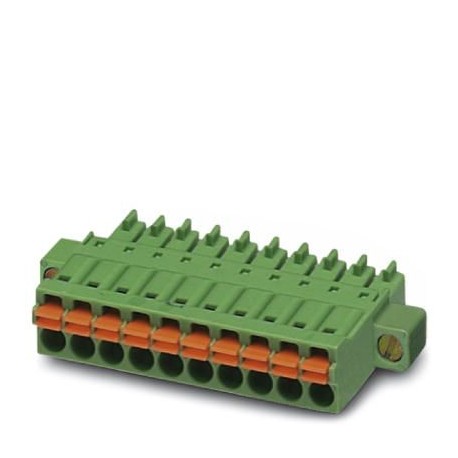

FMC 1,5/20-STF-3,5 BKPACNBDWH 1772003 PHOENIX CONTACT Il circuito stampato connettore
FMC 1,5/20-STF-3,5 BKPACNBDWH
1772003
PHOENIX_CONTACT
50
Il circuito stampato connettore
Connettore per circuito stampato, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 8 A, tensione nominale (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: femmina, numero di potenziali: 8, numero di file: 1, numero di poli: 20, numero di collegamenti: 8, famiglia di articoli: FMC 1.5/.. -STF, passo: 3,5 mm, tipo di collegamento: collegamento a molla push-in, direzione di collegamento conduttore/circuito stampato: 0°, sistema a innesto: COMBICON MC 1.5, blocco: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (vite), tipo di imballaggio: in scatola
connettori ad innesto > cavo di connessione
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sette cento settanta due mila tre |
|---|---|
| Unità d'imballaggio | 50 pc |
| Quantità di ordine minimo | 50 pc |
| GTIN | 4046356473187 |
| Peso per Pezzo (escluso imballaggio) | 8.260 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta sei mila nove cento novanta |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 22.9 mm |
|---|---|
| Larghezza [ w ] | 80.3 mm |
| Altezza [ h ] | 7.75 mm |
| Passo | 3.5 mm |
| La dimensione di una | 66,5 mm |
Generale
| Gamma di articoli | FMC 1,5/..-STF |
|---|---|
| Numero di posizioni | Venti |
| Metodo di connessione | Push-in connessione a molla |
| Tensione nominale (III/3) | 160 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 8 Un |
| Sezione trasversale nominale | 1,5 mm2 |
Connessione dati
| Sezione conduttore solido min. | 0,2 mm2 |
|---|---|
| Sezione conduttore solid max. | 1,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con puntale senza manicotto in plastica max. | 1,5 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica min. | 0,25 mm2 |
| Sezione conduttore flessibile con anello di metallo con rivestimento in plastica max. | 0,75 mm2 |
| Sezione conduttore AWG min. | Venti quattro |
| Sezione conduttore AWG max. | Sedici |
Specifiche per puntali
| Raccomandato pinza | 1212034 CRIMPFOX 6 |
|---|---|
| Puntali senza collare isolante, conforme alla norma DIN 46228-1 | Sezione: 0,25 mm2; Lunghezza: 5 mm 7 mm ... |
| Sezione: 0.34 mm2; Lunghezza: 7 mm | |
| Sezione: 0,5 mm2; Lunghezza: 8 mm 10 mm ... | |
| Sezione: 0.75 mm2; Lunghezza: 8 mm 10 mm ... | |
| Sezione: 1 mm2; Lunghezza: 8 mm 10 mm ... | |
| Sezione: 1,5 mm2; Lunghezza: 10 mm |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0272607xxeCl@ss 4.1Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.0Venti sette millioni due cento sessanta mila sette cento unoeCl@ss 5.1Venti sette millioni due cento sessanta mila sette centoeCl@ss 6.0Venti sette millioni due cento sessanta mila sette centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 8.0Venti sette millioni quattro cento quaranta mila tre cento noveeCl@ss 9.0Venti sette millioni quattro cento quaranta mila tre cento nove
UNSPSC 6.01Trenta millioni due cento undici mila otto cento dieciUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 11Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento noveUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento nove
| Caratteristica | Valore |
|---|---|
| tipo di connessione (EF000064) | altro |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 8 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 3.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 3.5 mm |
| angolo contatto/collegamento del conduttore (EF007546) | altro |
| corrente nominale In (EF008250) | 8 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| tipo di collegamento elettrico (EF003961) | raccordo a molla |
| tipo di cavo collegabile (EF006816) | cavo a sezione circolare |
| materiale del rivestimento di contatto (EF004020) | stagno |
| materiale del contatto (EF007544) | rame |
| materiale del corpo isolante (EF007543) | poliammide (PA) |
| materiale della scatola (EF001596) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
