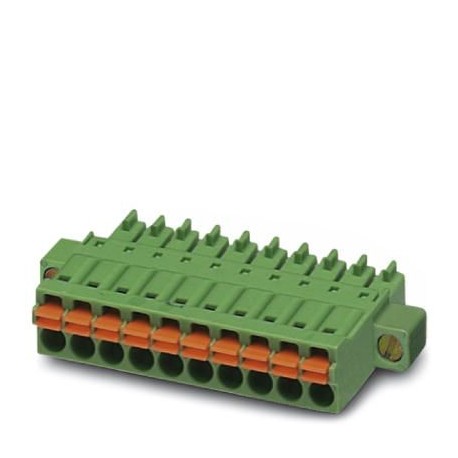

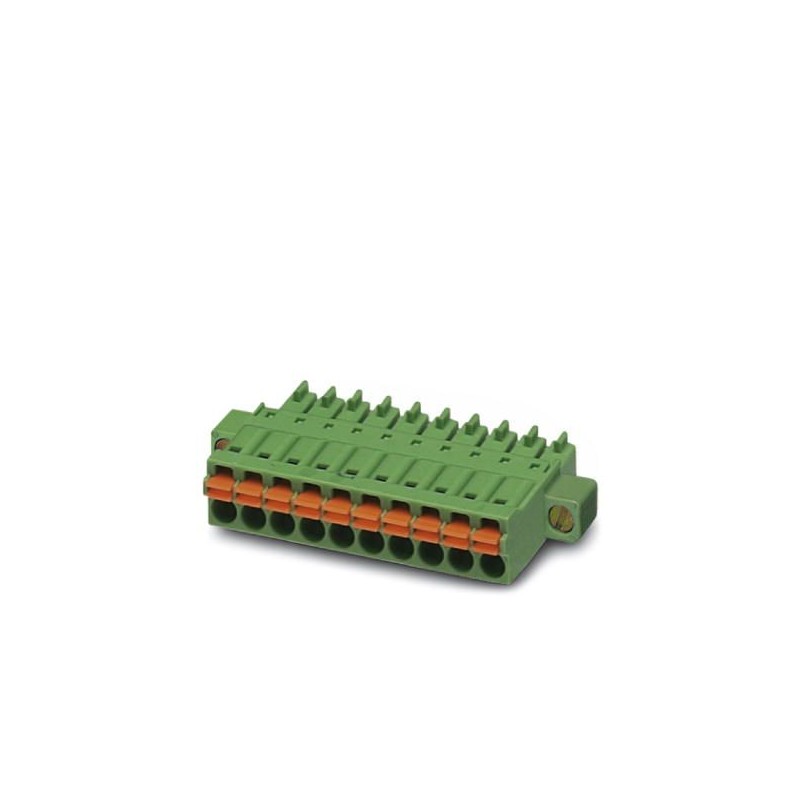

FMC 1,5/20-STF-3,5 BKPACNBDWH 1772003 PHOENIX CONTACT Печатной платы разъем
FMC 1,5/20-STF-3,5 BKPACNBDWH
1772003
PHOENIX_CONTACT
50
Печатной платы разъем
Разъем для печатной платы, номинальное сечение: 1,5 мм², цвет: черный, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Олово, тип контакта: Гнездо, количество потенциалов: 8, количество рядов: 1, количество полюсов: 20, количество соединений: 8, семейство изделий: FMC 1,5/.. -STF, шаг: 3,5 мм, тип подключения: пружинное соединение push-in, направление подключения проводника/печатной платы: 0°, система штекера: COMBICON MC 1.5, замок: винтовой замок, тип крепления: воздушный зажим (винт), тип упаковки: коробчатый
Разъемы штекерные промышленные > Кабельный разъем для печатных плат
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион семьсот семьдесят две тысячи три |
|---|---|
| Единица упаковки | 50 ПК |
| Минимальный объем заказа | 50 ПК |
| ГНТП | 4046356473187 |
| Вес / шт. (без упаковки) | 8.260 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов триста шестьдесят шесть тысяч девятьсот девяносто |
| Страна происхождения | De (Германия) |
Общие
| Ассортимент изделий | КФМ 1,5/..-СТП |
|---|---|
| Количество позиций | Двадцать |
| Способ подключения | Пуш-весной связи |
| Номинальное напряжение (в III/3) | 160 в |
| Подключение в соотв. со стандартной | АН-ВДЕ |
| Номинальный ток IН | 8 а |
| Номинальное поперечное сечение | 1,5 мм2 |
Данные соединения
| Проводник сечением сплошной мин. | 0,2 мм2 |
|---|---|
| Проводник сечением сплошной максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, мин. | 0.25 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, без пластмассовой втулки, макс. | 1,5 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, мин. | 0.25 мм2 |
| Проводник поперечное сечение, гибкий, с кабельным наконечником, с пластмассовой втулкой, макс. | 0.75 мм2 |
| Проводника сечение AWG в мин. | Двадцать четыре |
| Проводника сечение AWG Макс. | Шестнадцать |
Технические характеристики для муфт
| Рекомендуется опрессовки | 1212034 CRIMPFOX 6 |
|---|---|
| Наконечники без изолирующей воротник, согласно DIN 46228-1 | Сечение: 0,25 мм2; длина: 5 мм ... 7 мм |
| Сечение: 0,34 мм2; длина: 7 мм | |
| Сечение: 0,5 мм2; длина: 8 мм 10 мм ... | |
| Сечение: 0.75 мм2; длина: 8 мм 10 мм ... | |
| Поперечное сечение: 1 мм2; длина: 8 мм 10 мм ... | |
| Сечение: 1,5 мм2; длина: 10 мм |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически чистый срок использования: неограниченный = EFUP-е |
|---|---|
| Никаких вредных веществ выше порогового значения |
Классификации
ЭСЛ@СС 4.0272607xxЭСЛ@СС 4.1Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.0Двадцать семь миллионов двести шестьдесят тысяч семьсот одинЭСЛ@СС 5.1Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 6.0Двадцать семь миллионов двести шестьдесят тысяч семьсотЭСЛ@СС 7.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 8.0Двадцать семь миллионов четыреста сорок тысяч триста девятьЭСЛ@СС 9.0Двадцать семь миллионов четыреста сорок тысяч триста девять
СКТУООН 6.01Тридцать миллионов двести одиннадцать тысяч восемьсот десятьСКТУООН 7.0901Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 11Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 12.01Тридцать девять миллионов сто двадцать одна тысяча четыреста девятьСКТУООН 13.2Тридцать девять миллионов сто двадцать одна тысяча четыреста девять
| Характеристика | Значение |
|---|---|
| Type of connection (EF000064) | Other |
| Contact type (EF001587) | Bus |
| Number of poles (EF001391) | 8 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 3.5 mm |
| Modular spacing connections (EF006827) | 3.5 mm |
| Angle contact/conductor connection (EF007546) | Other |
| Rated current In (EF008250) | 8 A |
| Rated voltage (EF000228) | 160 V |
| Rated surge voltage (EF002993) | 2.5 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Connectable conductor cross section fine-strand without cable end sleeve (EF007341) | 0.2 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve (EF007339) | 0.14 mm² |
| Connectable conductor cross section solid-core (EF007337) | 0.2 mm² |
| Type of electric connection (EF003961) | Spring clamp connection |
| Connectable cable type (EF006816) | Tubular cable |
| Material of contact surface (EF004020) | Tin |
| Material contact (EF007544) | Copper |
| Material insulation body (EF007543) | Polyamide (PA) |
| Housing material (EF001596) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
Datasheet - PDF
