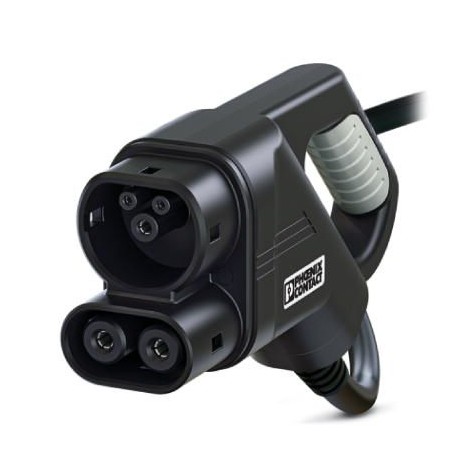

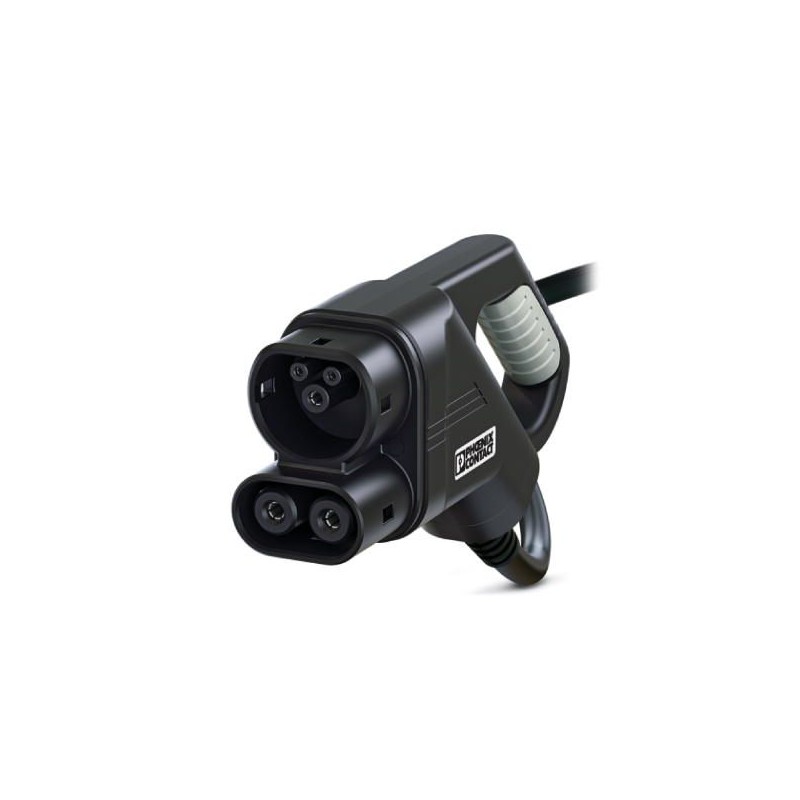

EV-T2M4CC-DC60A-3,5M16ESBK00 1064713 PHOENIX CONTACT DC cabo de carregamento
EV-T2M4CC-DC60A-3,5M16ESBK00
1064713
PHOENIX_CONTACT
DC cabo de carregamento
CHARX connect, cabo de carregamento DC com conector de carregamento do veículo e extremidade do cabo aberta, cor da caixa preto-cinza, Para carregamento de corrente contínua (DC) de veículos elétricos (EV), para instalação em estações de carregamento para eletromobilidade (EVSE), CCS tipo 2, Sistema de Carregamento Combinado, IEC 62196-3, 60 A / 1000 V (DC), D-Line 1.0, logotipo "PHOENIX CONTACT", cabo: 3,5 m, preto, reto
Dispositivos de encaixe industriais e especiais > Cabo de carregamento E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão sessenta e quatro mil setecentos e treze |
|---|---|
| Embalagem da unidade | 1 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões setecentos e vinte e dois mil, sessenta e um |
| Peso por Peça (excluindo embalagem) | 3,311.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Definição de produto
| Tipo de produto | DC cabo de carregamento com o veículo conector, abra extremidade do cabo |
|---|---|
| Normas/regulamentos | IEC 62196-3 |
| Carga padrão | CCS tipo 2 |
| Carregamento Combinado Com Sistema De | |
| Modo de carregamento | Modo 4 |
Dimensões
| Veículo conector largura | 75.00 mm |
|---|---|
| Veículo conector de altura | 139.00 mm |
| Veículo conector de profundidade | 267.00 mm |
| Condutor de comprimento | 3.5 m |
| Comprimento de decapagem | 140 mm ±10 mm |
Condições ambientais
| Temperatura ambiente (operação) | -30 °C ... 50 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C A 80 °C |
| Max. altitude | 5000 m (acima do nível do mar) |
| Grau de proteção | IP44 (ligado; quando ligado e pronto para operar, o grau de proteção é apenas seguiu-se se os dois plug-in de componentes são produtos originais da Phoenix Contact, ou compatíveis com padrão compatível com produtos) |
| IP20 (quando não estiver conectado, o necessário IP24 grau de proteção deve ser garantida por outros meios, por exemplo, por um titular, ver acessórios) |
Propriedades elétricas
| Máxima potência de carregamento | 60 kW |
|---|---|
| Número de contatos de energia | 3 (PE, DC+, DC-) |
| Corrente nominal de alimentação contactos | 60 A |
| Tensão nominal de alimentação contactos | 1000 V DC |
| Número de contatos de sinal | 2 (CP, PP) |
| Corrente nominal para contatos de sinal | 2 |
| Tensão avaliado por sinal contactos | 30 V CA |
| Tipo de transmissão de sinal | Modulação de largura de pulso com modulada de comunicação da rede Elétrica de acordo com a norma ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sobre o método de conexão | Ligação faston, não pode ser desconectada |
| Resistor de codificação | 1500 Ω (entre PE e PP) |
| Monitoramento de temperatura | 2x Pt 1000 |
Propriedades mecânicas
| Inserção/retirada de ciclos de | > 10000 |
|---|---|
| Força de inserção | < 100 N |
| A retirada da força | < 100 N |
Design
| Linha Design | Padrão |
|---|---|
| Cor do alojamento | preto |
| Acasalamento cor da face | preto |
| Cor da área de alça | cinzento |
| Rótulo | 14.1 mm x 44.8 mm (logotipo do cliente mediante pedido) |
Material
| Material da carcaça | Plástico |
|---|---|
| Material do punho área | Plástico macio |
| Material de acasalamento rosto | Plástico |
| Classificação de inflamabilidade | V0 |
| Material de superfície de contatos | Ag |
Cabo
| Estrutura de cabo | 3 x 16 mm2 + 3 x 2 x 0,75 mm2 |
|---|---|
| Fiação de normas/regulamentos | prEN 50620 / DIN EN 50620 |
| Fiação classe | Classe 6 |
| Fiação certificações | VDE Reg. 8798 |
| Externo diâmetro do cabo | 18.4 mm ±0,3 mm |
| Tipo de condutor | em linha reta |
| A bainha exterior, material | HFFR |
| Bainha externa, cor | preto |
| Raio de curvatura mínimo | 184 mm (10 x diâmetro) |
Sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/regulamentos | DIN EN 60751 |
| Recomendado corrente medida | 1 mA (1 V a 0°C) |
| A tolerância do sensor com o recomendado corrente medida | ±1 K |
| Faixa de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| Estabilidade de longo prazo (max. R0-Drift) | De 0,06 % (Após 1000 horas a 130°C) |
| Desligamento de temperatura | 90 °C, equivalente a um Pt 1000 valor de Ω 1346.5 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 10; |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
