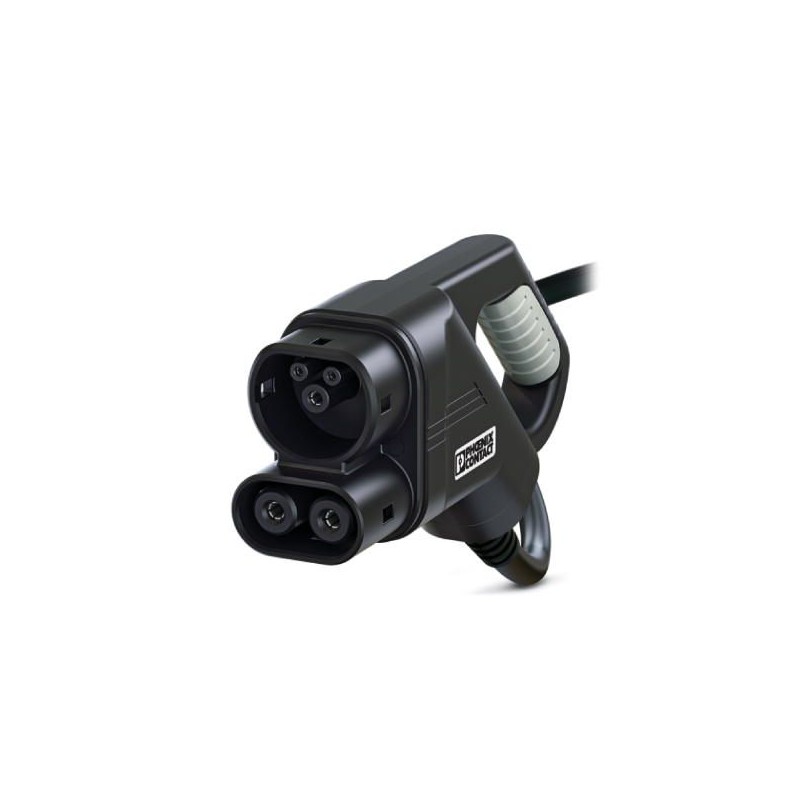

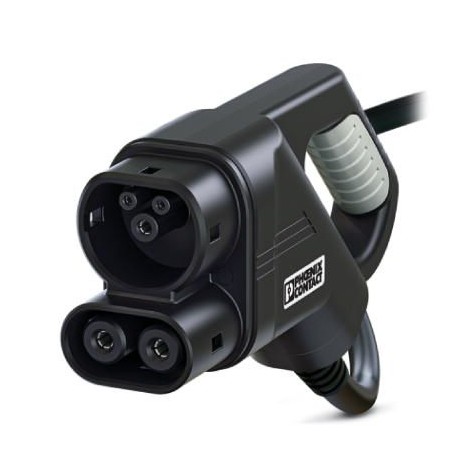

EV-T2M4CC-DC60A-3,5M16ESBK00 1064713 PHOENIX CONTACT Cable de carga DC con conector de carga para vehículos,..
EV-T2M4CC-DC60A-3,5M16ESBK00
1064713
PHOENIX_CONTACT
Cable de carga DC con conector de carga para vehículos, extremo de cable libre, CCS tipo 2, Combined Charging System, IEC 62196-3, 60 A / 1000 V (DC), línea de diseño Estándar, cable: 3,5 m, negro, recto, cara de enchufe: negro, zona de agarre: gris
CHARX connect, Cable de carga DC con conector de carga para vehículos y extremo del cable abierto, Color de la carcasa negro-gris, Para la carga con corriente continua (DC) de vehículos eléctricos (EV), para la instalación en postes de carga para laelectromovilidad (EVSE), CCS tipo 2, Combined Charging System, IEC 62196-3, 60 A / 1000 V (DC), D-Line 1.0, Logotipo "PHOENIX CONTACT", cable: 3,5 m, negro, recto
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Millón sesenta y cuatro mil setecientos trece |
|---|---|
| Unidad de embalaje | 1 pc |
| Nota | Para un Pedido (no retornable) |
| GTIN | 4055626722061 |
| Peso por Pieza (sin incluir el embalaje) | 3,311.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuatrocientos cuarenta y cuatro mil doscientos noventa |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | DC cable de carga con conector del vehículo, extremo abierto del cable |
|---|---|
| Normas/reglamentos | IEC 62196-3 |
| Carga estándar | CCS tipo 2 |
| Combinado Sistema De Carga | |
| El modo de carga de | El modo 4 |
Dimensiones
| Conector del vehículo ancho | 75.00 mm |
|---|---|
| Conector del vehículo altura | 139.00 mm |
| Conector del vehículo profundidad | 267.00 mm |
| Conductor de longitud | 3.5 m |
| Pelar longitud | 140 mm ±10 mm |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Max. altitud | 5000 m sobre el nivel del mar) |
| Grado de protección | IP44 (conectado; cuando está conectado y listo para funcionar, el grado de protección es sólo sobrevino si ambos plug-in de los componentes son originales de los productos de Phoenix Contact o adecuado que cumpla el estándar de los productos) |
| IP20 (cuando no está enchufado, el IP24 grado de protección debe ser garantizada por otros medios, por ejemplo, por un titular, ver accesorios) |
Propiedades eléctricas
| Máxima potencia de carga | 60 kW |
|---|---|
| Número de contactos de potencia | 3 (PE, DC+, DC-) |
| La corriente nominal de los contactos de potencia | 60 Un |
| Tensión nominal de alimentación de los contactos | 1000 V DC |
| Número de contactos de señal | 2 (CP, PP) |
| La corriente nominal para señal de contactos | 2 Un |
| Tensión nominal de los contactos de señal | 30 V AC |
| Tipo de transmisión de la señal | Modulación de ancho de pulso con modulada de comunicación Powerline de acuerdo a la norma ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sobre el método de conexión | Crimp conexión, no puede ser desconectado |
| Resistencia de codificación | 1500 Ω (entre el PE y el PP) |
| Monitorización de la temperatura | 2x Pt 1000 |
Propiedades mecánicas
| Inserción/retirada de los ciclos de | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| La retirada de la fuerza | < 100 N |
Diseño
| Diseño de la línea de | Estándar |
|---|---|
| Color de la carcasa | negro |
| Acoplamiento de la cara de color | negro |
| El Color de la manija de la zona | gris |
| Etiqueta | 14.1 mm x 44.8 mm (el logotipo del cliente en la solicitud) |
Material
| Material de la carcasa | De plástico |
|---|---|
| Material de la manija de la zona | De plástico blando |
| Material de acoplamiento de la cara | De plástico |
| Clasificación de inflamabilidad | V0 |
| Material de la superficie de los contactos | Ag |
Cable
| Estructura del Cable | 3 x 16 mm2 + 3 x 2 x 0,75 mm2 |
|---|---|
| El cableado de las normas y reglamentos | prEN 50620 / DIN EN 50620 |
| Cableado de clase | Clase 6 |
| El cableado de las certificaciones | VDE-Reg. 8798 |
| Externo diámetro del cable | 18.4 mm ±0,3 mm |
| Tipo de conductor | recta |
| Funda exterior, material | HFFR |
| Externo de la vaina, de color | negro |
| Radio de curvatura mínimo | 184 mm (10 x diámetro) |
Los sensores de temperatura
| Tipo de sensor | Pt 1000 |
|---|---|
| Normas/reglamentos | DIN EN 60751 |
| Se recomienda medir la corriente | 1 mA (1 V a 0°C) |
| La tolerancia en el sensor con el actual medido | ±1K |
| Rango de temperatura | -50 °C ... 130 °C |
| Coeficiente de temperatura (TCR) | 3850 ppm/K |
| La estabilidad a largo plazo (máx. R0-A La Deriva) | 0.06 % (Después de 1000 horas a 130°C) |
| Cierre de la temperatura | 90 °C equivale a un Pt 1000 valor de 1346.5 Ω |
Ambiental, Cumplimiento De Productos
| China RoHS | Uso Ecológico Periodo = 10; |
|---|---|
| Para más detalles sobre las sustancias peligrosas ir a la pestaña "Descargas", Categoría "declaración del Fabricante" |
