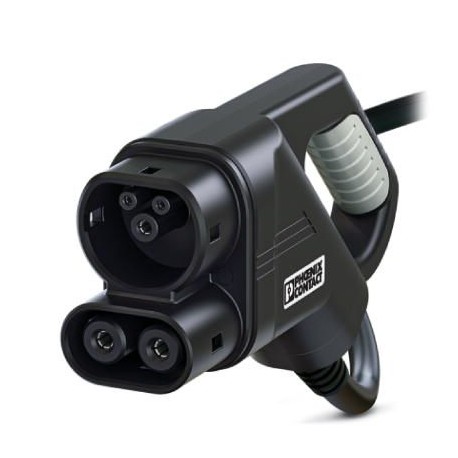

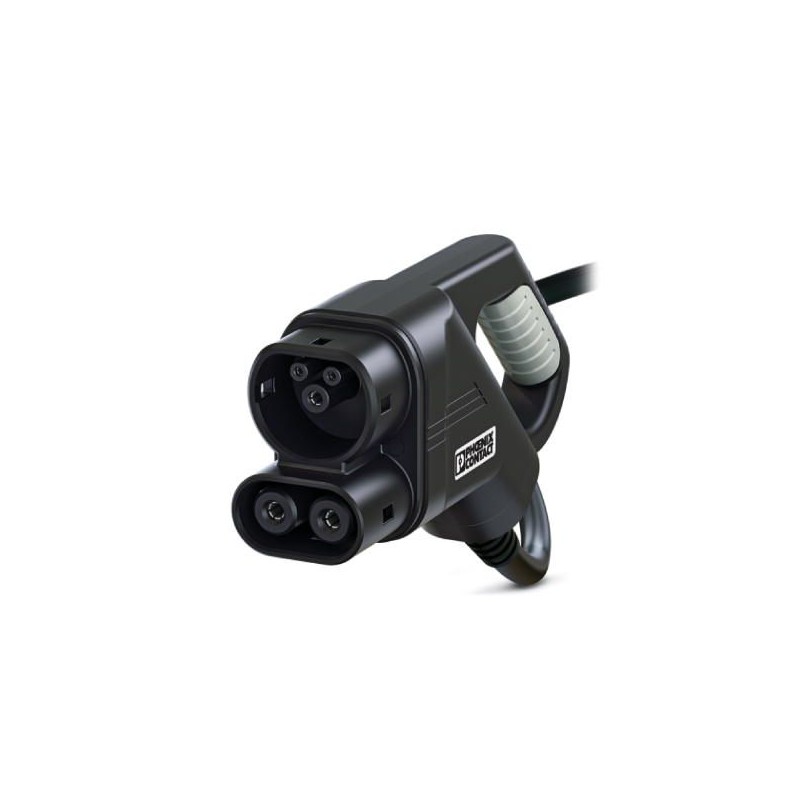

EV-T2M4CC-DC60A-3,5M16ESBK00 1064713 PHOENIX CONTACT DC cavo di ricarica
EV-T2M4CC-DC60A-3,5M16ESBK00
1064713
PHOENIX_CONTACT
DC cavo di ricarica
CHARX connect, cavo di ricarica CC con connettore di ricarica per veicoli ed estremità del cavo aperta, colore della custodia nero-grigio, per la ricarica in corrente continua (CC) di veicoli elettrici (EV), per l'installazione su stazioni di ricarica per l'elettromobilità (EVSE), CCS tipo 2, sistema di ricarica combinato, IEC 62196-3, 60 A / 1000 V (CC), D-Line 1.0, logo "PHOENIX CONTACT", cavo: 3,5 m, nero, diritto
connettori industriali e speciali > cavo di carica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione sessanta quattro mila sette cento tredici |
|---|---|
| Unità d'imballaggio | 1 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4055626722061 |
| Peso per Pezzo (escluso imballaggio) | 3,311.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | DE (Germania) |
Definizione di prodotto
| Tipo di prodotto | DC cavo di ricarica con veicolo connettore, cavo aperto |
|---|---|
| Norme/regolamenti | IEC 62196-3 |
| Ricarica standard | CCS di tipo 2 |
| Combinato Sistema Di Ricarica | |
| Modalità di carica | Modalità 4 |
Dimensioni
| Veicolo connettore di larghezza | 75.00 mm |
|---|---|
| Veicolo connettore altezza | 139.00 mm |
| Veicolo connettore profondità | 267.00 mm |
| Il conduttore di lunghezza | 3.5 m |
| Lunghezza di spelatura | 140 mm ±10 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Max. altitudine | 5000 m sopra il livello del mare |
| Grado di protezione | IP44 (collegati; quando è collegato e pronto all'uso, il grado di protezione è solo seguì se entrambi i plug-in e componenti sono originali, prodotti da Phoenix Contact o adeguati standard di conformità dei prodotti) |
| IP20 (quando non è collegato, il richiesto grado di protezione IP24 deve essere assicurata in altro modo, ad esempio, da titolare, vedere accessori) |
Proprietà elettriche
| Massima potenza di carica | 60 kW |
|---|---|
| Numero di contatti di potenza | 3 (PE, DC+ DC-) |
| Corrente nominale dei contatti di potenza | 60 Un |
| Tensione nominale di alimentazione contatti | 1000 V DC |
| Numero di contatti di segnale | 2 (CP, PP) |
| Corrente nominale contatti di segnale | 2 Un |
| Tensione nominale del segnale contatti | 30 V AC |
| Tipo di trasmissione del segnale | Modulazione di larghezza di impulso modulata con la comunicazione Powerline secondo la norma ISO/IEC 15118 / DIN SPEC 70121 |
| Nota sul metodo di connessione | Crimpare, non può essere disconnesso |
| Resistenza di codifica | 1500 Ω (tra PE e PP) |
| Il monitoraggio della temperatura | 2x Pt 1000 |
Proprietà meccaniche
| Inserimento/estrazione cicli | > 10000 |
|---|---|
| Forza di inserimento | < 100 N |
| Recesso forza | < 100 N |
Design
| Linea Design | Standard |
|---|---|
| Custodia di colore | nero |
| Faccia di accoppiamento di colore | nero |
| Colore maniglia zona | grigio |
| Etichetta | 14.1 mm x 44.8 mm (logo del cliente su richiesta) |
Materiale
| Materiale custodia | Plastica |
|---|---|
| Materiale manico zona | In plastica morbida |
| Materiale faccia di accoppiamento | Plastica |
| Classe di infiammabilità | V0 |
| Materiale superficie contatti | Ag |
Cavo
| Cavo di struttura | 3 x 16 mm2 + 3 x 2 x 0,75 mm2 |
|---|---|
| Cablaggio standard/normative | prEN 50620 / DIN EN 50620 |
| Cablaggio classe | Classe 6 |
| Cablaggio certificazioni | VDE-Reg. 8798 |
| Esterno diametro del cavo | 18.4 mm ±0,3 mm |
| Tipo di conduttore | dritto |
| La guaina esterna, materiale | HFFR |
| Guaina esterna, colore | nero |
| Raggio minimo di curvatura | 184 mm (10 x diametro) |
Sensori di temperatura
| Tipo di sensore | Pt 1000 |
|---|---|
| Norme/regolamenti | DIN EN 60751 |
| Raccomandato corrente misurata | 1 mA (1 V a 0°C) |
| Tolleranza al sensore, si consiglia di corrente misurata | ±1K |
| Intervallo di temperatura di | -50 °C ... 130 °C |
| Coefficiente di temperatura (TCR) | 3850 ppm/K |
| La stabilità a lungo termine (max. R0-Drift) | 0.06 % (Dopo 1000 ore a 130°C) |
| L'arresto di temperatura | 90 °C equivalente a un Pt 1000 valore di 1346.5 Ω |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 10; |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
