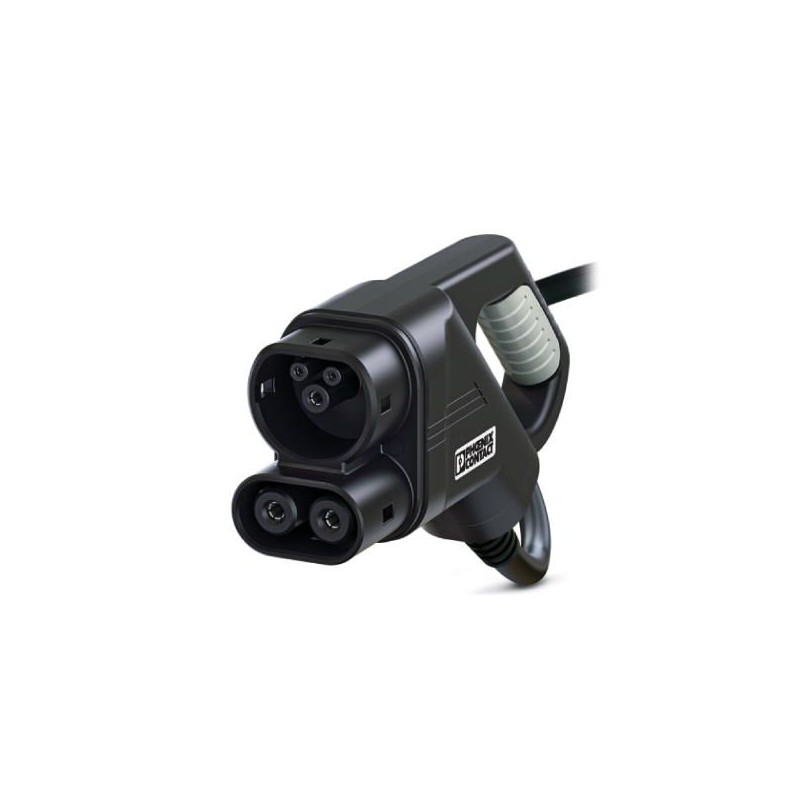

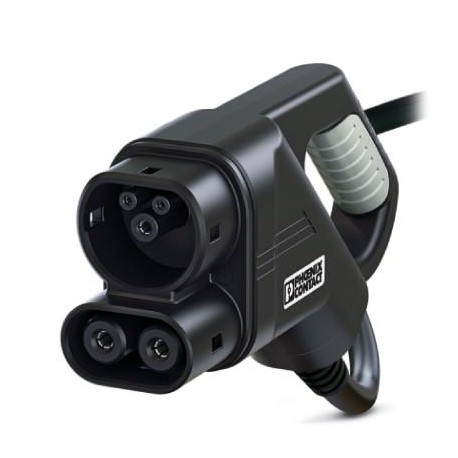

EV-T2M4CC-DC60A-3,5M16ESBK00 1064713 PHOENIX CONTACT DC-Ladekabel
EV-T2M4CC-DC60A-3,5M16ESBK00
1064713
PHOENIX_CONTACT
DC-Ladekabel
Industrie- und Sondersteckvorrichtungen > Ladeleitung E-Mobility
E-Mobilität
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier und sechzig tausend sieben hundert dreizehn |
|---|---|
| Verpackungseinheit | 1 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4055626722061 |
| Gewicht pro Stück (exklusive Verpackung) | 3,311.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Produkt-definition
| Produkt-Typ | DC-Ladekabel mit KFZ-Stecker, offenes Kabelende |
|---|---|
| Normen/Vorschriften | IEC 62196-3 |
| Aufladen standard | CCS Typ 2 |
| Combined Charging System | |
| Lade-Modus | Modus 4 |
Abmessungen
| Fahrzeug-Stecker Breite | 75.00 mm |
|---|---|
| Fahrzeug-Anschluss Höhe | 139.00 mm |
| Fahrzeug-Stecker-Tiefe | 267.00 mm |
| Dirigent Länge | 3,5 m |
| Abisolierlänge | 140 mm ±10 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 80 °C |
| Max. Höhe | 5000 m (über dem Meeresspiegel) |
| Schutzart | IP44 (gesteckt; als angeschlossen und bereit zu bedienen, die Schutzart ist nur dann folgte, wenn beide plug-in-Komponenten sind original-Produkte von Phoenix Contact oder von geeigneten standard-konforme Produkte) |
| IP20 (wenn nicht angeschlossen ist, die erforderlichen IP24 Schutzart sichergestellt werden muss, durch andere Mittel, z.B. durch eine Halterung, siehe Zubehör) |
Elektrische Eigenschaften
| Maximale Ladeleistung | 60 kW |
|---|---|
| Anzahl der power-Kontakte | 3 (PE, DC+, DC-) |
| Bemessungsstrom Leistungskontakte | 60 A |
| Bemessungs-Spannung für die power-Kontakte | 1000 V DC |
| Anzahl der signal-Kontakte | 2 (CP, PP) |
| Bemessungs-Strom für signal Kontakte | 2 A |
| Bemessungsspannung Signalkontakte | 30 V AC |
| Art der Signalübertragung | Pulse width modulation mit modulierten Powerline-Kommunikation nach ISO/IEC 15118 / DIN SPEC 70121 |
| Hinweis auf die Verbindung-Methode | Crimp-Verbindung kann nicht getrennt werden |
| Widerstand Kodierung | 1500 Ω (zwischen PE und PP) |
| Temperatur-überwachung | 2x Pt-1000 |
Mechanische Eigenschaften
| Insertion/withdrawal cycles | > 10000 |
|---|---|
| Insertion force | < 100 N |
| Rücktritt zwingen | < 100 N |
Design
| Design-Linie | Standard |
|---|---|
| Gehäuse Farbe | schwarz |
| Steckgesicht Farbe | schwarz |
| Farbe Griff-Bereich | Grau |
| Label | 14,1 mm x 44.8 mm (Kunden-logo auf Anfrage) |
Material
| Gehäuse material | Kunststoff |
|---|---|
| Material-Griff-Bereich | Weichem Kunststoff |
| Material Steckgesicht | Kunststoff |
| Entflammbarkeit | V0 |
| Material Oberfläche Kontakte | Ag |
Kabel
| Kabel-Struktur | 3 x 16 mm2 + 3 x 2 x 0,75 mm2 |
|---|---|
| Verkabelung Normen/Vorschriften | prEN 50620 / DIN EN 50620 |
| Verdrahtung Klasse | Klasse 6 |
| Verdrahtung Zertifizierungen | VDE-Reg. 8798 |
| Externe Durchmesser Kabel | 18,4 mm ±0,3 mm. |
| Art der Leiter | gerade |
| Außenmantel, material | HFFR |
| Externe Mantel, Farbe | schwarz |
| Mindest-Biegeradius | 184 mm (10 x Durchmesser) |
Temperatur-sensoren
| Typ von sensor | Pt 1000 |
|---|---|
| Normen/Vorschriften | DIN EN 60751 |
| Empfohlen gemessen aktuellen | 1 mA (1 V bei 0°C) |
| Toleranz am sensor mit der empfohlenen gemessen aktuellen | ±1K |
| Temperaturbereich | -50 °C ... 130 °C |
| Temperaturkoeffizient (TCR) | 3850 ppm/K |
| Langfristige Stabilität (max. R0-Drift) | 0.06 % (Nach 1000 Stunden bei 130°C) |
| Shutdown-Temperatur | 90 °C entspricht einem Pt 1000 Wert 1346.5 Ω |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Periode = 10; |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LADETECHNIK FUR ELEKTROMOBILITAT DE.pdf | 5 Mbytes |
|
