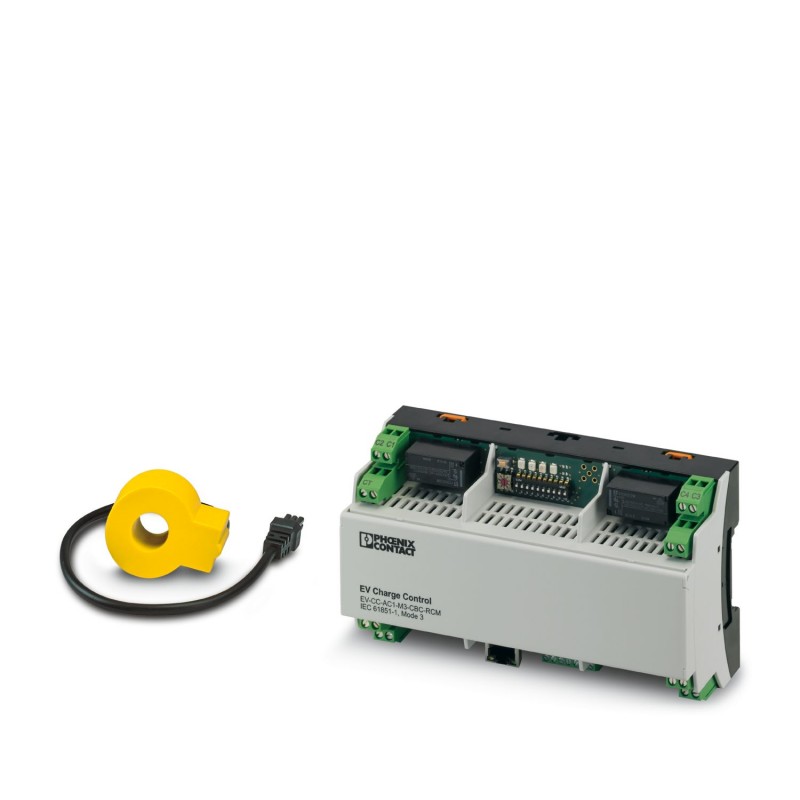

EV-CC-AC1-M3-CBC-RCM-ETH 1018701 PHOENIX CONTACT Carregamento AC controlador
EV-CC-AC1-M3-CBC-RCM-ETH
1018701
PHOENIX_CONTACT
Carregamento AC controlador
Sistema de controle de carga CA de acordo com IEC 61851-1, Client ou Stand-Alone, Modbus-TCP via Ethernet, conexão a leitor RFID e medidor de energia via RS-485, monitoramento de corrente de fuga DC, destravamento do conector macho em caso de falha de energia
Dispositivos de encaixe industriais e especiais > Sistema de controle de carga E-Mobility
Mobilidade Eletrônica
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão de dezoito mil setecentos e um |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos a três mil seiscentos e noventa e um |
| Peso por Peça (excluindo embalagem) | 430.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, trezentos e setenta e um mil noventa e oito |
| País de origem | DE (Alemanha) |
Definição de produto
| Tipo de produto | Carregamento AC controlador para aplicações comerciais (UE/CN) |
|---|---|
| Normas/regulamentos | IEC 61851-1 |
| Modo de carregamento | Modo 3, Caso B + C |
| Número de edições de pontos de carregamento | Um |
| Fecho de liberação em caso de falha de corrente eléctrica | Integrada a função de liberação do fecho do actuador para a desconexão de Infra-estrutura de Plug e Infra-estrutura de Tomada do Soquete |
| De conformidade | CE-conformidade |
Dispositivo de alimentação
| Tensão de alimentação | 230 V |
|---|---|
| Faixa de alimentação de tensão | 100 V AC A 240 V AC (tensão nominal intervalo) |
| Potência Nominal consumo de | < 3 W (Sem carga) |
| Consumo de potência | < 10 W (máximo) |
| Gama de frequência | 50 Hz A 60 Hz |
Faixa de medição da corrente residual
| Classificação de frequência fn | ≤ 2000 Hz |
|---|---|
| Nominal corrente diferencial | ± 300 mA |
| Corrente Residual euΔn | 30 mA (CA) |
| 6 mA (DC) | |
| Tropeçar tempo para euΔn | < 180 ms |
| Corrente nominal eun | 32-A (trifásico, 4 x 6 mm2) |
| 48-A (monofásico) | |
| O tempo de resposta de 2 x IΔn | < 70 ms |
| Tropeçar tempo para 5xIΔn | < 20 ms |
Saídas de comutação
| O controle de carga do contator | Saída de relé C1.2 |
|---|---|
| Capacidade de comutação de no mínimo | 4000 VA |
| Tensão de comutação máxima | 250 V CA (alimentação Externa) |
| Max. corrente de comutação | 16 A |
| Controle de bloqueio do atuador | Motor saída de comutação |
| Tensão de comutação máxima | 12 V (fonte de alimentação Interna) |
| Max. corrente de comutação | 1-A (máximo) |
Saídas digitais
| Controle de funções adicionais | 4 saídas digitais |
|---|---|
| Tecnologia de conexão | Conexão a parafuso |
| Tensão de saída máxima | 30 V |
| Corrente de saída máxima | 0.2 (de Um Total atual de todas as saídas; internamente fornecido) |
| Corrente máxima de saída por canal | De 0,6 A (Por saída; provido externamente) |
Entradas
| Número de entradas digitais | Cinco |
|---|---|
| Descrição da entrada | Entrada Digital |
| Corrente Nominal euN | ≤ 4 mA |
| Tensão Nominal de entrada UN | 12 V |
| Faixa de tensão de entrada U1 | 0 V ... 3 V (Off) |
| Faixa de tensão de entrada U2 | 9 V ... 15 V (Na) |
RS-485 interfaces de dados
| Número de interfaces | 1 (para medição de energia do dispositivo e o leitor RFID) |
|---|---|
| Barramento de sistema | RS-485 |
| Método de ligação | Conexão a parafuso |
| Número de dispositivos suportados | Dois |
| Velocidade de transmissão | 4.8 kbps ... 115,2 kbps (ajustável) |
| Protocolos suportados | Modbus/RTU (Master) |
Ethernet interfaces de dados
| Número de interfaces | Um |
|---|---|
| Método de ligação | Tomada RJ45 |
| Velocidade de transmissão | 10/100 Mbps |
| De transmissão de comprimento | 100 m |
| Protocolos suportados | Modbus/TCP |
Condições ambientais
| Temperatura ambiente (operação) | -25 °C ... 60 °C |
|---|---|
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. altitude | < 2000 m |
| Admissível umidade (operação) | 30 % a 95 % (sem condensação) |
| Grau de proteção | IP20 |
| Grau de poluição | 2 IEC 60664-1 |
| Categoria de sobretensão | II |
Ligação de dados
| Método de ligação | Conexão a parafuso |
|---|---|
| Condutor de seção transversal flexível | 0,2 mm2 2,5 mm2 ... |
| Condutor de seção transversal do sólido | 0,2 mm2 4 mm2 ... |
| Condutor de seção transversal AWG | 24 12 ... |
| Método de ligação | Conexão a parafuso |
| Condutor de seção transversal flexível | 0,2 mm2 ... 1 mm2 |
| Condutor de seção transversal do sólido | De 0,14 mm2 ... 1,5 mm2 |
| Condutor de seção transversal AWG | 26 16 ... |
EMC data
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| De emissão de ruído | EN 61000-6-3 |
| Imunidade de ruído | EN 61000-6-2 |
| Diretriz De Baixa Tensão | Conformidade com a Directiva de Baixa Tensão 2014/35/CE |
| Habitação | DIN 43880 |
Ambiental De Conformidade Do Produto
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
|---|---|
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
