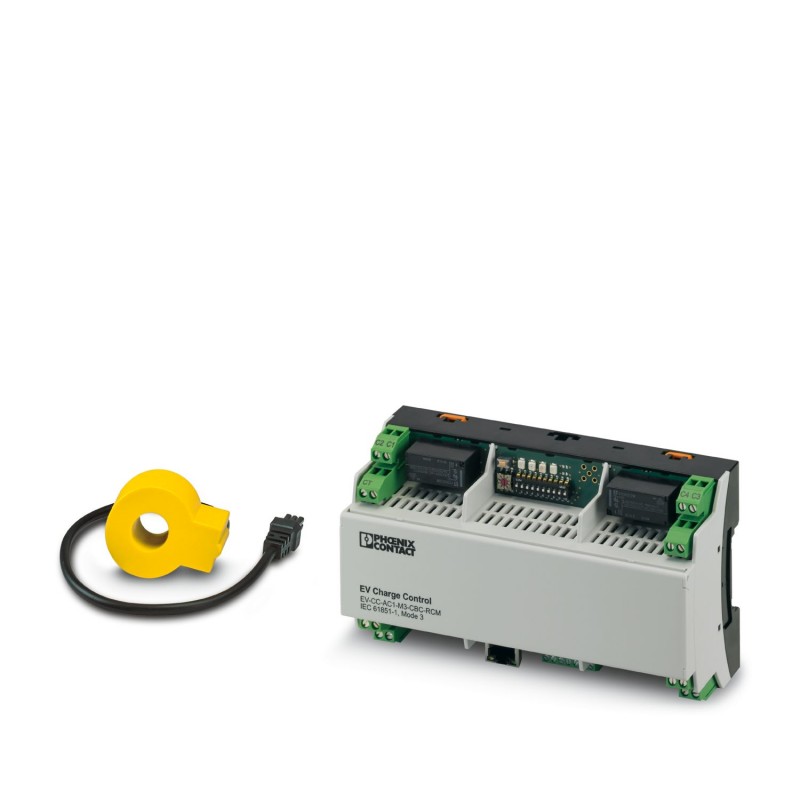

EV-CC-AC1-M3-CBC-RCM-ETH 1018701 PHOENIX CONTACT AC regolatore di carica
EV-CC-AC1-M3-CBC-RCM-ETH
1018701
PHOENIX_CONTACT
AC regolatore di carica
Sistema di controllo del carico CA secondo IEC 61851-1, Client o Stand-Alone, Modbus-TCP via Ethernet, collegamento al lettore RFID e al contatore di energia tramite RS-485, monitoraggio della corrente di dispersione CC, sblocco del connettore maschio in caso di interruzione di corrente
connettori industriali e speciali > Controller di ricarica E-Mobility
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione diciotto mila sette cento uno |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626503691 |
| Peso per Pezzo (escluso imballaggio) | 430.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento settanta un mille novanta otto |
| Paese di origine | DE (Germania) |
Definizione di prodotto
| Tipo di prodotto | AC regolatore di carica per i privati e le applicazioni commerciali (UE/CN) |
|---|---|
| Norme/regolamenti | IEC 61851-1 |
| Modalità di carica | Modalità 3, Caso B + C |
| Numero di punti di ricarica | Uno |
| Chiusura di rilascio in caso di mancanza di corrente | Integrata funzione di rilascio della chiusura attuatore per la disconnessione delle Infrastrutture Spina e Infrastrutture Presa |
| Conformità | CE-conforme |
Dispositivo di alimentazione
| Tensione di alimentazione | 230 V |
|---|---|
| Gamma di tensione di rifornimento | 100 ... 240 V AC V AC (tensione nominale range) |
| Potenza nominale assorbita | < 3 W (Senza carico) |
| Consumo di energia | < 10 W (massimo) |
| Gamma di frequenza | Hz 50 ... 60 Hz |
Campo di misura della corrente residua
| Frequenza nominale fn | ≤ 2000 Hz |
|---|---|
| Nominale corrente differenziale | ± 300 mA |
| Corrente residua ioΔn | 30 mA (CA) |
| 6 mA (DC) | |
| Il tempo di intervento per IΔn | < 180 ms |
| Corrente nominale In | 32 A (trifase, 4x6 mm2) |
| 48 (monofase) | |
| Il tempo di risposta di 2 x IΔn | < 70 ms |
| Il tempo di intervento per 5xIΔn | < 20 ms |
Di misura trasduttore di corrente
| Metodo di connessione | Connettore |
|---|---|
| Diametro della bobina di misura | 15 mm |
Uscite di commutazione
| Controllo di carica contattore | Uscita relè C1.2 |
|---|---|
| Minima capacità di commutazione | 4000 VA |
| Massima tensione di commutazione | 250 V AC (alimentatore Esterno) |
| Max. corrente di commutazione | 16 Un |
| Il controllo della chiusura attuatore | Motore uscita di commutazione |
| Massima tensione di commutazione | 12 V (alimentazione Interna) |
| Max. corrente di commutazione | 1 A (massimo) |
Uscite digitali
| Il controllo delle funzioni aggiuntive | 4 uscite digitali |
|---|---|
| Tecnologia di connessione | Collegamento a vite |
| Massima tensione di uscita | 30 V |
| Corrente di uscita massima | 0,2 A (corrente Totale per tutte le uscite; internamente in dotazione) |
| Corrente massima d'uscita per canale | 0.6 A (Per uscita; esternamente in dotazione) |
Ingressi
| Numero di ingressi digitali | Cinque |
|---|---|
| Descrizione dell'ingresso | Ingresso digitale |
| Corrente nominale IN | ≤ 4 mA |
| Tensione nominale UN | 12 V |
| Gamma di tensione in ingresso U1 | 0 V ... 3 V (Off) |
| Gamma di tensione in ingresso U2 | 9 V ... 15 V (A) |
RS-485 interfaccia dati
| Numero di interfacce | 1 (per la misura dell'energia del dispositivo e lettore RFID) |
|---|---|
| Bus di sistema | RS-485 |
| Metodo di connessione | Collegamento a vite |
| Numero di dispositivi supportati | Due |
| Velocità di trasmissione | 4.8 kbps ... 115,2 kbps (regolabile) |
| Protocolli supportati | Modbus/RTU (Master) |
Ethernet interfacce dati
| Numero di interfacce | Uno |
|---|---|
| Metodo di connessione | Presa RJ45 |
| Velocità di trasmissione | 10/100 Mbps |
| Trasmissione lunghezza | 100 m |
| Protocolli supportati | Modbus/TCP |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. altitudine | < 2000 m |
| Ammessa umidità (funzionamento) | 30 % ... 95 % (senza condensa) |
| Grado di protezione | IP20 |
| Grado di inquinamento | 2 IEC 60664-1 |
| Categoria di sovratensione | II |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore flessibile | 0,2 mm2 ... 2.5 mm2 |
| Sezione conduttore solido | 0,2 mm2 ... 4 mm2 |
| Sezione conduttore AWG | 24 ... 12 |
| Metodo di connessione | Collegamento a vite |
| Sezione conduttore flessibile | 0,2 mm2 ... 1 mm2 |
| Sezione conduttore solido | 0,14 mm2 ... 1,5 mm2 |
| Sezione conduttore AWG | 26 16 ... |
EMC data
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Emissione di rumore | EN 61000-6-3 |
| Immunità al rumore | EN 61000-6-2 |
| Direttiva Bassa Tensione | Conformità con la Bassa Tensione Direttiva 2014/35/CE |
| Custodia | DIN 43880 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
