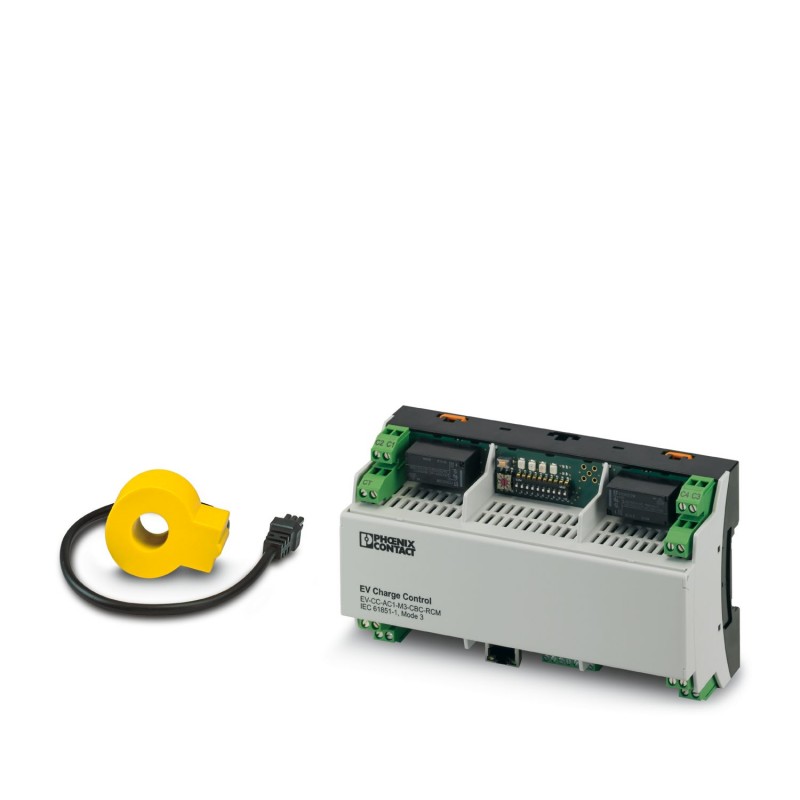

EV-CC-AC1-M3-CBC-RCM-ETH 1018701 PHOENIX CONTACT AC charging controller
EV-CC-AC1-M3-CBC-RCM-ETH
1018701
PHOENIX_CONTACT
AC charging controller
AC-Lastleitsystem nach IEC 61851-1, Client oder Stand-Alone, Modbus-TCP über Ethernet, Anbindung an RFID-Reader und Energiezähler über RS-485, DC-Ableitstromüberwachung, Entriegelung des Steckers bei Stromausfall
AC-Laderegler nach IEC 61851-1, Client oder Stand-alone, Modbus/TCP über Ethernet, Anschluss für RFID-Reader und Energiezähler über RS-485, DC-Fehlerstromüberwachung, Steckerfreigabe bei Stromausfall
Industrie- und Sondersteckvorrichtungen > Ladesteuerung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million achtzehn tausend sieben hundert eins |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626503691 |
| Gewicht pro Stück (exklusive Verpackung) | 430.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert eins und siebzig tausend acht und neunzig |
| Herkunftsland | DE (Deutschland) |
Produkt-definition
| Produkt-Typ | AC-lade-controller für die private und gewerbliche Anwendungen (EU/CN) |
|---|---|
| Normen/Vorschriften | IEC 61851-1 |
| Lade-Modus | Modus 3, Fall B + C |
| Anzahl der unterstützten Ladestationen | Eins |
| Verriegelung release in den Netzausfall | Integrierte release-Funktion der Verriegelung Stellantrieb für die Trennung von Infrastruktur Stecken und die Infrastruktur-Steckdose |
| Konformität | CE-konform |
Gerät liefern
| Versorgungsspannung | 230 V |
|---|---|
| Versorgungsspannungsbereich | 100 V AC ... 240 V AC (nennspannungsbereich) |
| Nenn-Leistungsaufnahme | < 3 W (Ohne Last) |
| Stromverbrauch | < 10 W (maximum) |
| Frequenzbereich | 50 Hz ... 60 Hz |
Messbereich der differenzstrom -
| Nennfrequenz fn | ≤ 2000 Hz |
|---|---|
| Nenn-differenzstrom | ± 300 mA |
| Fehlerstrom-ichΔn | 30 mA (AC) |
| 6 mA (DC) | |
| Auslösezeiten für IΔn | < 180 ms |
| Nennstrom In | 32 A (Drehstrom -, 4x6 mm2) |
| 48 A (Single-phase) | |
| Ansprechzeit bei 2 x IΔn | < 70 ms |
| Auslösezeit für 5xIΔn | < 20 ms |
Schaltausgänge
| Die Kontrolle des lade-Schützes | Relais-Ausgang C1.2 |
|---|---|
| Minimale Schaltleistung | 4000 VA |
| Maximale Schaltspannung | 250 V AC (Externes Netzteil) |
| Max. Schaltstrom | 16 A |
| Steuerung der schließ-Stellantrieb | Motor Schaltausgang |
| Maximale Schaltspannung | 12 V (Interne Versorgung) |
| Max. Schaltstrom | 1 A (maximal) |
Digitale Ausgänge
| Steuerung zusätzlicher Funktionen | 4 digitale Ausgänge |
|---|---|
| Anschlusstechnik | Verschraubung |
| Maximale Ausgangsspannung | 30 V |
| Maximaler Ausgangsstrom | 0,2 A (Gesamtstrom für alle Ausgänge; intern versorgt) |
| Maximaler Ausgangsstrom pro Kanal | 0,6 A (Pro Ausgang; extern versorgt) |
Eingänge
| Anzahl der digitalen Eingänge | Fünf |
|---|---|
| Beschreibung der Eingabe | Digital-Eingang |
| Nennstrom IN | ≤ 4 mA |
| Nominale Eingang Spannung UN | 12 V |
| Eingangsspannungsbereich U1 | 0 V ... 3 V (Aus) |
| Eingangsspannung U2 | 9 V ... 15 V (Auf) |
RS-485 Daten-Schnittstellen
| Anzahl von Schnittstellen | 1 (für die Energie-Messtechnik Geräte und RFID-Leser) |
|---|---|
| Bus-system | RS-485 |
| Verbindungs-Methode | Verschraubung |
| Anzahl der unterstützten Geräte | Zwei |
| Übertragungsgeschwindigkeit | 4.8 kbit / s ... 115.2 kbit / s (einstellbar) |
| Unterstützte Protokolle | Modbus/RTU (Master) |
Ethernet-Daten-Schnittstellen
| Anzahl von Schnittstellen | Eins |
|---|---|
| Verbindungs-Methode | RJ45-Buchse |
| Übertragungsgeschwindigkeit | 10/100 Mbit / s |
| Übertragungslänge | 100 m |
| Unterstützte Protokolle | Modbus/TCP |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. Höhe | < 2000 m |
| Zulässige Luftfeuchtigkeit (Betrieb) | 30 % ... 95 % (nicht kondensierend) |
| Schutzart | IP20 |
| Grad der Verschmutzung | 2 der IEC 60664-1 |
| Überspannungskategorie | II |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt flexibel | 0,2 mm2 ... 2,5 mm2 |
| Leiterquerschnitt solid | 0,2 mm2 ... 4 mm2 |
| Leiterquerschnitt AWG | 24 ... 12 |
| Verbindungs-Methode | Verschraubung |
| Leiterquerschnitt flexibel | 0,2 mm2 ... 1 mm2 |
| Leiterquerschnitt solid | 0,14 mm2 ... 1,5 mm2 |
| Leiterquerschnitt AWG | 26 ... 16 |
EMC data
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Geräuschentwicklung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
| Gehäuse | DIN 43880 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
