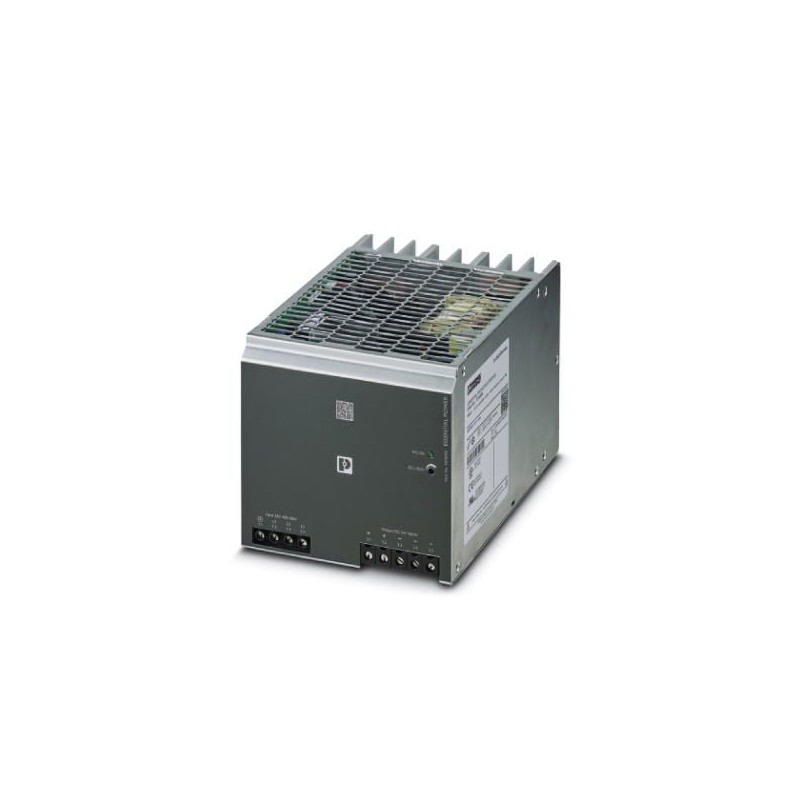

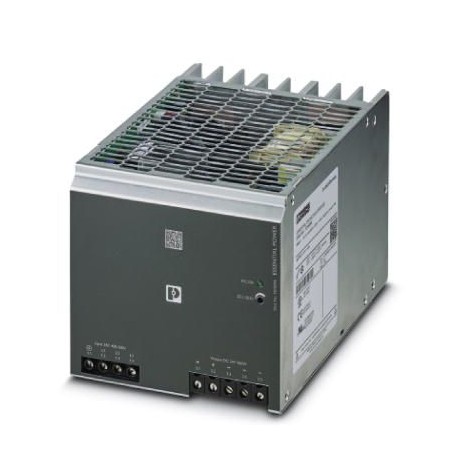

ESSENTIAL-PS/3AC/24DC/960W/EE 1018294 PHOENIX CONTACT Unidade de fonte de alimentação
ESSENTIAL-PS/3AC/24DC/960W/EE
1018294
PHOENIX_CONTACT
Unidade de fonte de alimentação
Fonte de alimentação primária de comutação para montagem em trilho edição ESSENTIAL, entrada: trifásica, saída: 24 V DC/960 W
Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
Fontes de alimentação
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, dezoito mil duzentos e noventa e quatro |
|---|---|
| Embalagem da unidade | 1 pc |
| GTIN | Quatro trilhões de cinquenta e cinco bilhões, seiscentos e vinte e seis milhões e quinhentos mil setecentos e noventa e seis |
| Peso por Peça (excluindo embalagem) | 3,450.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões, quarenta e quatro mil, trinta |
| País de origem | CN (China) |
Condições ambientais
| Grau de proteção | IP20 |
|---|---|
| Temperatura ambiente (operação) | -25 °C ... 70 °C (> 55 °C Redução De Capacidade: 2.5 %/K) |
| Ambiente temperatura de armazenamento/transporte) | -40 °C ... 85 °C |
| Max. permitida humidade relativa (em funcionamento) | ≤ 95 % (a 25 °C, sem condensação) |
| Classe climática | 3K3 (no acc. com o PT 60721) |
| Grau de poluição | Dois |
Dados de entrada
| Nominal faixa de tensão de entrada | 3x 400 V AC ... 500 V CA |
|---|---|
| Faixa de tensão de entrada | 3x 320 V AC ... 575 VCA |
| AC faixa de freqüência de | 45 Hz A 65 Hz |
| Corrente de descarga para PE | < 3,5 mA |
| Consumo de corrente | 3x 2 (400 V AC) |
| 3x de 1,6 A (480 V CA) | |
| Corrente de entrada corrente de pico | < 20 Um |
| Rede buffer | > 16 ms (3x 400 V AC) |
| Escolha adequada de disjuntores | 10 ... 16 A (UL: 20) |
| Tipo de protecção | Transiente de proteção |
| O circuito de protecção/componente | Regulador de tensão |
Saída de dados
| Tensão Nominal de saída | 24 V DC ±1 % |
|---|---|
| Faixa de ajuste da tensão de saída (UConjunto) | 22.5 V DC ... 29.5 V DC (> 24 V DC, constante capacidade restrita) |
| Nominal corrente de saída (IN) | 40-A (UFORA= 24 V DC) |
| Dissipação de calor | 55 °C ... 70 °C (2.5%/K) |
| Ligação em paralelo | Sim, para redundância e maior capacidade |
| Comentários resistência | 35 V DC |
| Protecção contra picos de tensão na saída | < 35 V DC |
| Active limitação de corrente | aprox. 42 |
| Ondulação Residual | < 20 mVPP |
| Potência de saída | 960 W |
| Tempo de resposta típico | < 1 s |
| O pico de comutação de tensões nominais carga | < 40 mVPP |
| Dissipação máxima de potência em condição sem carga | 11 W |
| Perda de potência nominal da carga máxima. | 87 W |
Geral
| Peso líquido | 3.2 kg |
|---|---|
| Tensão de funcionamento de exibição | LED verde |
| Eficiência | De 91,5 % (em 400 V CA e valores nominais) |
| Tensão de isolamento de entrada/saída | 3 kV CA (tipo teste) |
| 1.5 kV CA (teste de rotina) | |
| Tensão de isolação de saída / PE | 500 V DC |
| Classe de proteção | Eu (com conexão PE) |
| Grau de proteção | IP20 |
| MTBF (IEC 61709, SN 29500) | > 700000 h |
Normas e Regulamentos
| Compatibilidade eletromagnética | Conformidade com a Diretiva EMC 2014/30/UE |
|---|---|
| Imunidade de ruído | EN 61000-6-2:2005 |
| Normas/regulamentos | EN 61000-4-2 |
| Contato descarga | 4 kV (Teste de Nível 2) |
| Normas/regulamentos | EN 61000-4-3 |
| Gama de frequência | 80 MHz De 1 GHz ... |
| Teste de força do campo | 10 V/m |
| Gama de frequência | 1.4 GHz, 2 GHz ... |
| Teste de força do campo | 3 V/m |
| Normas/regulamentos | EN 61000-4-4 |
| Comentários | Critério B |
| Normas/regulamentos | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frequência | De 0,15 MHz 80 MHz ... |
| Tensão | 10 V (Nível De Teste 3) |
| Normas/regulamentos | EN 61000-4-11 |
| Diretriz De Baixa Tensão | De conformidade com a diretriz de baixa tensão 2006/95/CE |
| Norma de segurança Elétrica | EN 60950-1 |
| Padrão de Segurança de extra-baixa tensão | EN 60950-1 (SELV) |
| UL | UL/C-UL, UL 508 |
| Choque | 15g |
| Vibração (operação) | < 15 Hz, amplitude de ±2,5 mm (de acordo com IEC 60068-2-6) |
| 15 Hz A 150 Hz, 2,3 g, 90 min. | |
| Aprovação - requisito da indústria de semicondutores no que respeita à rede de quedas de tensão. | SEMI F47 - 0706 (200 V AC) |
Classificações
eCl@ss 6.0Vinte e sete milhões, quarenta e nove mileCl@ss 7.0Vinte e sete milhões, quarenta e nove mil e doiseCl@ss 9.0Vinte e sete milhões, quarenta mil setecentos e um
| Característica | Valor |
|---|---|
| Tipo de tensão de alimentação (EF002991) | AC |
| 1a tensão de saída (EF006792) | 22.5 V |
| Máx. corrente de saída 1 (EF008284) | 40 A |
| Tensão secundária ajustável (EF007002) | Sim |
| Valor nominal tensão de saída 1 (EF009393) | 24 V |
| Valor nominal corrente de saída 1 (EF009396) | 40 A |
| Protegido contra curtos-circuitos (EF007332) | Sim |
| Tensão de alimentação nominal em AC 50 Hz (EF007076) | 320 V |
| Tensão nominal de alimentação em AC 60 Hz (EF007077) | 400 V |
| Tensão de saída estabilizada (EF003092) | Sim |
| Consumo (potência em VA) (EF000346) | 1149.27 VA |
| Potência à saída (EF003034) | 960 W |
| Estabilizado (EF005302) | Sim |
| Acabamento da conexão elétrica (EF003961) | Ligação com parafuso |
| Possível montagem em calha (EF003972) | Sim |
| Possível montagem na parede (EF003973) | Não |
| Versão modular (EF001126) | Não |
| Altura embutida (EF000332) | 130 mm |
| Possibilidade de montagem direta (EF005689) | Não |
| Largura (EF000008) | 139 mm |
| Altura (EF000040) | 130 mm |
| Profundidade (EF000049) | 190 mm |
| Adequado para funções de segurança (EF001597) | Sim |
| SIL de acordo com IEC 61508 (EF009889) | Nenhum |
| Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) | Nenhum |
| Grau de proteção (IP) (EF005474) | IP20 |
| Grau de proteção (NEMA) (EF011959) | Outro |
